分频

分频 :利用系统周期来重新自己定义一个时钟周期
偶数分频:
假如系统周期频率50M,分频后的频率为F,计数器为N
则N_MAX=(50M/f)/2-1
实际编程,要求分频后频率为1M
module fenpin(
input wire clk ,
input wire rst_n ,
output reg clk_n

);
reg[4:0] cnt ;
always@(posedge clk or negedge rst_n)
if(rst_n==0)
cnt <= 0;
else if(cnt==24)
cnt <= 0;
else
cnt <= cnt +1;
always@(posedge clk or negedge rst_n)
if(rst_n==0)
clk_n <= 0;
else if(cnt==24)
clk_n <= ~clk_n;

endmodule

奇数分频,需要用到上升沿和下降沿,使高低电平的占空比不一样,通过两个信号的相与或者相或来实现分频
列如设计一个5分频

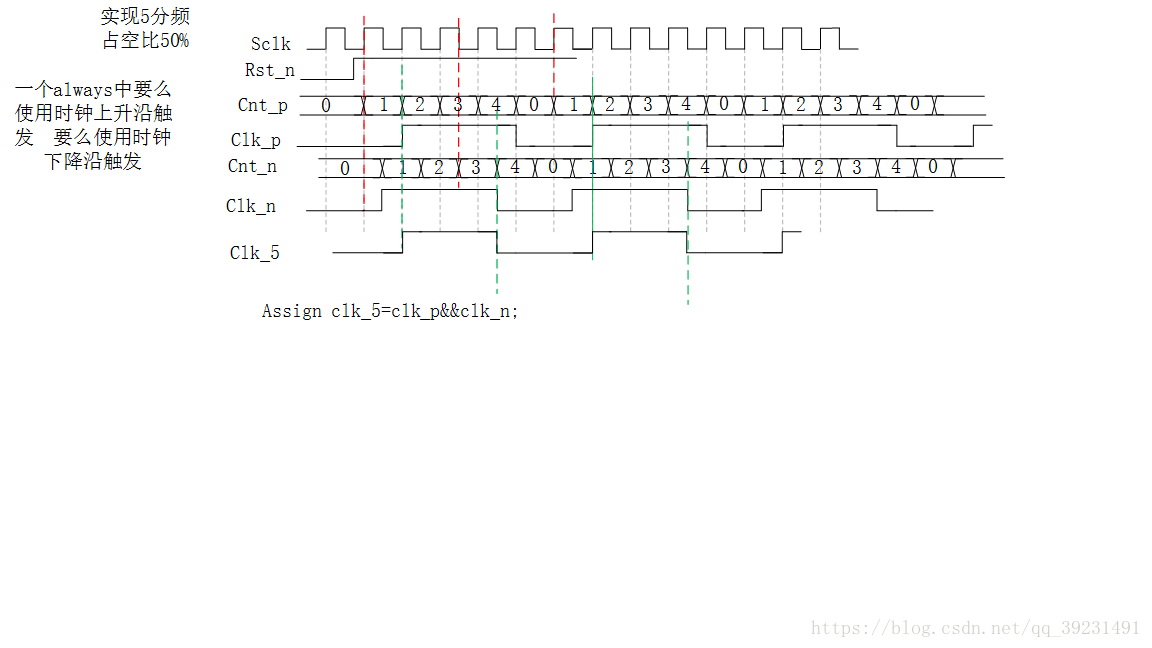

先画图分析这里写图片描述

程序编写
module fenpin(
input wire clk ,
input wire rst_n ,
output wire clk_N

);
reg[2:0] cnt_p ;
reg[2:0] cnt_n ;
reg clk_p ;
reg clk_n ;
//cnt_p
always@(posedge clk or negedge rst_n)
if(rst_n==0)
cnt
