allegro 17.4 之铜皮编辑

最新推荐文章于 2025-10-20 19:37:40 发布
原创 最新推荐文章于 2025-10-20 19:37:40 发布 · 1.5k 阅读 · 25 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件 #硬件工程 #pcb工艺

目录

1.合并铜皮

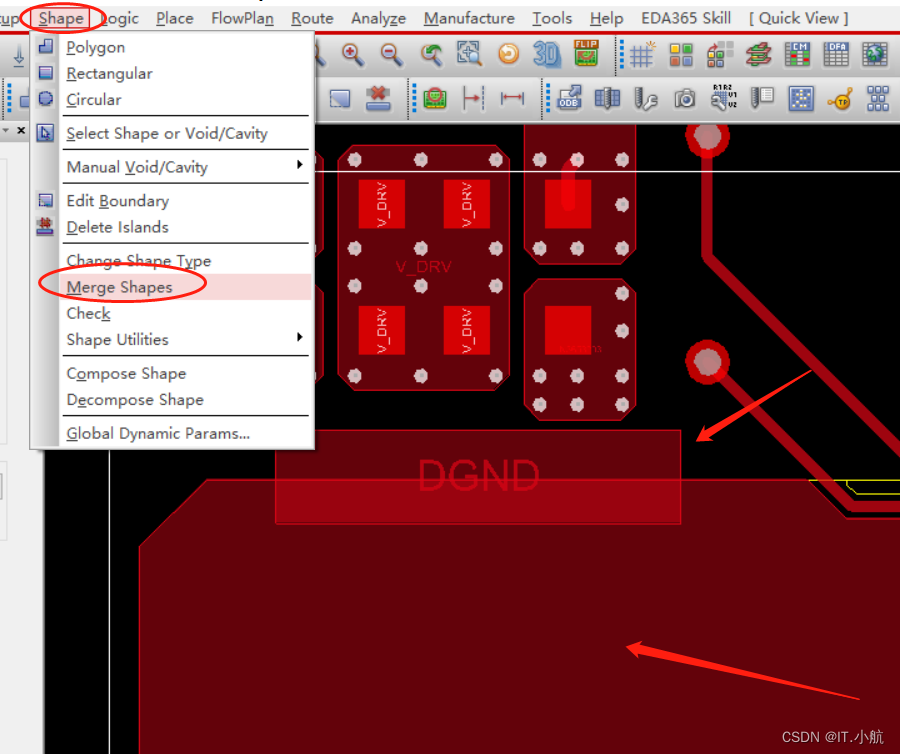

（1）当我们两次铺铜出现重叠时可以使用合并铜皮命令合并到一块铜皮，首先点击Shape，选择里面的Merge Shapes命令，然后点击两块要合并的铜皮就可以了。
需注意：要确保两个铜皮为同一网络，同一铜皮类型(动态或者静态)，有重叠的地方
在这里插入图片描述

2.镂空铜皮

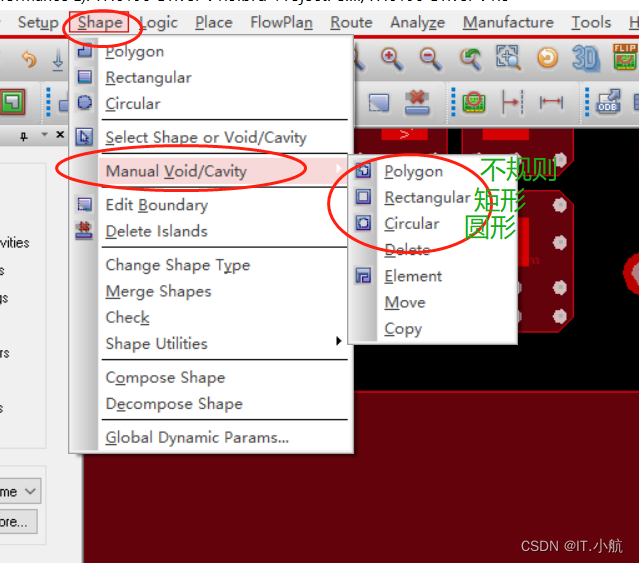

（1）有些器件或者天线下面是不可以铺铜的，可以使用镂空铜皮命令，首先点击Shape，选择里面的Manual Void/Cavity命令，选择要绘制的形状。（点击静态铜皮时会弹出一个对话框，选择否）

在这里插入图片描述

（2）删除挖空区域，执行菜单命令Shape——Manualviod/Cavity,选择

最低0.47元/天 解锁文章
