本文探讨了Cesium中的深度检测功能，解释了开启和不开启深度检测对地球上的entity显示、坐标拾取准确性以及渲染效果的影响。开启深度检测可能导致点实体部分隐藏、线实体穿地等问题，但能提高坐标拾取精度；反之，不开启则可能产生视觉误差。目前，对于开启深度检测带来的问题，尚无有效解决方案，建议使用Billboard代替点实体。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

深度检测

1、开启深度检测

// 开启深度检测，默认是关闭的
viewer.scene.globe.depthTestAgainstTerrain = true;

2、不开启的后果

地球上的 entity 会 强制绘制、显示 出来而不管是否有遮盖，导致少量位移误差
Cesium 拾取鼠标坐标不准
- scene.pickPosition：有地形数据时，这结果不太准确，需要开启 深度检测
- globe.pick：准确度较高

这会导致：用鼠标绘制点、线、面的时候根本拾取不到正确的坐标，导致坐标点严重漂移

3、开启的坏处

开启后，任何实体的渲染都会严格按照深度来绘制

这会导致：

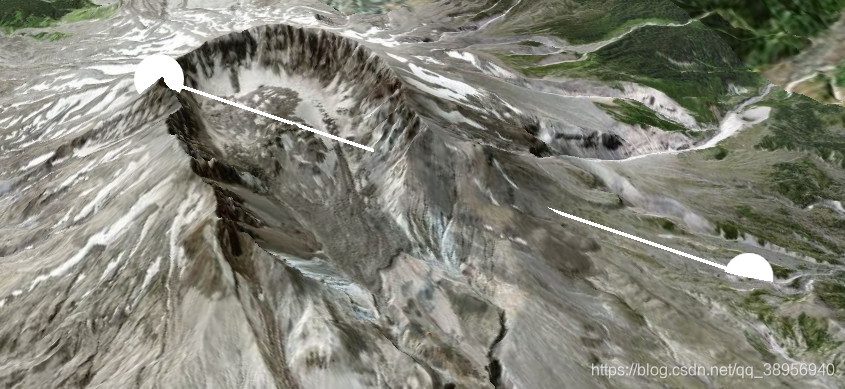

entity 【点】实体会有一半隐藏在地下

目前无法解决，只能使用【Billboard】替代点的图标

在这里插入图片描述

entity 【线】会穿过地表

viewer.entities.add({
    polyline: {
        positions: Cesium.Cartesian3.fromDegreesArray([-75, 37, -125, 37]),
        //Cesium.Cartesian3.fromDegreesArrayHeights([-75,39,250000,-125,39,250000,])

        //clampToGround: true,
        width: 3,
    },
});

在这里插入图片描述

如果线的位置为：【经度，纬度】时，显示正常。

但如果 关闭深度检测 数据源为【经度、纬度、高度】，会导致线漂浮在空中。

entity.polyline.clampToGround=true

polygon

多边形符合地球的曲率，并且可以被放置在表面上或在高度和可任选地被挤压成的体积。

viewer.entities.add({
	polygon: {
        hierarchy: positionData,
        // 不设置高度，则为贴地
        // height:1000,
        material: new Cesium.ColorMaterialProperty(
        Cesium.Color.WHITE.withAlpha(0.7)
        ),
    },
});

在这里插入图片描述
