计频器（Keysight 53210A）

计频器（Keysight 53210A）

一、基本介绍

探棒有两种，第一种是仪器自带的原厂探头，第二种是专门测试晶振的探头，我们的大部分的测试都是测32Khz和 24Mhz的频率，因此测32Khz频率的时候选用原厂探头、测晶振24Mhz频率的时候选用专门测晶振的探头（如下图所示）。----信号频率KHz量级用原厂探头，MHz用专门测试晶振的探头
测32Khz频率的探头（原厂探头）：

测24Mhz频率的探头

按照下图箭头指示的地方，插入U盘、探棒、电源线

二、测试流程

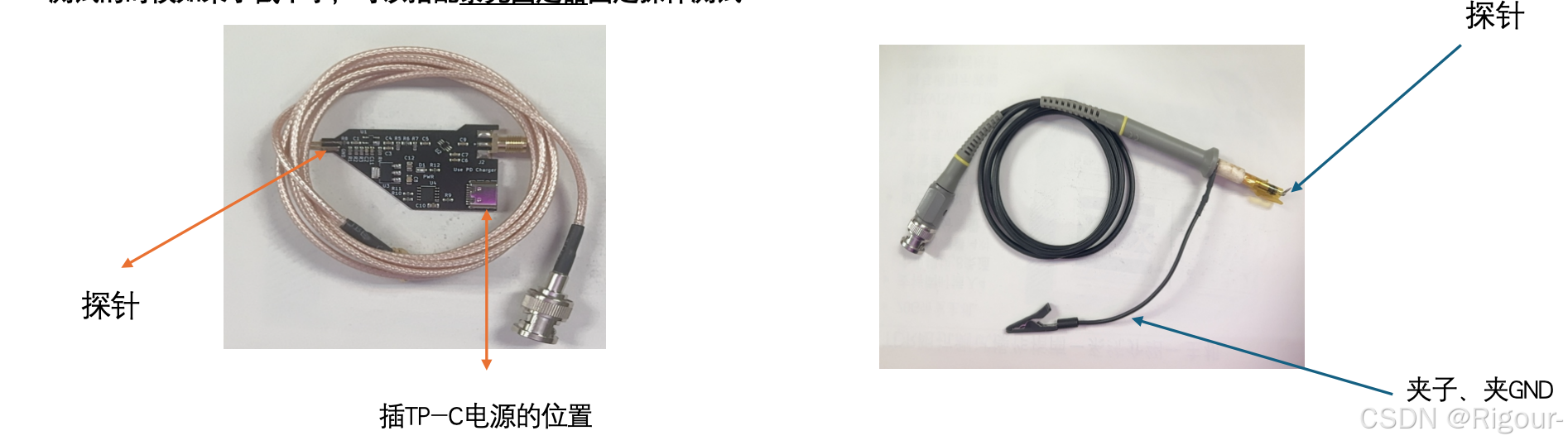

三、探棒使用方法

1. 晶振探棒上有两根探针，一根是GND另外一根用来戳待测点（探针上有标注那根是戳GND，那根是戳待测点），测试的时候需要连接TP-c电源测试
2. 原厂探棒上有一根探针和一根接GDN的黑色夹子线，测试的时候探针戳待测点，黑色夹子线接GND
3. 测试的时候如果手戳不了，可以搭配泰克固定器固定探棒测试


四、测试要求

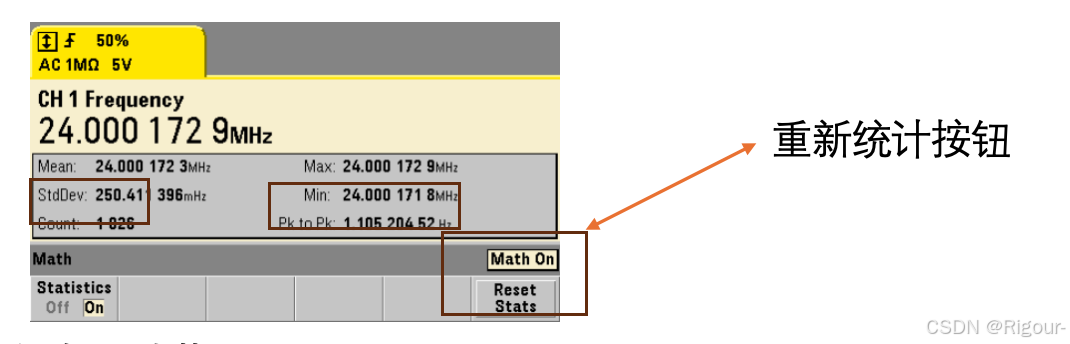

如图所示，以测试24Mhz晶振频率为例子，Connt值要求在1000次以上，pk to pk值最好控制在2Hz以内（大部分是在2hz以内）， pk to pk值如果超过2Hz这个值可能是受到外界环境干扰（动了桌子、设备），可以按Rese tstats按钮重新统计

五、Save测试截图

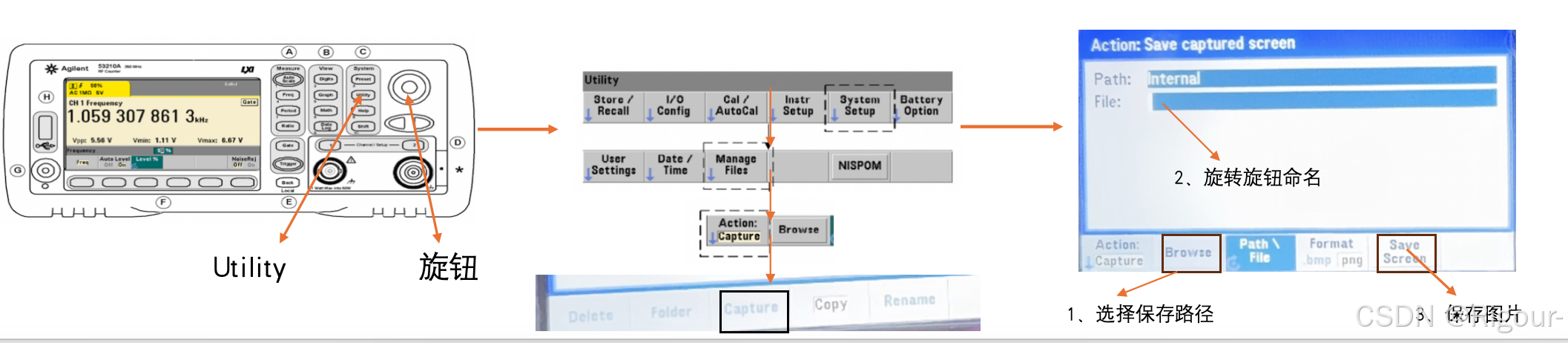

测试完后保存截图的按钮步骤，Utility—system setup—Manage Files—Action capture—capture—Browse(转动旋钮选择保存路径为U盘)—file命名（旋转旋钮命名）—save screen（保存截图）
