02、W601配置时钟

一、w601时钟树

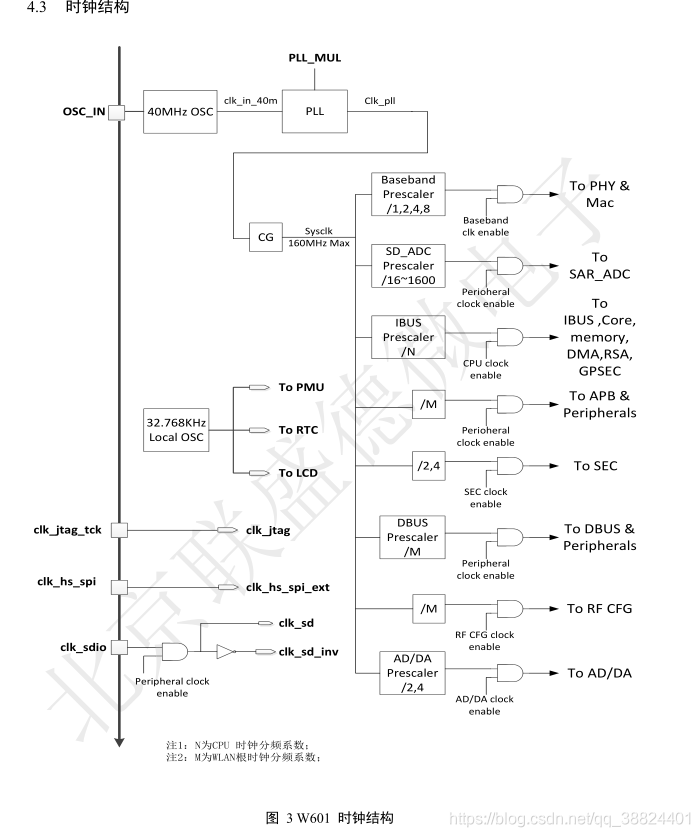

如图就是W601整个芯片的时钟树，暂时对我们初始化系统时钟没有什么用，不过以后配置基本外设时钟还是有用的。

因为W601是M3内核，所以还是看内核。

……看了一下W601的SDK的API，已经为我们提供了配置系统时钟的接口：

void tls_sys_clk_set(u32 clk);

没错，只要调用这个接口就好了。其实我也找了寄存器文档，并没有介绍有关系统时钟的配置，只知道W601可以工作在80MHz。既然提供了接口那就用吧。其中SDK有个wm_regs.h文件，顾名思义，这就是寄存器配置，在其中可以找到有关W601的寄存器的地址，这个是由厂家提供的。

那是不是直接调用一下这个接口就行了呢？其实也是可以的，但是我们要考虑到整个芯片的结构，根据整个板子的特点来初始化系统时钟，并且封装成一个函数。

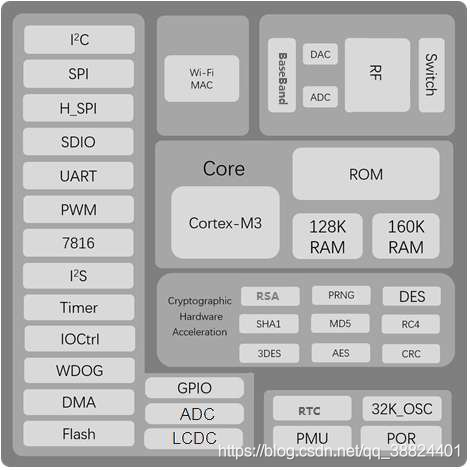

如图就是W601的芯片结构图。

这里我们仿照linux arm 板BootLoader中的写法，把时钟初始化放到.S汇编文件中，这样在配置好系统时钟之后在让程序进入到main函数，那么我们需要在配置系统时钟里面干些什么呢？

• 初始化系统时钟
• 关闭所有IO口的复用功能
• 配置中断优先级组
• 配置低功耗模式
• 配置PMU的时钟，因为芯片的框图里面有PMU，PMU 部分作为芯片的常供电模块提供了上电时序管理，起振时钟，实时时钟功能等

void SystemInit(void)
{
    /*系统时钟设置为80MHz*/
    tls_sys_clk_set(CPU_CLK_80M);

	/*关闭所有IO的复用功能，只开启SWD复用功能*/
	wm_gpio_af_disable();

	/*中断优先级组配置*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

	/*配置深度睡眠低功耗模式*/
	NVIC_SystemLPConfig(NVIC_LP_SLEEPDEEP, ENABLE);

	/*选择PMU时钟*/
	tls_pmu_clk_select(0);
}

配置好系统时钟需要把它放到汇编启动文件当中，我们先让系统时钟初始化然后再跳转到main函数中。

; Reset handler
Reset_Handler   PROC
                EXPORT  Reset_Handler             [WEAK]
		IMPORT  __main
		IMPORT  SystemInit
				LDR     R0, =SystemInit
				BLX     R0
				MOV		R0, #0
				MSR 	PRIMASK,R0
                LDR     R0, =__main
                BX      R0
                ENDP

到此，关于W601的系统时钟就配置好了。
