一、搞清w601的Flash和RAM

flash:

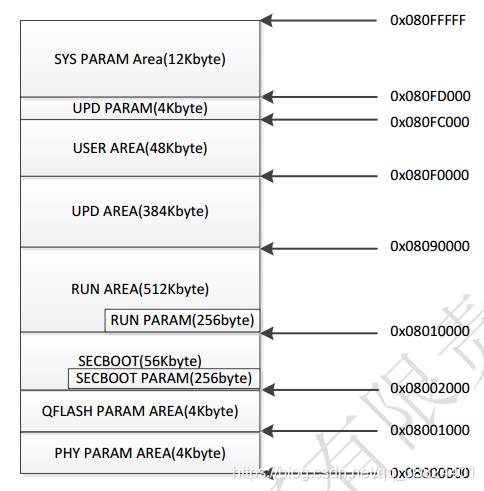

从图中可以可以看出内部 FLASH 被分为了如下几个区域：

1. PHY PARAM AREA(4K)

2. QFLASH PARAM AREA(4K)

3. SECBOOT(56K),其中 SECBOOT PARAM 参数占用了 256 字节

4. RUN AREA(512K)，其中 RUN PARAM 参数占用了 256 字节

5. UPD AREA(384K)

6. USER AREA(48K)

7. UDP PARAM(4K)

8. SYS PARAM Area(12K)

W601芯片之所以会这么分区是因为未来要基于固件升级而准备的，其中第三部分也就是SECBOOT区域其实就是Bootloader。

从图上来看，用户代码实际存放的位置是从0x8010000+0x100=0x8010100处开始的，所以用户最大可以用的空间只有1M - 0x8010100 = 0xEFF00。

RAM：

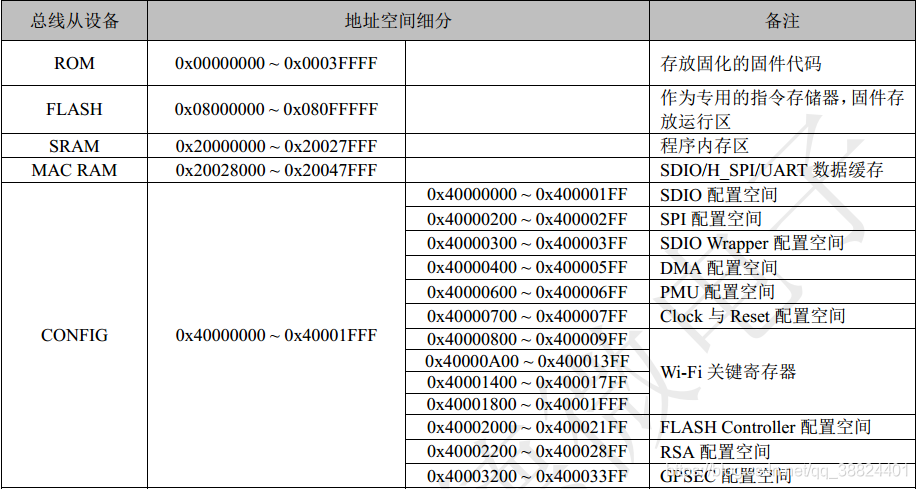

如图所示SRAM 区地址范围为：

0x20000000~0x20027FFF(160K)，128K 挂载到二级 AHB 总线上,也就是图中 MAC RAM 区地址范围为：0x20028000~0x20047FFF(128K)。

CPU 等一级总线设备可以访问所有内存区域，但是二级总线上的设备只能访问二级总线上的 128K 内存。这里我们一般只用到 SRAM 区域，所以我
们在 MDK 中设置 SRAM 的范围就可以了。

二、MDK工程配置

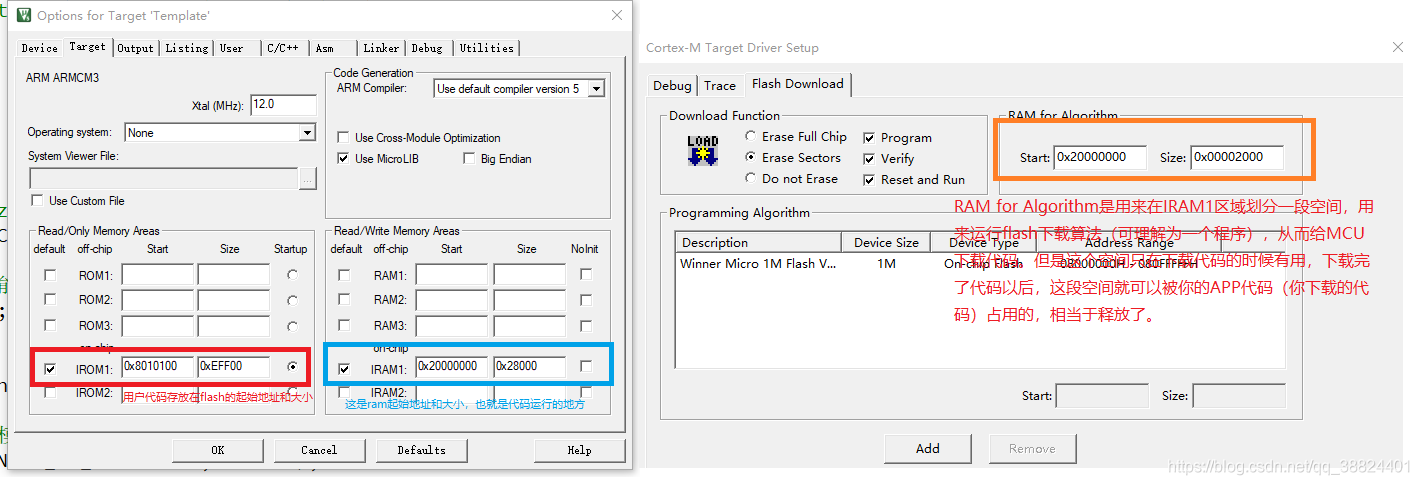

在了解了上面的RAM和Flash的分布情况之后就很容易了解MDK里的这些配置了，用户可以根据自己代码的实际大小来更改上面的数据
