写在最前面的闲话：
前面我们用了很大的篇幅来说如何去做前期准备，实际上，在FPGA实现CNN最难的地方也就在于前期的设计与规划，后面的Verilog部署那就是体力活+经验活了，拼排流水的功底。所以做好前期准备是非常重要的。这个系列的博文由于是为了给新手一个入门的思路，因此很多细节都没有考虑，真正的循环如何去展开如何去并行，可以看看论文，推荐一篇2017年的很经典的论文《Optimizing Loop Operation and Dataflow in FPGA Acceleration of Deep Convolutional Neural Networks》，发表在FPGA2017，非常详细的把CNN的循环结构与循环优化进行的讲解。
下面进入正题
首先我们来讨论数据的性质。

1. 参数包括weight、bias，如果存储空间足够（比如这个demo），可以将这些做成coe文件存进片上，如果空间不足，需要先写入flash，上电后将参数存入DDR，之后的时间就从DDR读取参数。
2. 输入数据两种可能，一种是在做research的时候只想看一帧的运行，那么就只需将这一帧的数据像参数一样处理，而如果想做成实时系统，输入数据有其他的输入来源比如摄像头等，就不需要一开始存进去，而是需要开辟一块儿缓存空间。
3. 层间数据，这部分肯定是需要开辟缓存空间的，上一层的输出缓存进去，再读取数据作为下一层的输入。

根据数据的性质，存储模块分成这样几种：

1. 只需要用于读取的模块
2. 在运行过程中需要不断的写入与读取的模块
3. 在初始化阶段需要写入，在运行过程中只需要读取的模块

对于第一种情况，实际上就是在片上存储空间足够的时候，我们使用COE文件将数据存储在片上BRAM中，在使用的时候去读取。这种情况我们使用BRAM例化一个单口ROM。
对于第二种情况，有两种可能，一种是我们片上资源充裕，使用BRAM例化双口RAM，另一种是调取片外DDR。
对于第三种情况，与第二种情况类似，不过是写入是一次性的，从flash写入双口RAM或者DDR当中。
对于我们这个demo，就不考虑DDR和Flash写入的问题了（这部分也不是很复杂，网上都有各种各样的教程），所有能写死的数据全都用COE文件写死，缓存也都使用BRAM来例化双口RAM。
下面给出BRAM例化为单口RAM的过程：

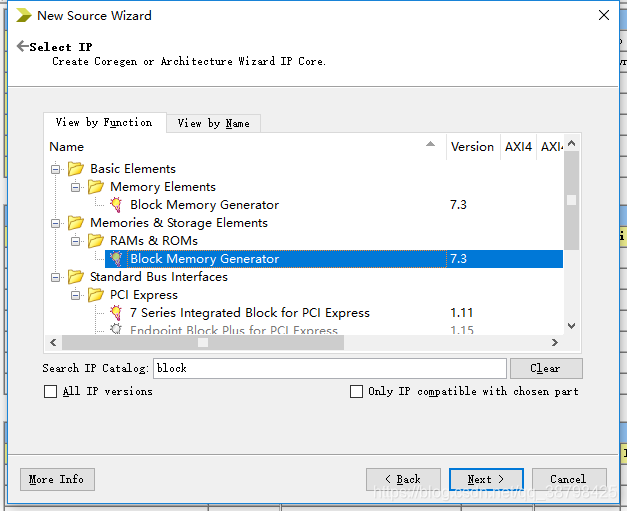

1、选择Block Memory Generator IP核，这个在Vivado里面应该是可以用AXI4协议的。

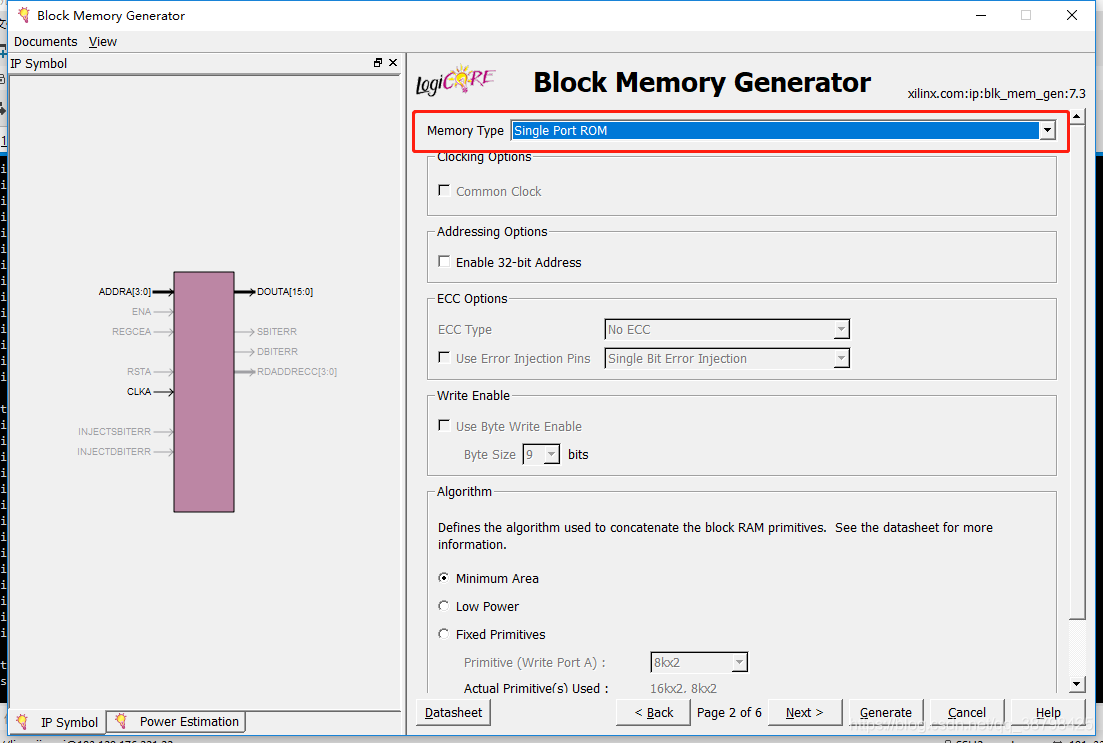

2、选择单口RAM

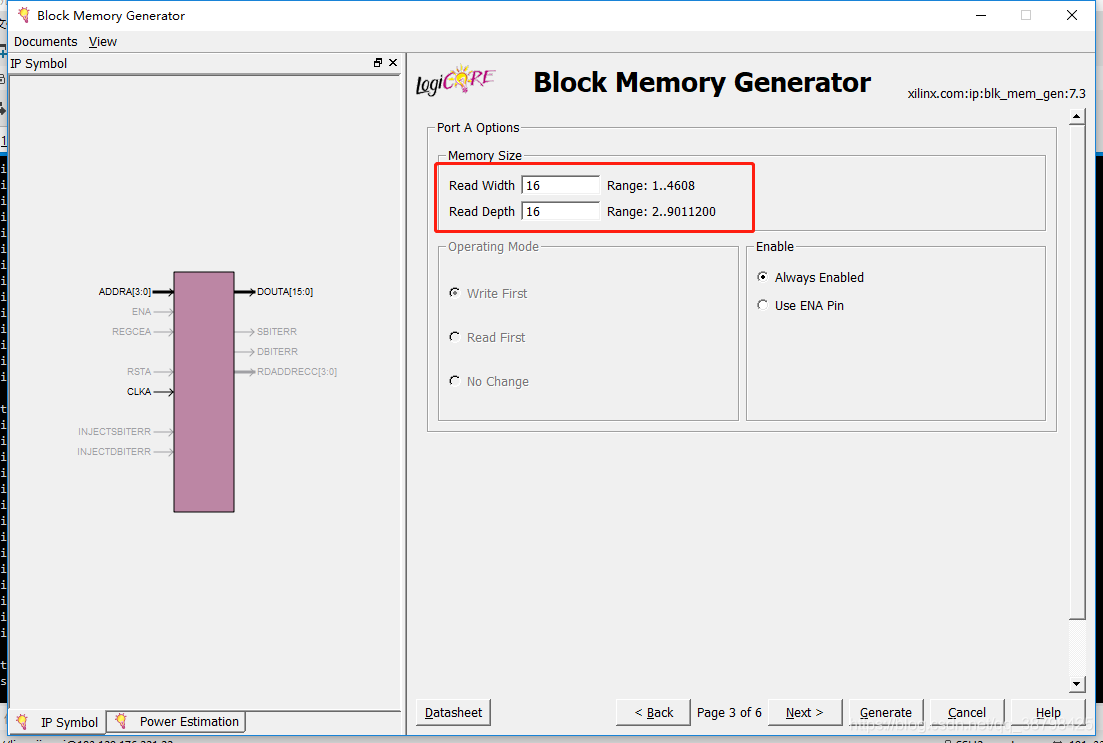

3、设置大小，这里的位宽根据每个数据的位宽大小来这顶，而深度根据数据量来设定。

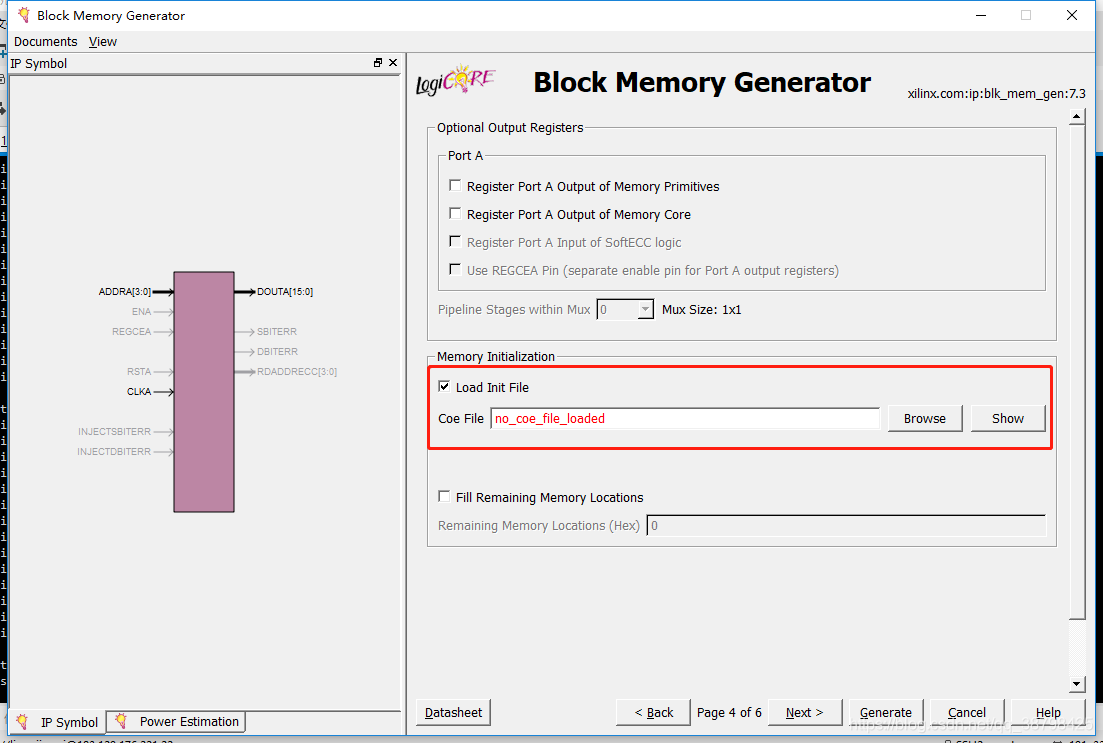

4、添加COE文件，要注意的是，COE文件位宽和数据个数要与前面设置的位宽和深度相对应、。
例化双口RAM的过程如下：
1、还是先选择IP核

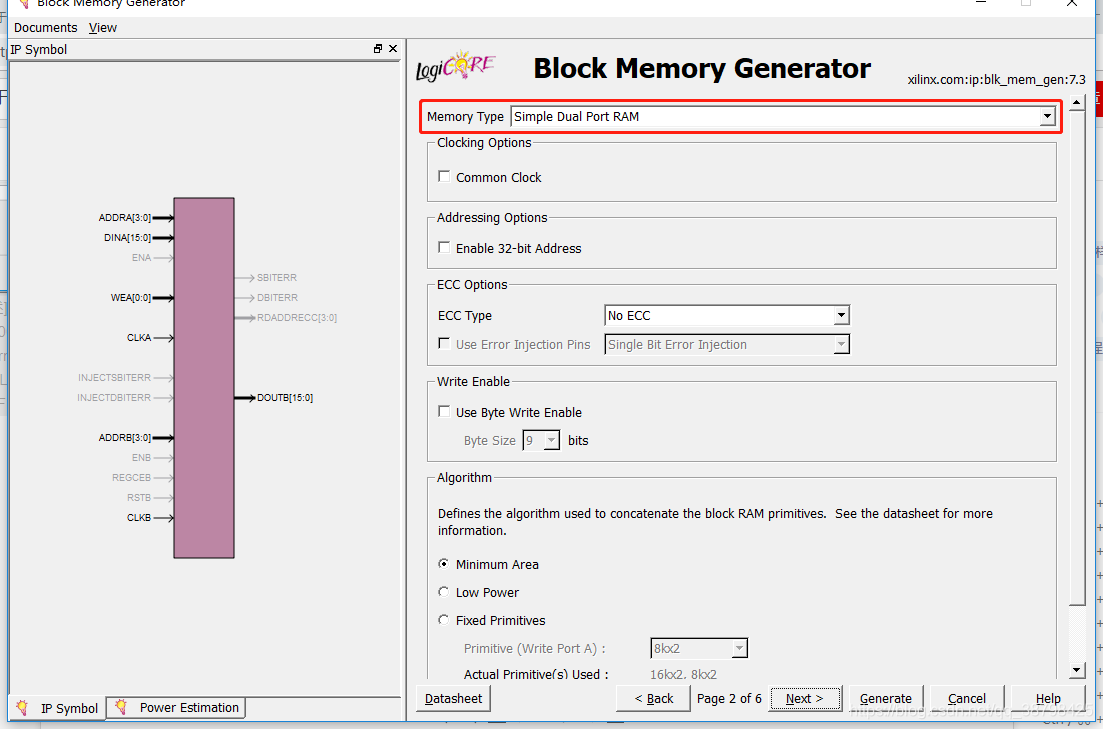

2、选择例化为双口RAM（这里有两种双口RAM，一种是两个口都可以读写，另一种是一口读一口写，我们只需要后面这种）

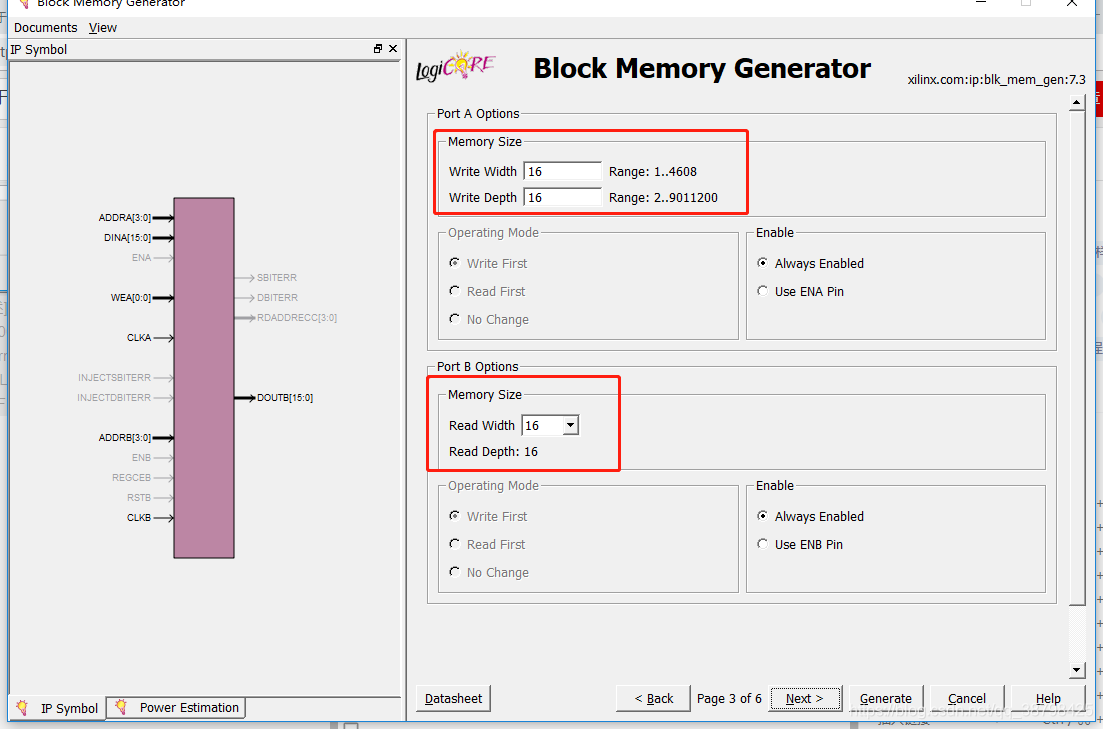

3、我们可以很明确的看到这里需要设置读和写两个口的位宽，而由于他们公用同样的存储空间，仅需要在读口设置深度来确定空间大小即可。

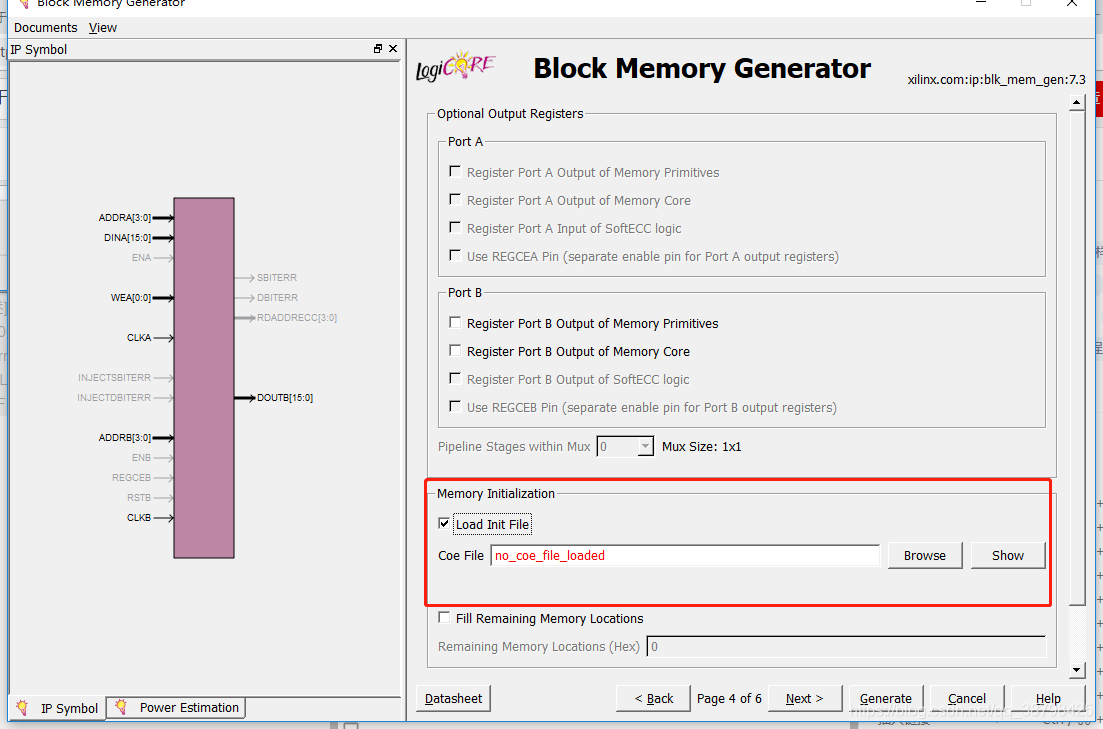

4、同样的这里可以设置初始化的COE文件。

现在我们来考虑读写时序。
首先是按顺序读取输入数据，我们前面曾经说过这个demo给每个卷积操作只分配1个DSP单元，因此我们一次只能读取一个数据进行计算。这个很好理解，就是简单的按照卷积的顺序进行。下图给出了数据读取顺序。（当然有些人的习惯是按照列来进行，都一样的）

到程序里面最粗暴的写法就是行列转地址的方式，demo在这里。这种方式是设置行和列变量，通过所在的行列位置，来计算在存储空间中的地址，边界情况、时序等就比较考察verilog的功底了，这就是一个细心的体力活，不做多叙述。

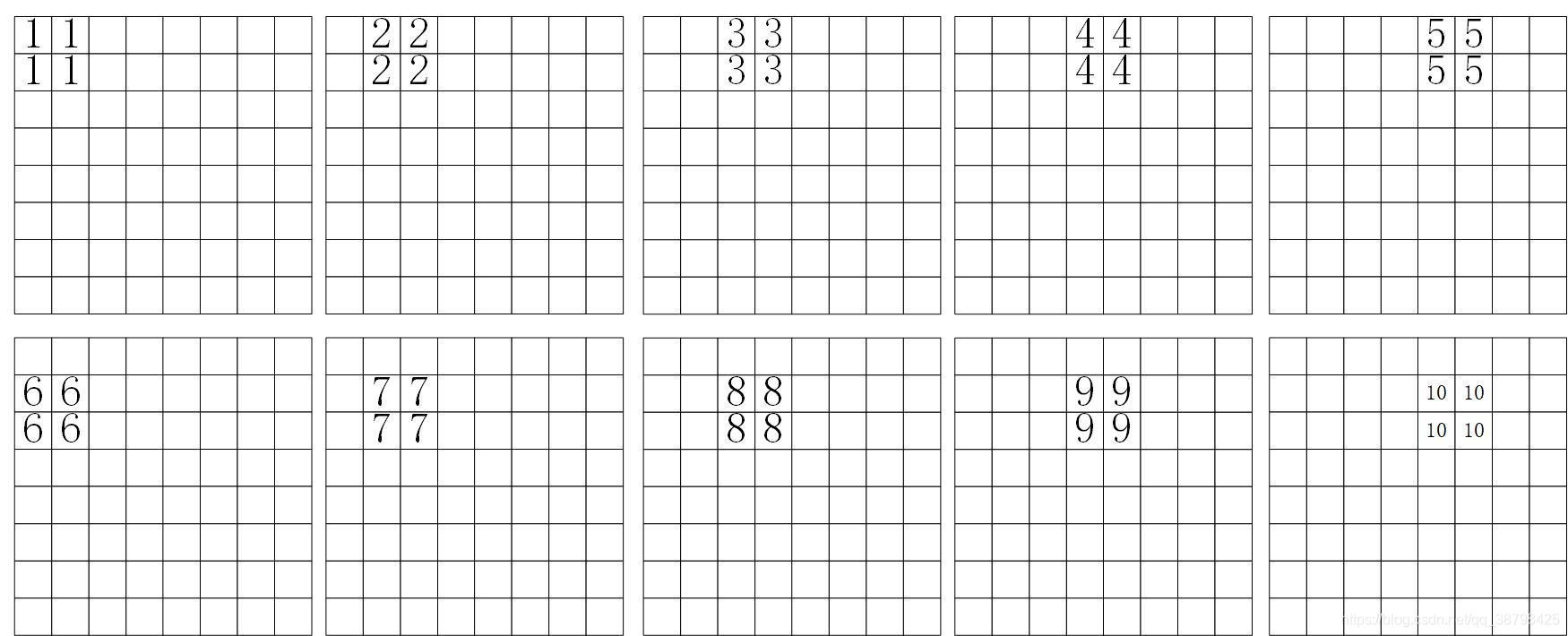

下面我们来看进一步的，在前面我们说，这个demo中会使用多组卷积并行的方式。我们以第一层为例，假设是4组卷积并行，那么数据读取的顺序如下图所示：

我们需要同时输出4个数，可是ROM或者RAM的一个口只能在一个时钟内读取一个地址的数据，那怎么办呢~这里提供几种方法：
最简单粗暴的显然是我搞四个一毛一样的ROM或者RAM，读的时候从四个里面每个输出一个数就好了。这个时候需要算好了我们还剩下多少空间可供我们使用。
稍微复杂一些的就做两个一毛一样的ROM或者RAM，然后存储数据的时候，一个地址对应两个数，这样我可以一次性读取横着的两个数，再分割，下一次的时候，把右边的数交给左边，右边读取新的数据。
更复杂的那就是自己根据数据的读取顺序来设计存储顺序，比如卷积展开成矩阵乘法等，这样可以把离散的地址变成连续的地址，就可以在一个时钟内读取。
我们demo中使用最简单粗暴的方法，抱歉，有资源就是可以为所欲为[斜眼笑],如果资源不够多，就暂时不要去实现多组卷积并行的方式，反正目的也是熟悉整个开发流程。
输入数据是这样的，其他的层间数据也是一个道理，就不再多说。
至于参数，相对于数据更加简单，和数据是一样的读取方式，但是不需要滑动，就是这些参数一直在循环读取。
而这里最重要的是两种数据的对齐，需要同时开始读取，按照一样的顺序进行读取。
下面来分析写时序。写时序实际上是一样的道理，也是使用行列位置转地址的方式进行，只不过使用的端口变成了写入端口。
数据读写模块就到这里，实现很简单，主要在于时序的对齐。下一节将介绍卷积模块的设计。
