WIN10系统下OSG/OSGEARTH的VS2017环境配置

面对朝阳

已于 2023-09-25 19:01:18 修改

阅读量3.5k

点赞数 1

文章标签： c++

于 2021-10-24 15:42:22 首次发布

本文链接：https://blog.youkuaiyun.com/qq_38697743/article/details/120808066

版权

本文档详述了在Windows 10系统中，使用Visual Studio 2017配置OpenSceneGraph (OSG) 和 OSGEarth 的步骤，包括CMake配置、编译过程、环境变量设置以及相关依赖库如GEOS、CURL、SQLite3、Proj4和GDAL的编译。教程还涉及了如何解决版本冲突和编译错误，以及如何测试编译成功的osg和osgearth。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

WIN10系统下OSG/OSGEARTH的VS2017环境配置

<font color=# #000000 >网上有两种方式编译osg和osgearth，一种是Cmake方式，一种是vcpkg，
本篇文章主要讲自己亲身cmake方式，vcpkg方式参考链接：
https://www.cnblogs.com/hik-wxy/p/14750077.html

前言

提示：

提示：以下是本篇文章正文内容，下面案仅供参考

一、osg的编译？

1.官方网站

OpenSceneGraph3.6.3下载：
http://www.openscenegraph.org/index.php/download-section/stable-releases/231-openscenegraph-3-6-3-release-download
3rdParty下载：
http://www.openscenegraph.org/index.php/download-section/dependencies
Data下载：
http://www.openscenegraph.org/index.php/download-section/data

注：第三方库的编译比较困难，且会出现版本冲突问题，建议编译osg/osgearth使用3rdParty的第三方库，但是官方给的第三方库又不是很全，以下链接是包括qt的第三方库
全库

2.编译准备

在D盘建立一个OSG文件夹，并将步骤1下载的安装包按如下方式放置 D:\OSG\OpenSCeneGraph-OpenSceneGraph-3.6.5:源码解压放于此 D:\OSG\3rdParty：第三方依赖库解压放于此 D:\OSG\Data:数据包解压放于此注：3rdparty里面

3.源码安装

（1）安装CMake工具并打开：链接如下：

https://cmake.org/download/

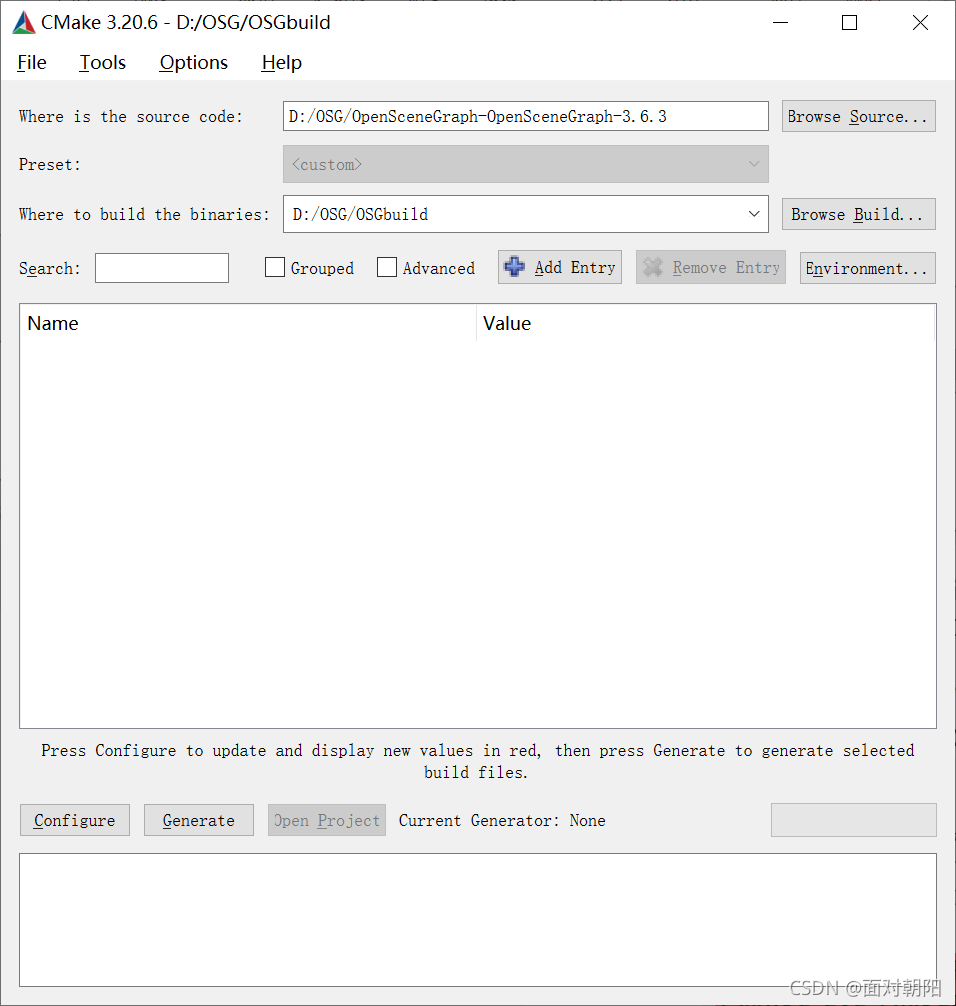

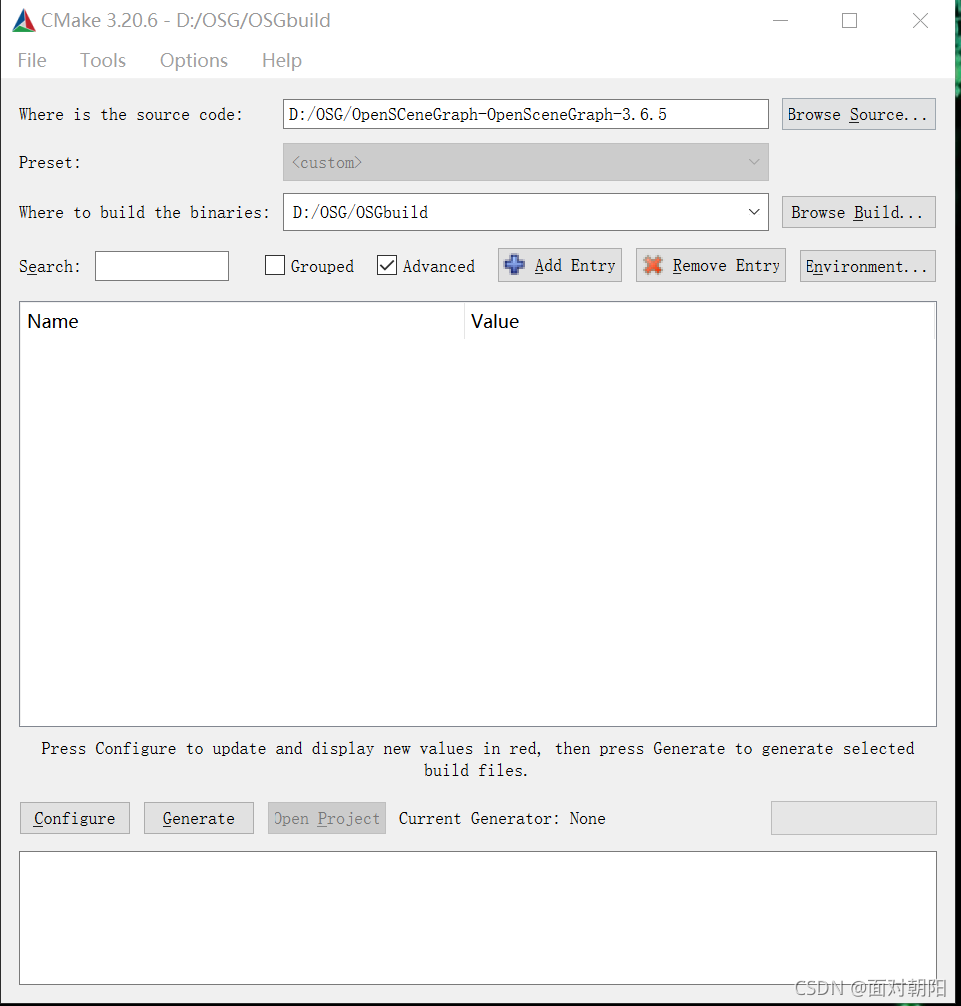

（2）如下所示，填写源码路径和结果路径，

请添加图片描述

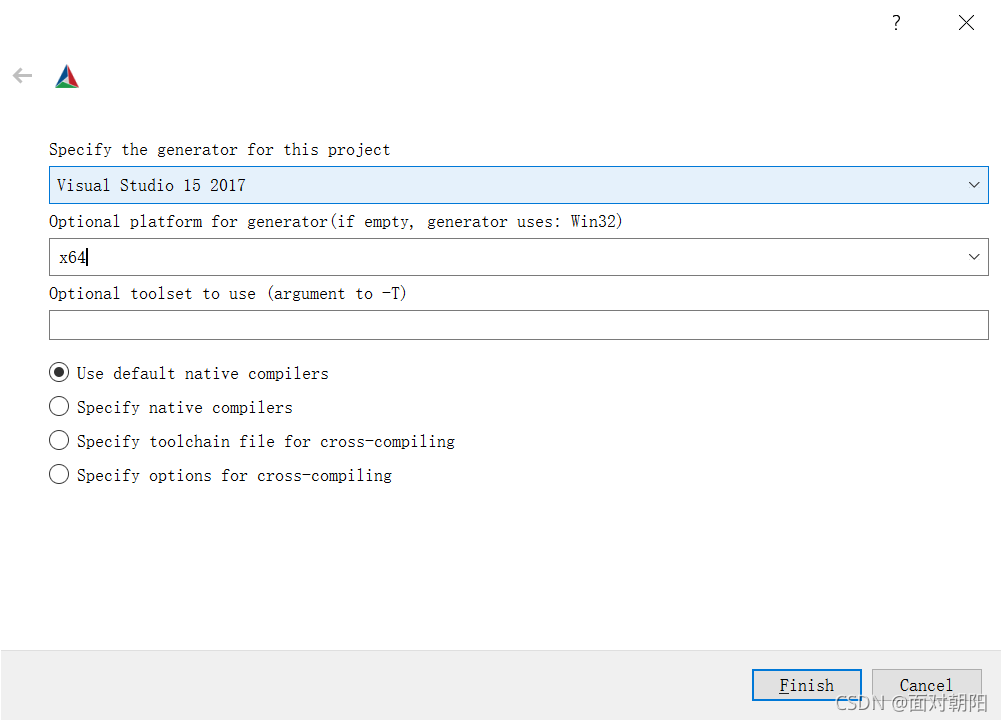

（3）点击Configure,并按照下图进行配置,然后点击Finish.

在这里插入图片描述

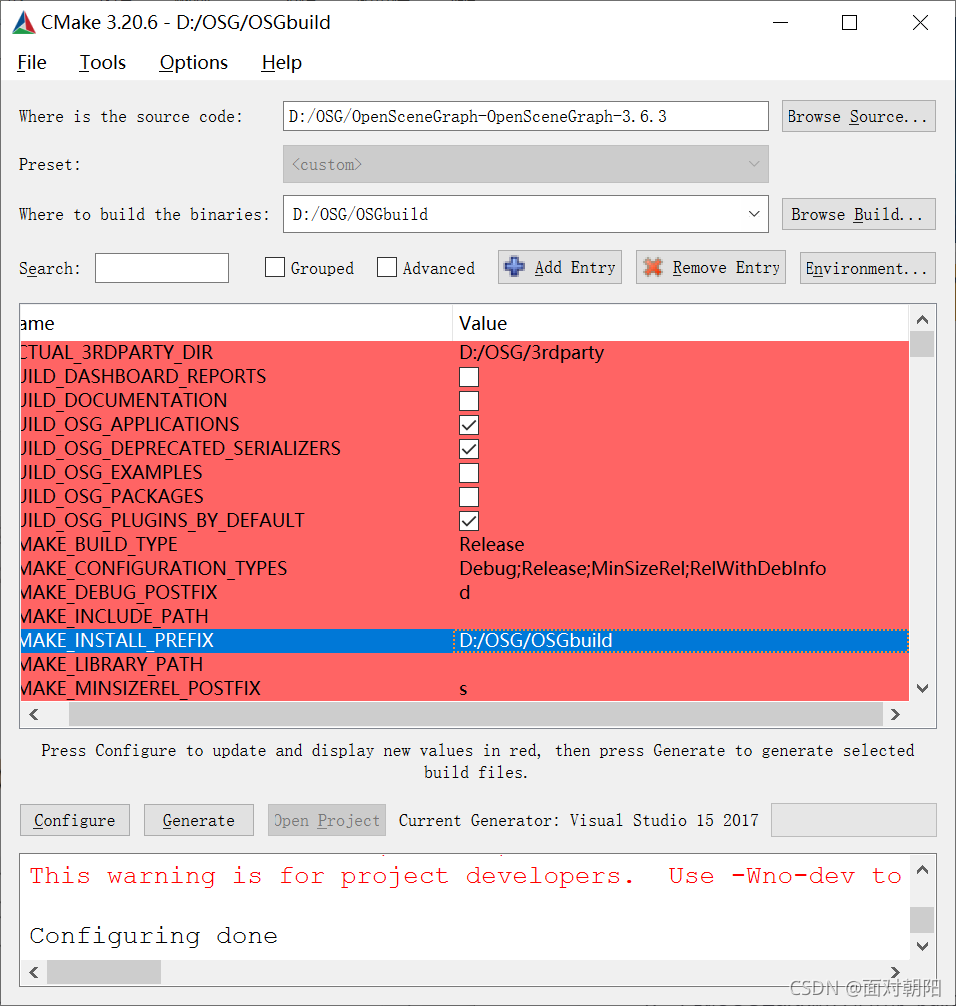

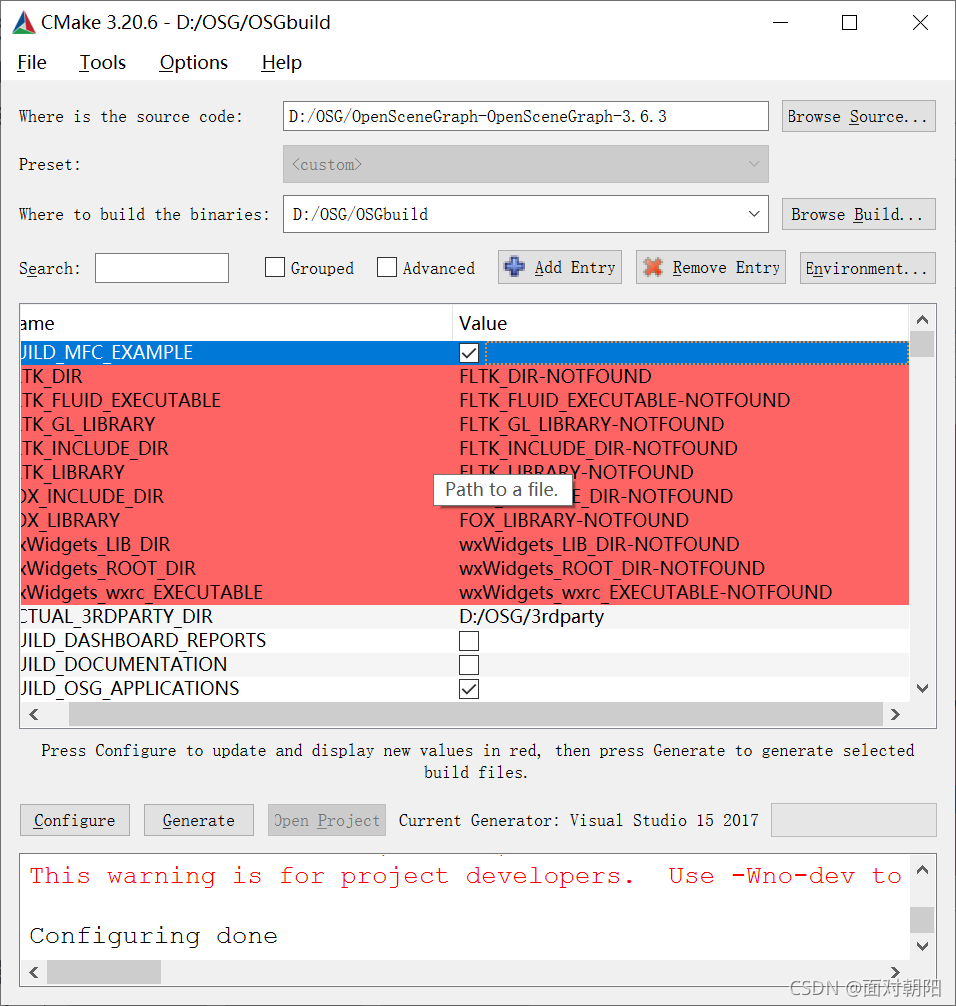

(4)在红色列表中找到ACTUAL_ARDPARTY_DIR,并将其值设置为ON，CMAKE_INSTALL_PREFIX,值为第一步的结果路径。
注：GLUT_LIBRARY 目录为3rdparty下的lib/freeglut.lib，目录中显示的话必须添加上，否则下面的编译过程中会报出找不到gl相关文件的错误。
在这里插入图片描述

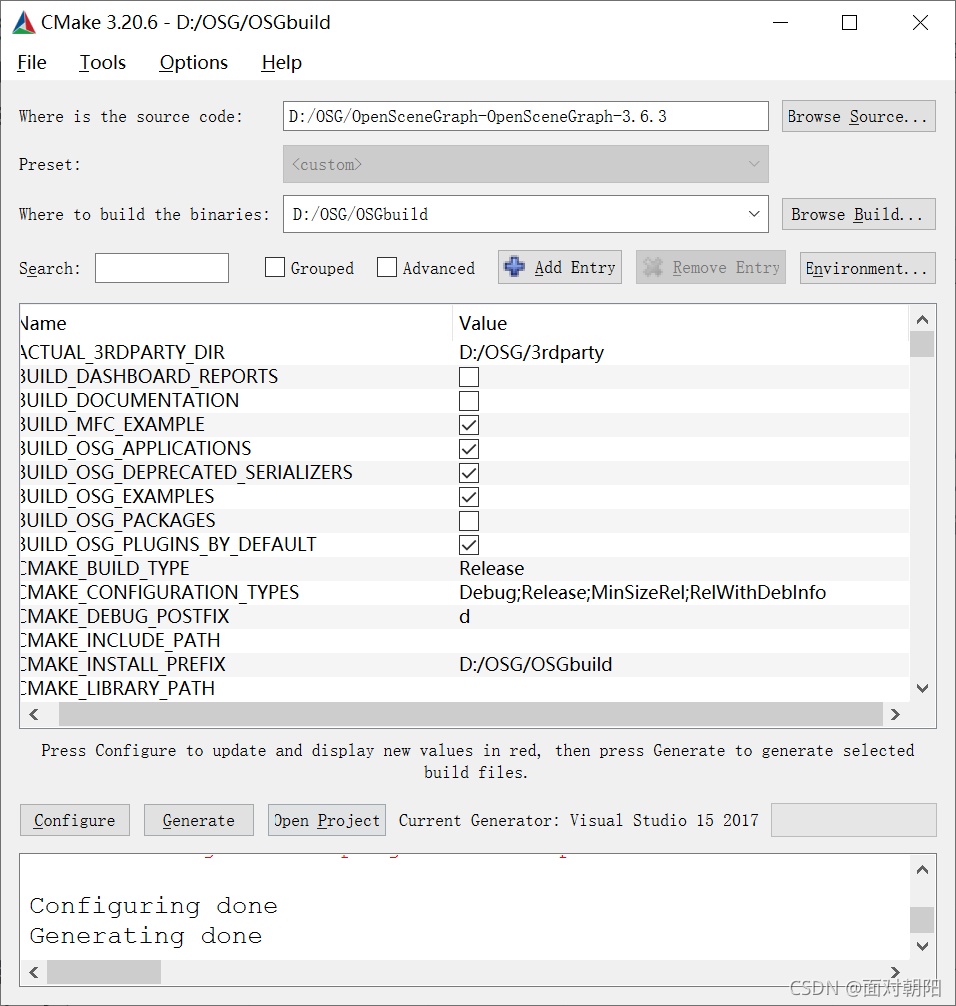

（5）点击Generate，自此构建完成。

在这里插入图片描述

4.编译

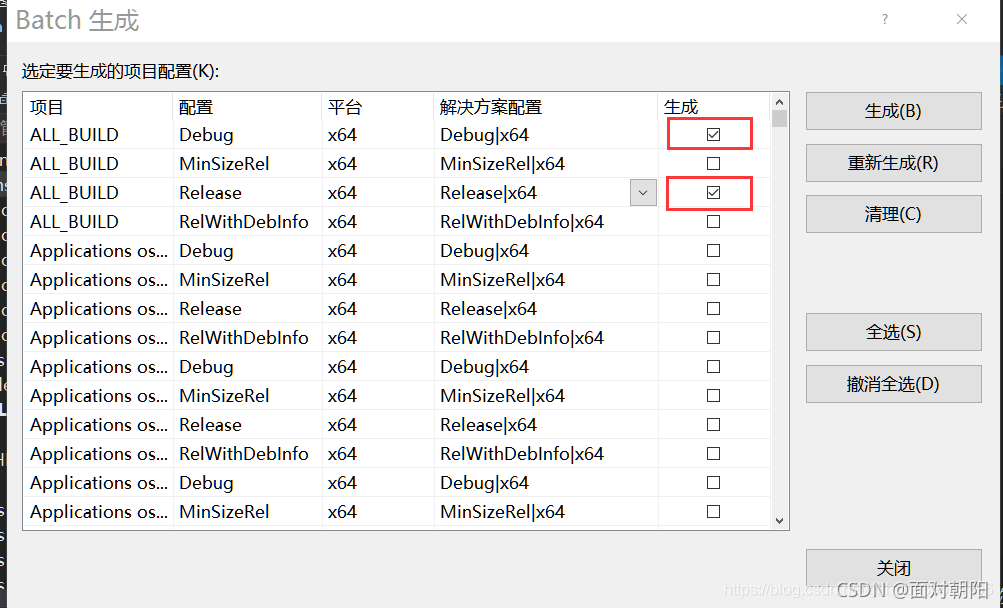

（1）在D:/OSG/OSGbuild下，找到OpenSceneGraph.sln并打开，点击VS菜单选择生成->批量生成，对ALL_BUILD进行生成，选择（Debug和Release两个版本），这段时间很长，大概需要4-5小时。如果前面步骤没有错误的话，这一步不会报错，只有警告，设置详情如下图所示：

在这里插入图片描述

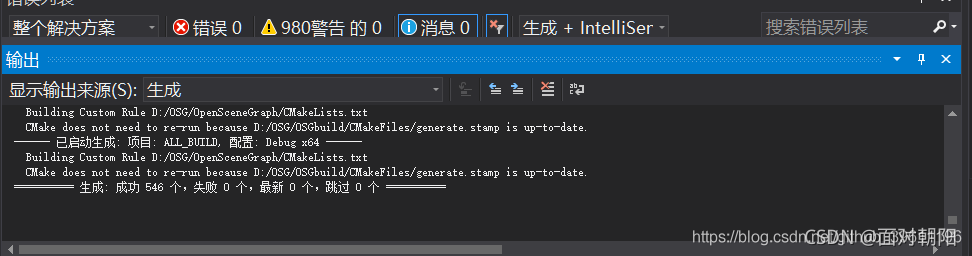

运行结果：

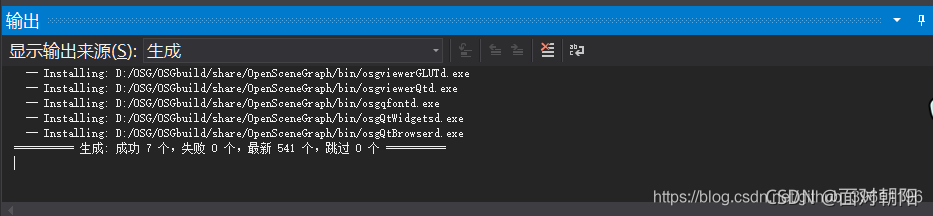

（2）第一步完成之后，再对INSTALL也进行相应生成编译，这段时间会短一点。

在这里插入图片描述

（3）运行结果：

5.配置环境变量

（1）添加环境变量：OSG_FILE_PATH，变量值为:D:\OSG\data(与第二步中所建目录相对应)

（2）整理：
在D:\OSG下新建文件夹OSG
bin目录
D:\OSG\OSGbuild\bin目录拷贝到D:\OSG\OSG
include目录
D:\OSG\OpenSCeneGraph-OpenSceneGraph-3.6.5\src拷贝带D:\OSG\OSG新建include目录下
D:\OSG\OSGbuild\include目录拷贝到D:\OSG\OSG，点击替换掉相应的文件
lib目录
D:\OSG\OSGbuild\lib目录拷贝到D:\OSG\OSG
在PATH变量中添加:D:\OSG\OSG\bin
配置完成后，在命令行输入osgversion或osglogo进行测试

6.测试

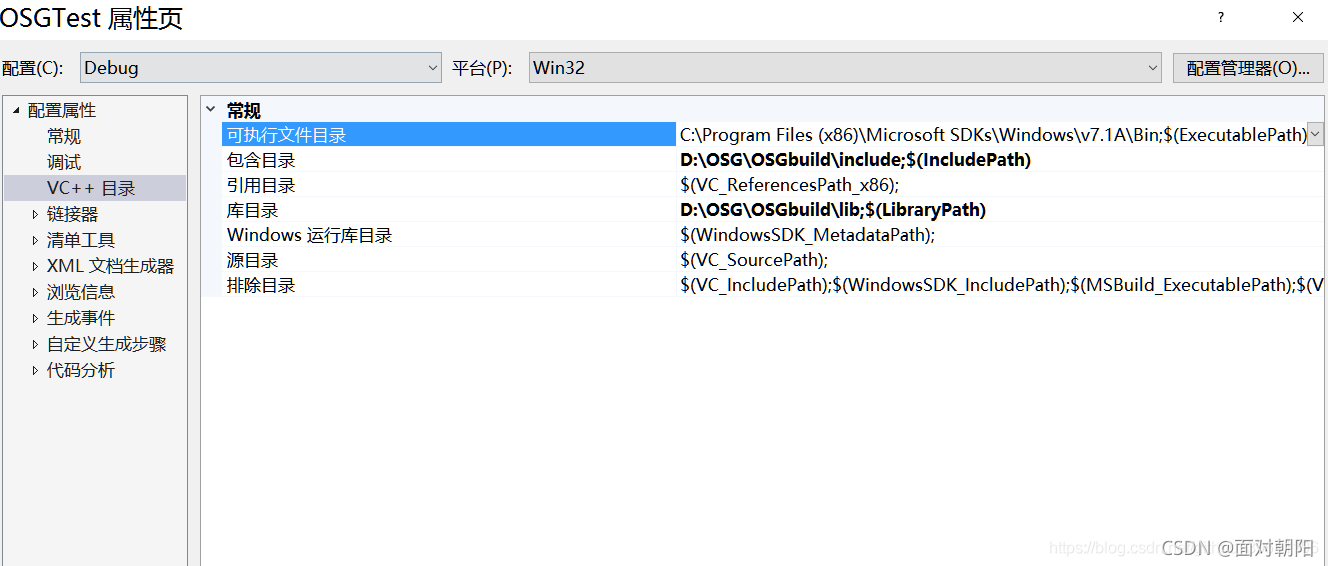

（1）新建c++控制台项目（2）右键项目，选择“属性”，顶部平台选择X64，左侧配置属性选择“VC++目录”，在包含目录添加:结果目录中的include目录（D:\OSG\OSG\include）。在库目录添加：结果目录中的lib目录（D:OSG\OSG\lib）

在这里插入图片描述

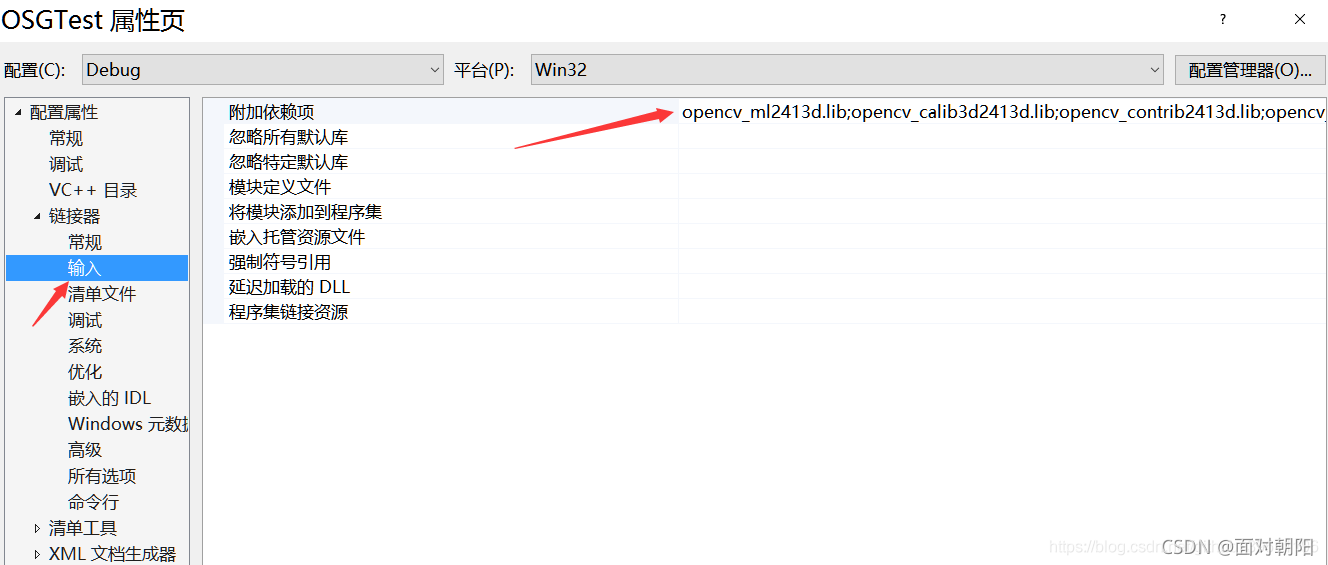

（3）打开项目属性的连接器，选择”输入“，在附加依赖项中添加：

OpenThreadsd.lib
osgd.lib
osgDB.lib
osgUtil.lib
osgGAd.lib
osgViewerd.lib
osgTextd…lib
(4)新建cpp文件中输入以下代码：

#include "stdafx.h"
#include<osgViewer/Viewer>
#include<osgDB/ReadFile>

int main(int argc, char **argv)
{
    osgViewer::Viewer viewer;
    viewer.setSceneData(osgDB::readNodeFile("cow.osg"));
    return viewer.run();
}

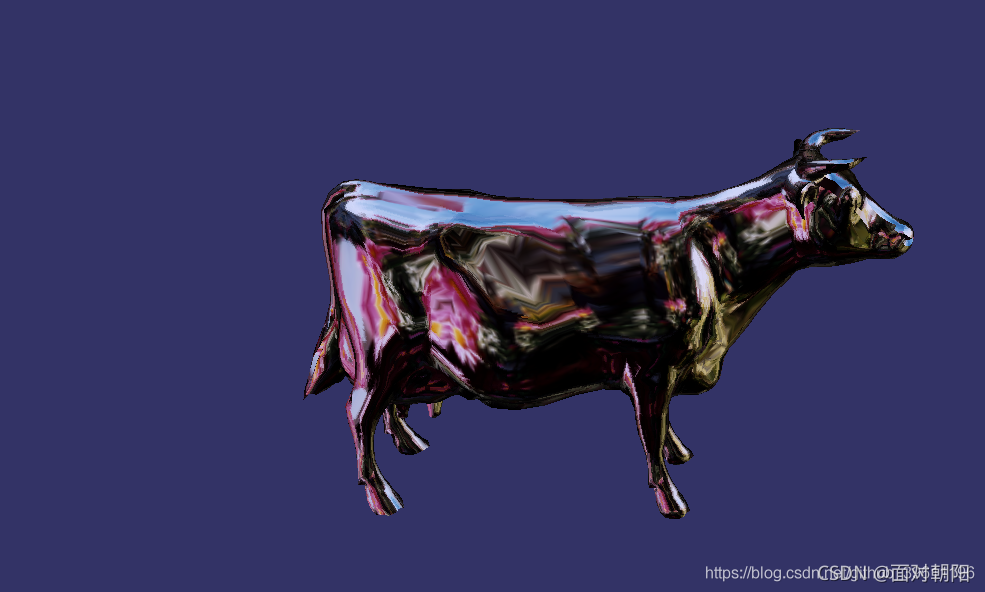

测试结果:
在这里插入图片描述

编译osgQt

**1.最新版的osg中不附带osgQt源码**，所以需要单独下载**

osgQt下载
github
可使用git下载
git clone git@github.com:openscenegraph/osgQt.git
2.配置环境变量

osg:编译好的OSG编译安装-MSVC中方式配置环境变量
msvc2017_64:由于这里使用msvc64编译，因此需要添加相应的环境变量
打开环境变量窗口
加入自己的Qt下的msvc2017_64\bin安装路径

3.Cmake编译
具体编译和osg差不多
将Cmakelists.txt拖入CMake中，设置好编译后的build
点击Configure,这里的选择必须与osg编译一样（如果没配置环境变量，则这一步会报错，显示找不到Qt5config.cmake等文件）
在这里插入图片描述

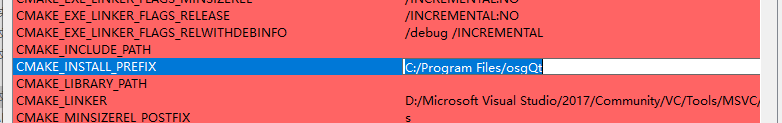

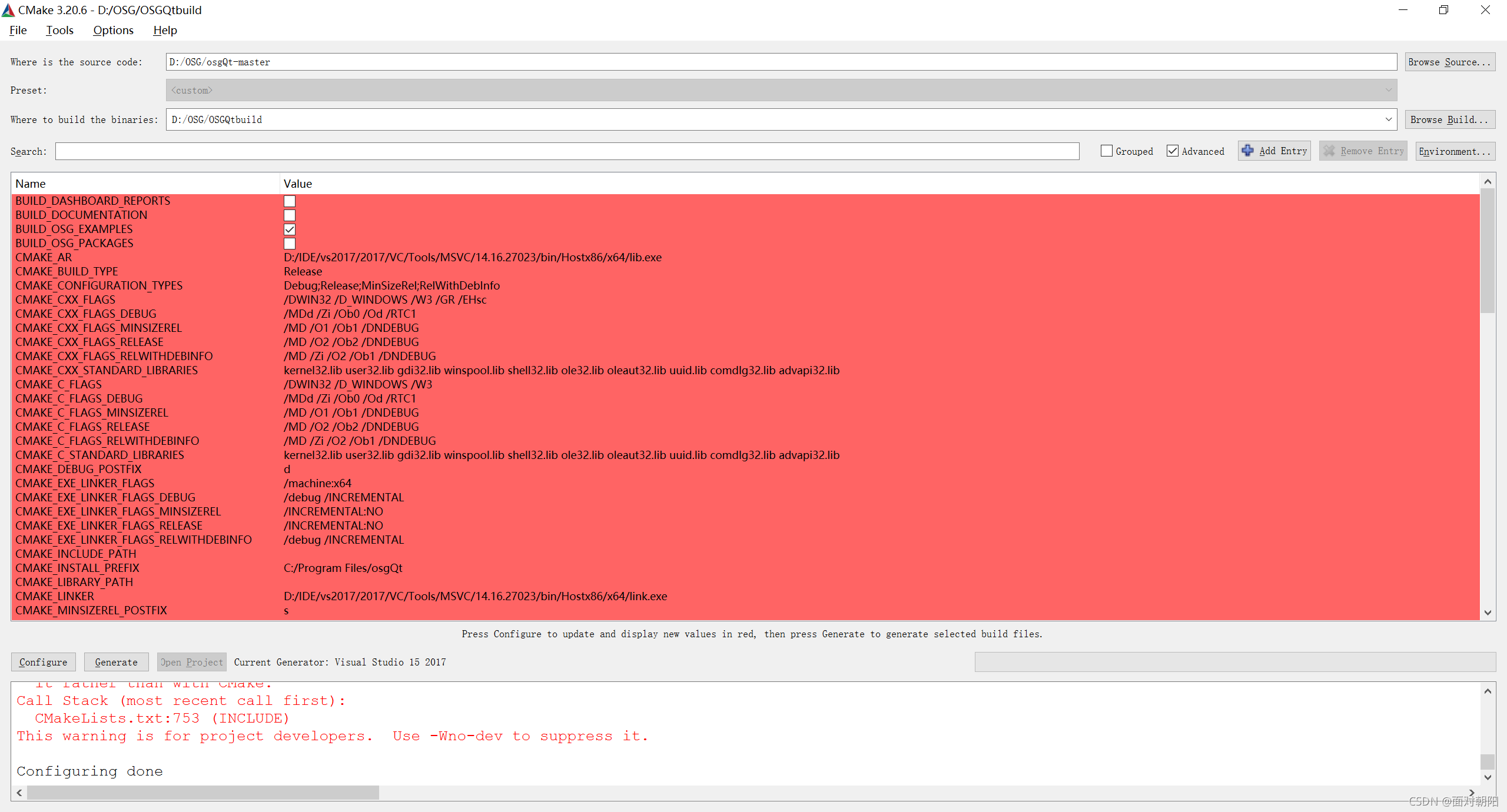

修改CMAKE_INSTALL_PREFIX为OSGQtbuild
在这里插入图片描述

点击Configure->Generate->Open Project
4.Visual Studio编译

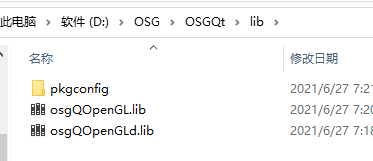

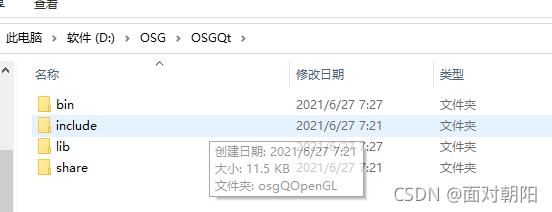

后续步骤就和编译osg一样，编译好osgQt后，有如下四个文件夹，将文件夹中内容复制到D:\OSG\OSG安装路径对应文件夹下（编译后会有两个lib）

在这里插入图片描述

二、编译osgearth编译所需的依赖库

3、编译GEOS

官网网站

https://github.com/libgeos/libgeos

nmake编译方式：解压出geos-3.7.1文件夹，双击运行其中的autogen.bat
在目录中找到nmake.opt，这个文件控制着nmake编译的一些参数。记事本打开，找到如下片段：

######################################################################
# Set WIN64=YES if you are building for 64-bit windows (x64).
# Alternatively, pass WIN64=YES as NMAKE command line argument.
######################################################################
!IFNDEF WIN64
WIN64 = NO
!ENDIF

通过注释知道这里控制编译出的是64位版本还是32位版本，我这里用的64版本，所以改为WIN64=YES，注意：编译器为VS2017，namke不要忘记修改。
同样，再次找到如下片段：

# Set BUILD_DEBUG to YES if you want to make debug build
# and to prepare not optimized binaries.
!IFNDEF BUILD_DEBUG
BUILD_DEBUG = NO
!ENDIF

同样通过注释知道这里控制编译出的是Release版本还是debug版本，我这里用的debug版本，所以改成BUILD_DEBUG=YES。
修改好配置之后，找到VS2017的本机工具命令提示符，CD到geos-3.7.1文件夹，输入命令：

nmake /f makefile.vc

然后等待编译完成就可以了，最终的输出结果在geos-3.7.1文件夹的src文件夹里面。
Release版本，也是可以修改对应的配置用同样的方式编译一边就可以了，它们是以_d后缀来区分的。
将geos-3.7.1的bin，include，lib分别拷贝到D:\OSG\3rdparty的bin、include、lib目录下

2.编译CURL

下载curl,以curl-7.5.3为例，

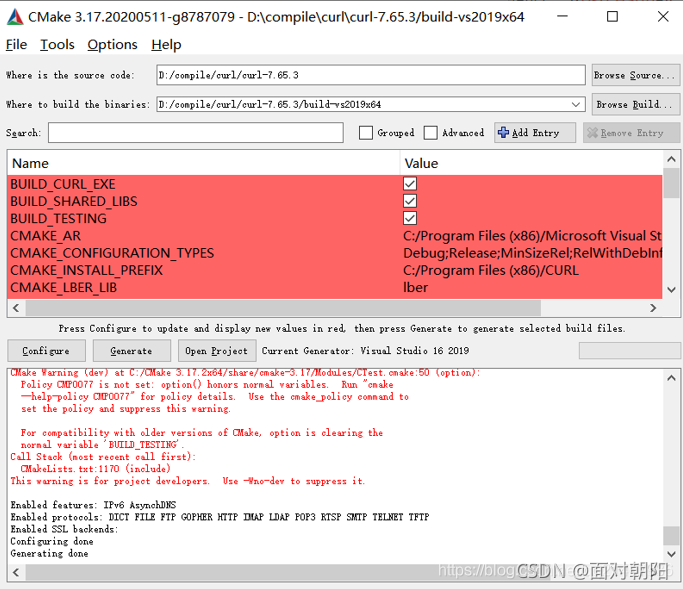

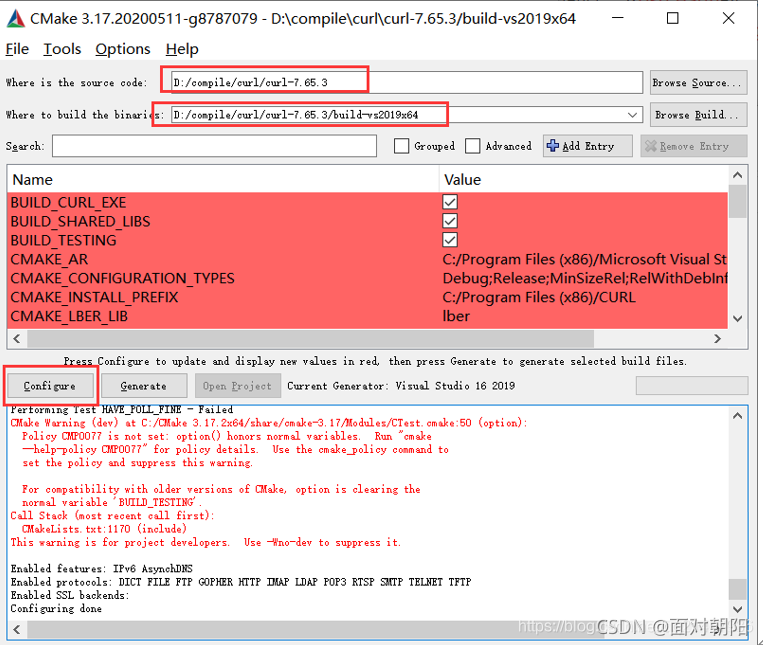

Cmake配置：
在这里插入图片描述

Cmake生成工程
在这里插入图片描述

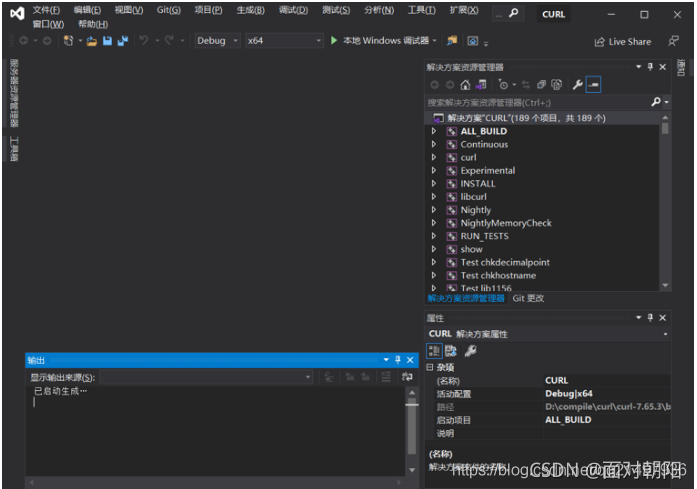

打开工程进行编译
在这里插入图片描述
生成成功后，将curl下的bin、include、lib拷贝到D:\OSG\3rdparty下的bin、include、lib

1.编译sqlite3

1.首先下载两个压缩包：
http://www.sqlite.org/download.html
https://www.sqlite.org/2018/sqlite-dll-win64-x64-3260000.zip
https://www.sqlite.org/2018/sqlite-amalgamation-3260000.zip

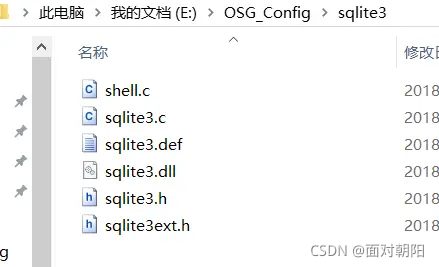

2.解压后，把sqlite-dll-win64-x64-3260000下的两个文件放到sqlite-amalgamation-3260000解压后的目录下，解压后文件夹重命名为sqlite3。组合成下面所示：
在这里插入图片描述

3.可按照下面链接中的方法进行编译：
https://www.cnblogs.com/baipengchao/p/5123346.html
4.按照链接中的方法生成debug 和release版本，分别命名为sqlite3d.lib|sqlite3d.dll,sqlite3.lib|sqlite3.dll
5．把sqlite3.lib 和sqlite3.dll拷贝到
D:\OSG\3rdParty\3rdParty\bin、D:\OSG\3rdParty\3rdParty\lib

1.编译proj

gdal的编译依赖于PROJ6投影库，否则会有如下提示。

PROJ_INCLUDE should be defined. PROJ >= 6 is a required dependency

1、下载
下载地址：
下载版本：

将下载后文件解压到D:\proj-6.3.2文件夹内。
2、配置编译项
在源码目录中创建build文件夹,打开cmake-gui.exe

点击Configure，编译64位，vs2017

点击Finish，会出现错误。

SQLITE3_INCLUDE_DIR和SQLITE3_LIBRARY属性，可以看到现在它们的Value值都为NOTFOUND的状态，设置为前边准备的include和SQLite3.lib的路径。

如果EXE_SQLITE3也提示NOFOUND的话，修改为相应的SQLite3.exe的路径。
设置文件生成目录，我设置的是D:/proj-6.3.2/OSGeo4W。

重新点击Configure，提示Configuring done。

点击Generate，这时可以看到build文件夹里有PROJ4.sln。

3、编译
打开【VS2017 x64 本机工具命令提示符】，进入D:\proj-6.3.2\build文件夹，执行编译

msbuild ALL_BUILD.vcxproj /p:Configuration=“Release”
1

警告，是因为这个文件中有特殊字符的注释文字。可以忽略。

执行如下，整理编译的成果物。
bin中有各种*.exe文件、 include中放有头文件、 lib 中是静态库文件、share放有一些数据文件。

msbuild INSTALL.vcxproj /p:Configuration=“Release”
1

debug版是将上边命令行的Release改为Debug。

4.编译GDAL

参考链接：
https://www.cnblogs.com/charlee44/p/10348472.html

5.拷贝Zlib、libZlib

直接使用链接的3rdParty/下面的zlib.lib和zlibD.lib即可
三、编译OSGEarth
1、下载OSGEarth解压后创建build文件夹
下载链接：
https://github.com/gwaldron/osgearth/releases
版本号为：osgearth2.10.1

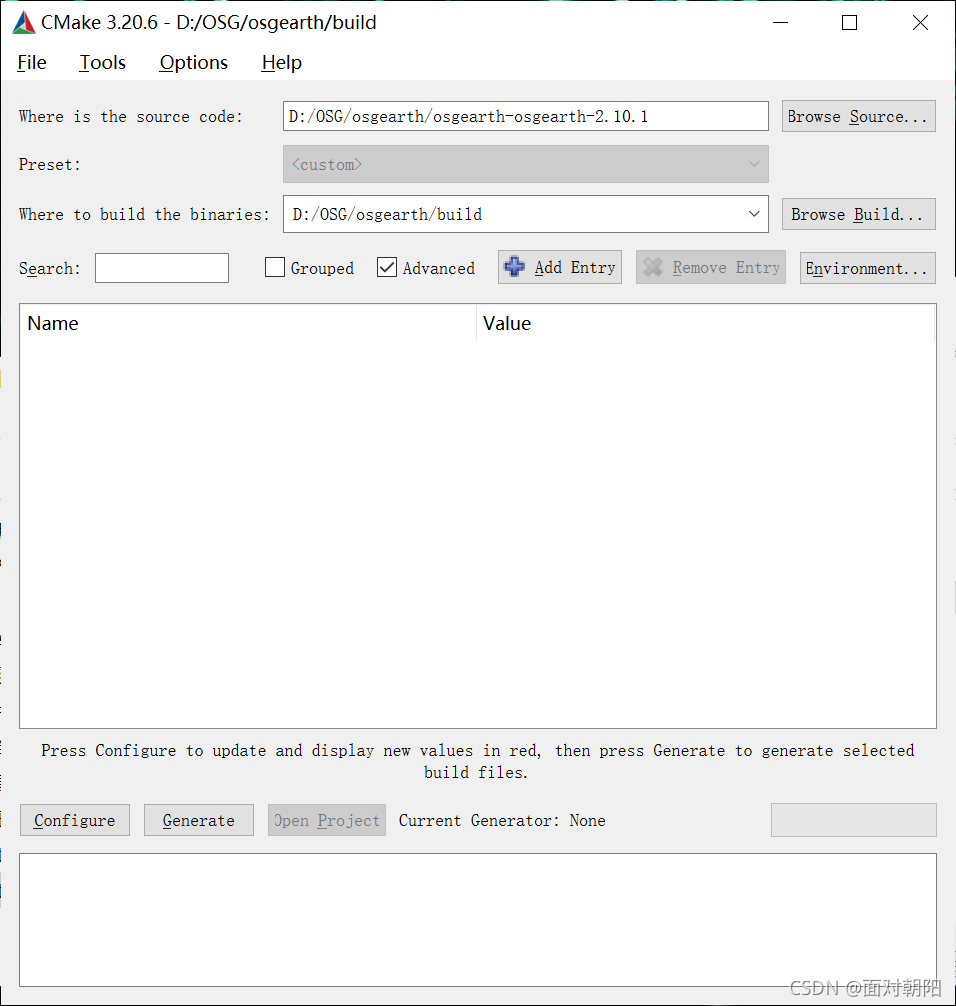

2、与前面方法相似，通过CMake编译生成sln
在这里插入图片描述

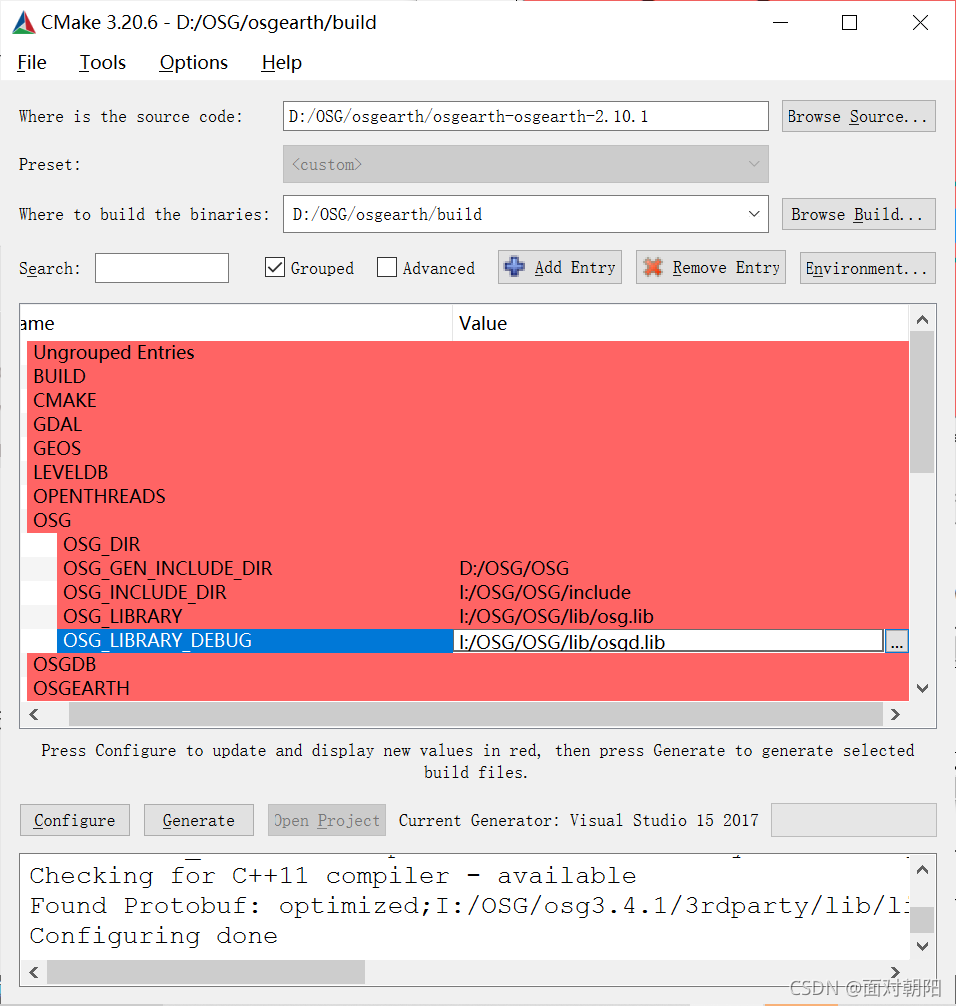

3、指定OSGDir
在这里插入图片描述

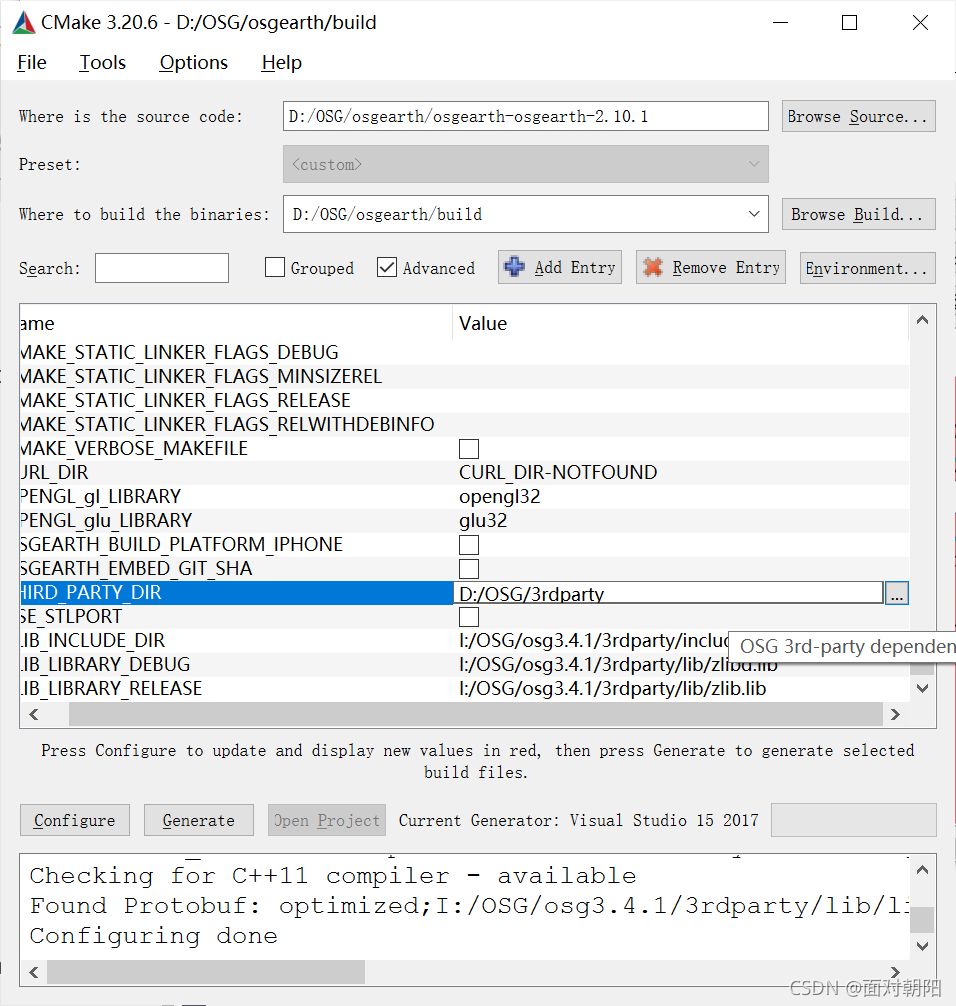

4、指定3rdParty路径
在这里插入图片描述

5、依次对CURL;GDAL;GEOS;ZLIB进行处理，然后勾上Advanced，点击Configure
CURL:
在这里插入图片描述

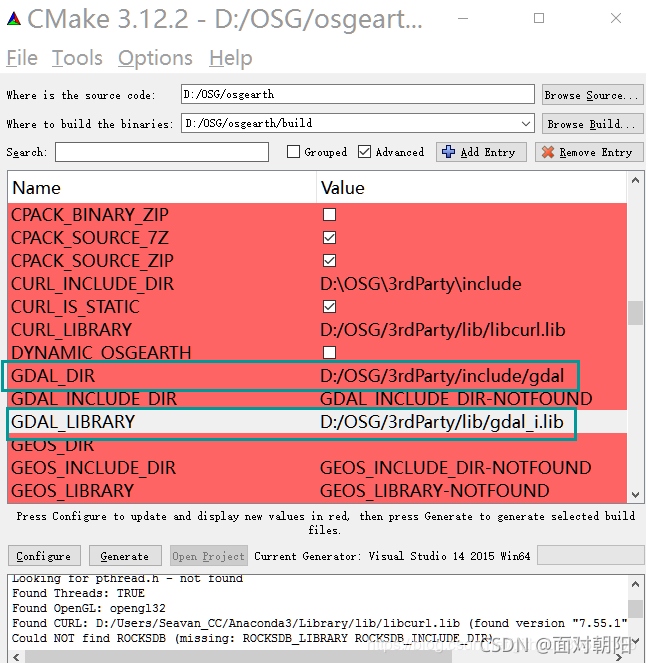

GDAL:
在这里插入图片描述

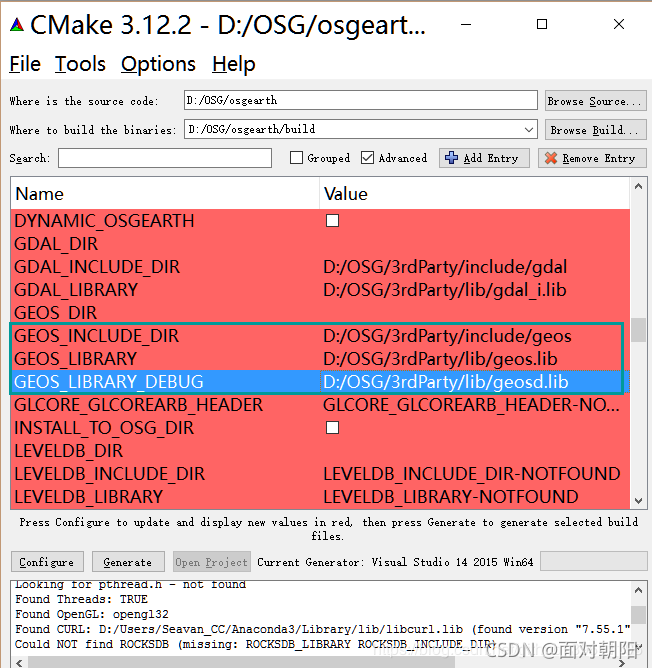

GEOS:
在这里插入图片描述

6、编译OSGEarth
(1)进入D:\OSG\osgearth\buiid目录下，打开OSGEARTH.sln，
点击VS菜单选择生成->批量生成，对ALL_BUILD进行生成，选择（Debug和Release两个版本），点击生成
(2)生成完成后，再运行INSTALL工程进行生成。

环境变量设计及测试
组织osgearth
bin目录
D:OSG\osgearth\build\bin目录拷贝到OSG\include
include目录
D:\OSG\osgearth\osgearth-osgearth-2.10.1\src拷贝到OSG\include
lib目录
D:\OSG\osgearth\build\lib所有拷贝到OSG\lib
把osg环境变量进行一定的修改：
OSG_FILE_PATH:d:\OSG\Path\data
PATH：d:\OSGCore\Path\bin

软件测试

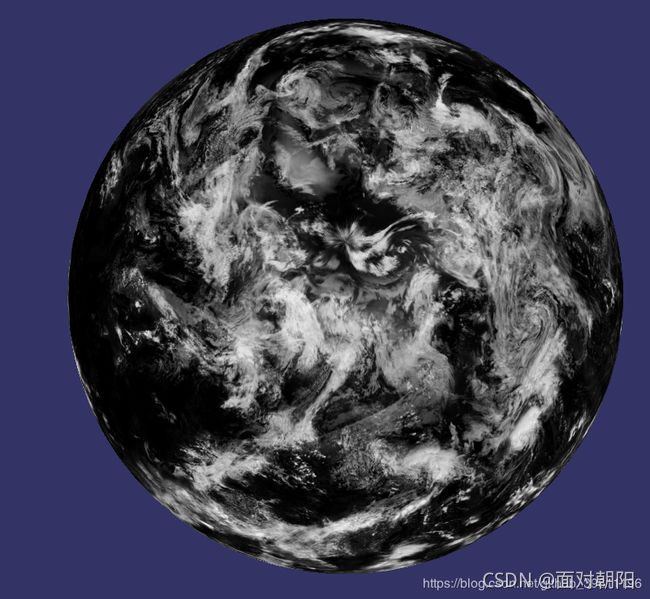

打开cmd，输入 osgearth_viewer clouds.earth 观察会不会出现下面的图，出现即表示编译成功

在这里插入图片描述

参考链接：

https://blog.youkuaiyun.com/github_39611196/article/details/86527647
提示：这里对编译osg\osgearth进行总结：
问题一：在编译osg和osgearth的第三方库中容易出现版本之间的冲突，所以在编译第三方库之后依旧出了问题，所以采用了下载好的第三方库3rdparty作为osg/osgearth的第三方库。
问题二：编译osg/osgearth cmake的时候如果有glut，添加第三方库中的freeglut.lib，有glu32，添加第三方库中的glu32.lib，否则VS2017编译报错
