文章介绍了如何配置OSPF协议来实现全网路由信息同步。首先设置主机和路由器的IP地址、子网掩码和默认网关，然后在路由器上进入特权和全局配置模式，配置接口IP地址并启用OSPF协议。通过声明网络和指定区域，尤其是主干区域area0，路由器能够传播链路状态信息并使用SPF算法计算最短路径。

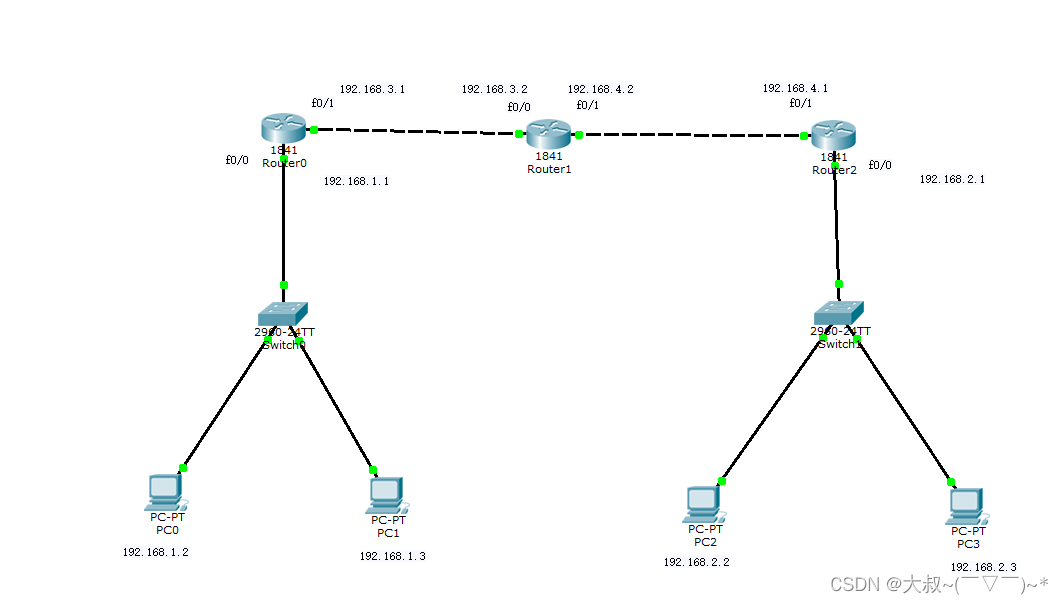

拓扑图：

涉及知识：

OSPF：通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库，然后路由器采用SPF算法，计算到达其他网络的最短路径，最终形成全网路由信息。

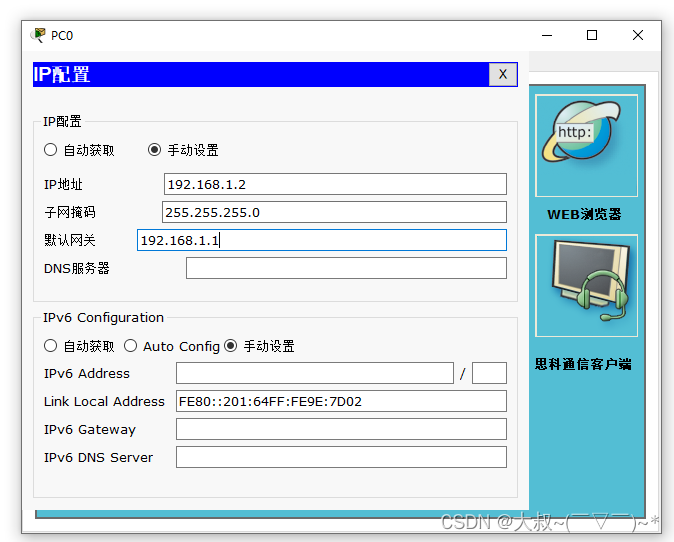

首先配好主机的IP地址，子网掩码和默认网关：

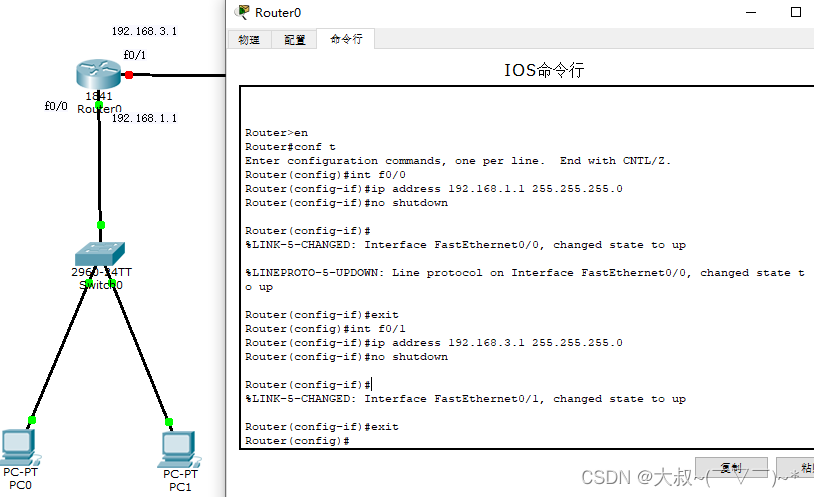

然后配好路由器的IP地址：

Router>en 进入特权模式
Router#conf t 进入全局配置模式

Router(config)#int f0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0 配置f0/0端口的IP地址
Router(config-if)#no shutdown

Router(config-if)#exit

Router(config)#int f0/1
Router(config-if)#ip address 192.168.3.1 255.255.255.0 配置f0/1端口的IP地址
Router(config-if)#no shutdown

Router(config-if)#exit

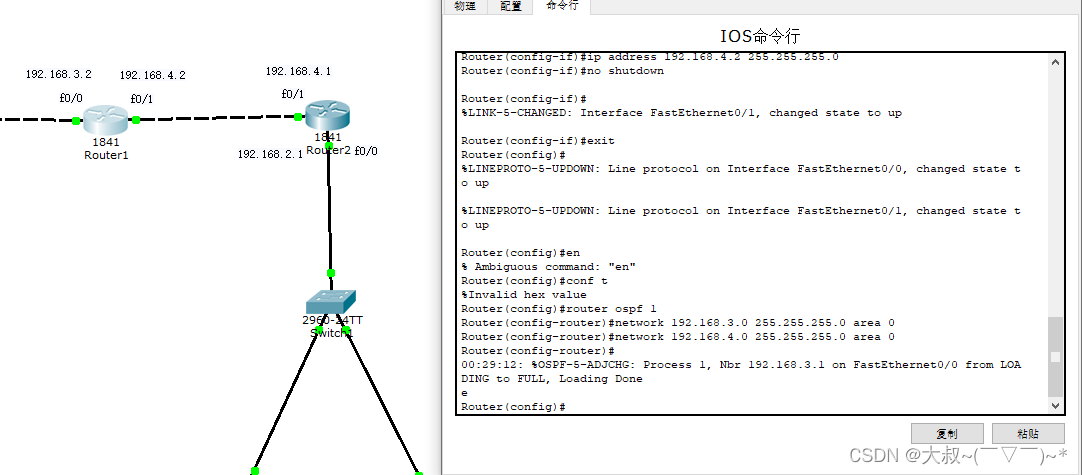

对每一个路由器启动OSPF协议：

Router>en 进入特权模式
Router#conf t 进入全局配置模式

Router(config)#router ospf 1 启动OSPF协议（需要提供进程号）
Router(config-router)#network 192.168.3.0 255.255.255.0 area 0 声明知道的网络
Router(config-router)#network 192.168.4.0 255.255.255.0 area 0
Router(config-router)#exit
注：在OSPF协议中，声明知道的网络需要提供子网掩码和区域（区域是自定义的，area0代表主干区域）

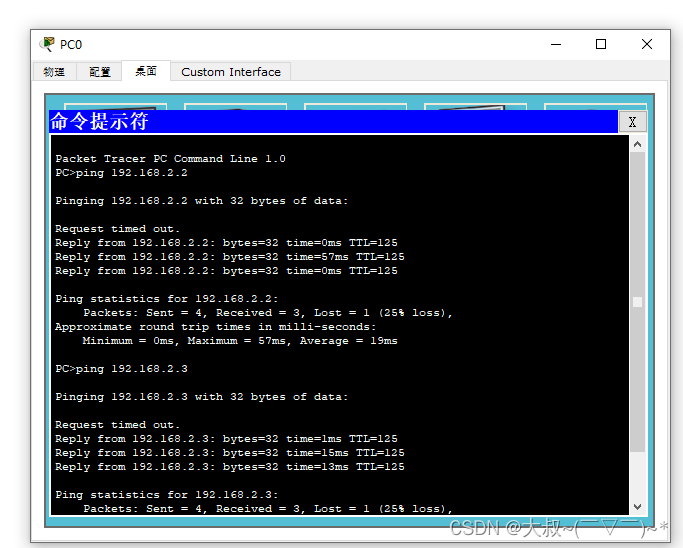

完成：
