vHsm工程配置笔记

vHsmGeneral

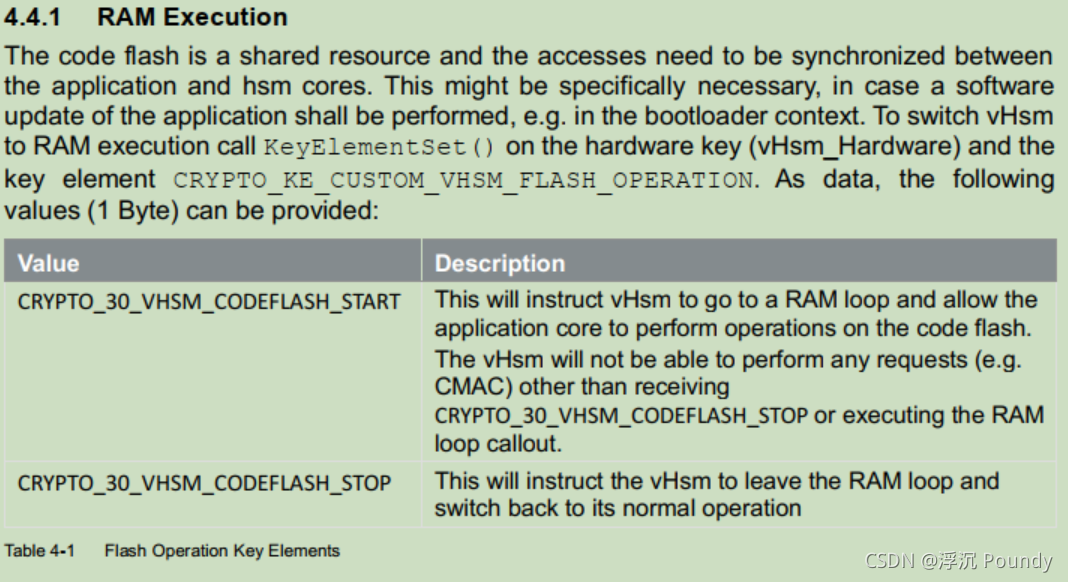

• Ram Loop Callout:使能后允许hsm在ram中运行，ram中运行时不提供安全服务，方法：



  vHsmIpc

• hsm和host通过ipc通讯（interprocessor communication ）

• ipc仅存储用于处理job的指针

• 每个需要与hsm通讯的核都需要配置一个ipcInstance，每个instance都需要分配自己的ipc address，ipc memory需要连接到这个地址上。

• 如果使用中断通知，需要配置中断标志的地址，在hsm完成一个crypto job时会产生一个通知

• 根据应用场景不同，可以将某些driver objects映射到此ipc instance

• vHsmDriverPreconfigDestination 指定pre.arxml文件地址，不指定则默认存储在$(GenDataFolder)/vHsmPreconfig_$(InstanceName)/

Input/Output Memory Area Whitelisting

• hsm仅能访问白名单内指定的地址范围，访问权限有ro和rw两种

• 至少有一个memory area需要配置为rw权限供ipc数据访问和加密服务请求

  vHsm Published Information

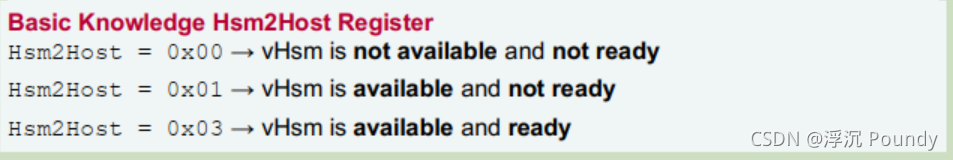

包含硬件相关的信息如：中断信息，host2hsm,hsm2host寄存器等,寄存器说明：

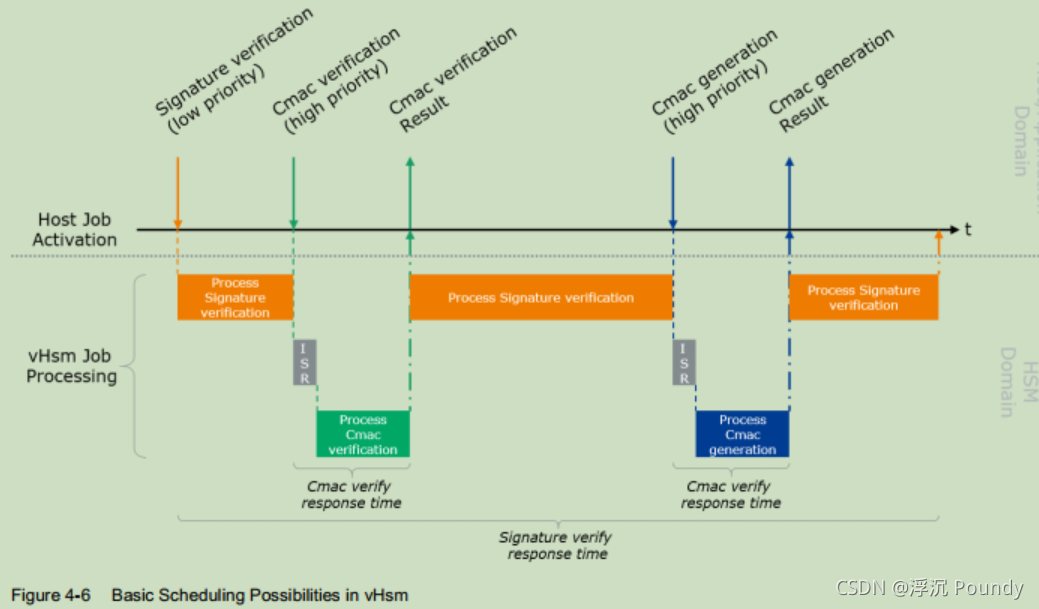

vHsm Internal Scheduling

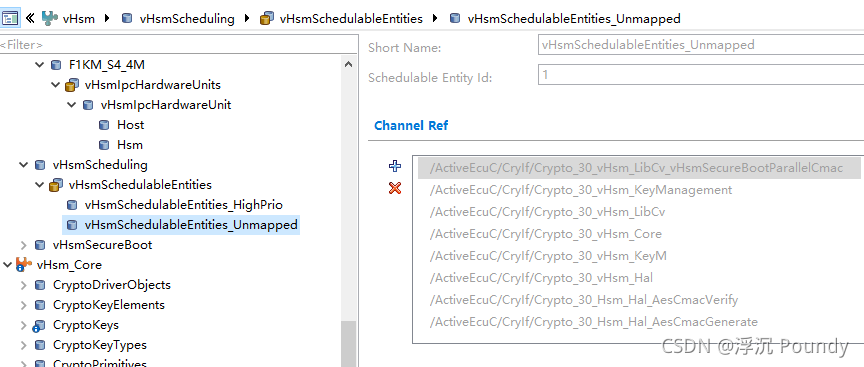

 hsm可以仲裁job的优先级，可以在vHsmSchedulableEntities 中配置，host中请求的job将会由配置的优先级仲裁



Crypto Primitive and Driver Objects in vHsm Configuration

• vHsm_Hal/vHsm_Core/Crypto_30_LibCv/vHsm_Custom这些driver都能提供特定的加密算法（所谓的加密原语primitives）。

• primitive 是加密服务的基础描述，可以在CryptoDriver中配置。每个primitive由算法modes 和 crypto algorithm families 的集合构成，但一般不需要配置，代码中已经预置了一系列的primitive

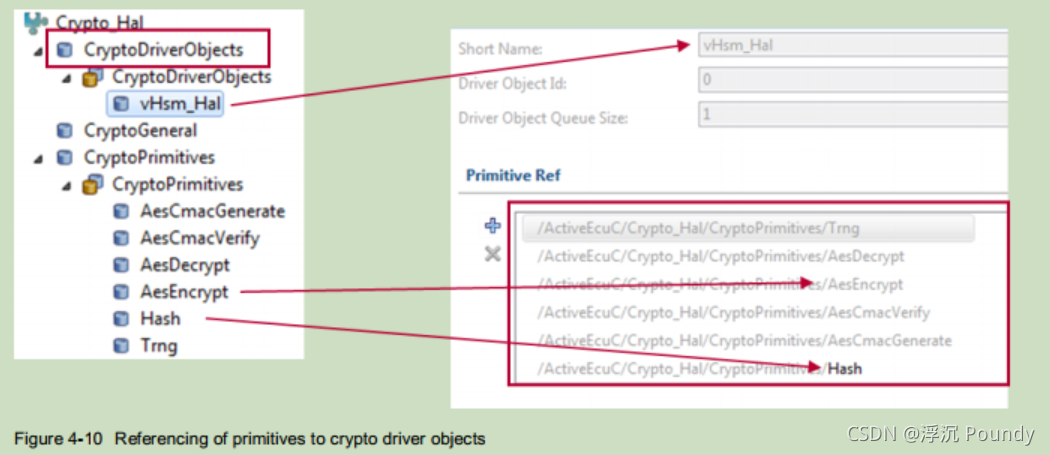

• primmitive需要map到driver object 才能被上层使用，driver object中map的primmitive才代表这个driver object的能力

Crypto Key Configuration

• 配置CryptoKeys 需要ref到CryptoKeyType

• CryptoKeyType由一系列的KeyElements组成

• 每个KeyElements有以下属性：

  • Size

  • Allow Partial Access：This feature must be activated if more memory shall be reserved than initially required. For instance, you want to use AES128 with the option to migrate to AES256 later

  • Read / Write Access

  • Persist

  • Init Value (optional)

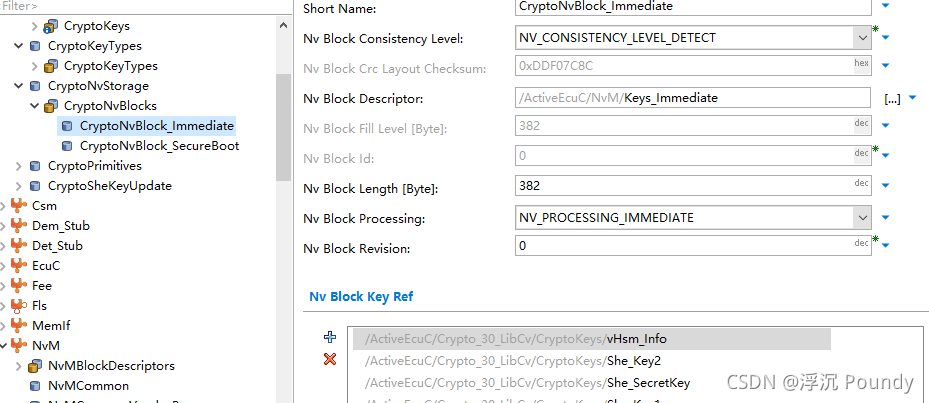

CryptoKey需要在CryptoNvStorage / CryptoNvBlocks 中存储：

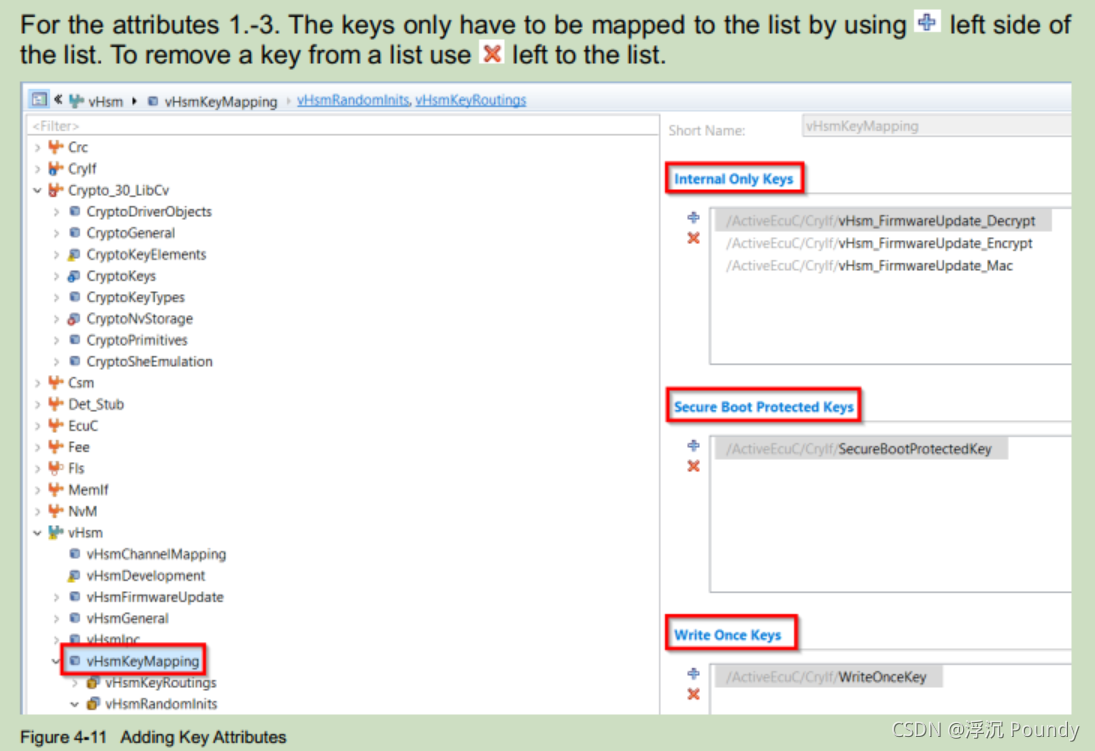

CryptoKey属性：

• Internal Only Keys：仅hsm可以访问

• Secure Boot Protected Keys: secure boot运行期间不可访问，secure boot成功结束后才能访问

• Secure Boot Protected Keys: 仅可写入一次

• Random Init Keys：随机初始值的key，也可以用来生成唯一的key
