反相器后端版图设计

反相器后端版图设计

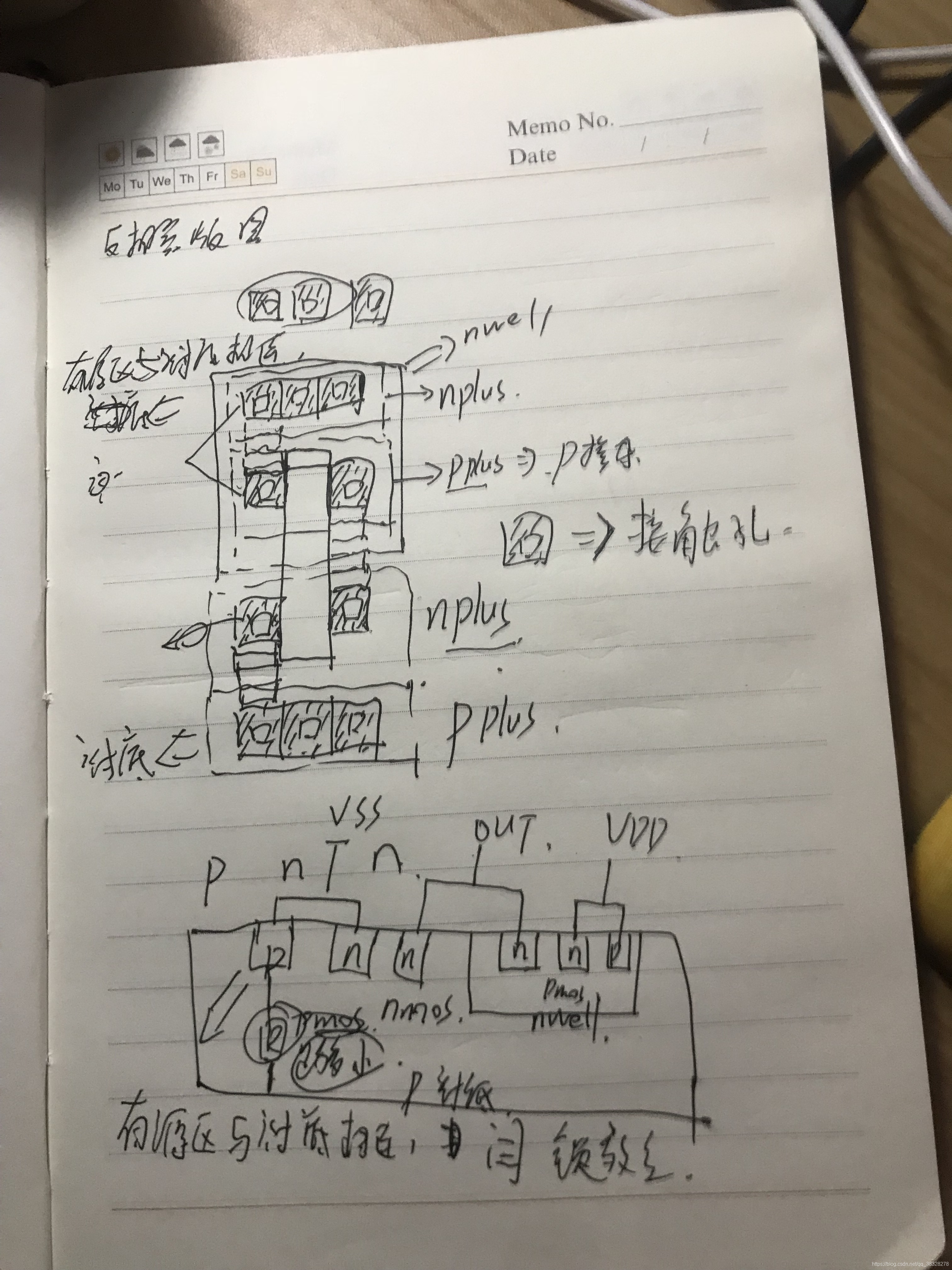

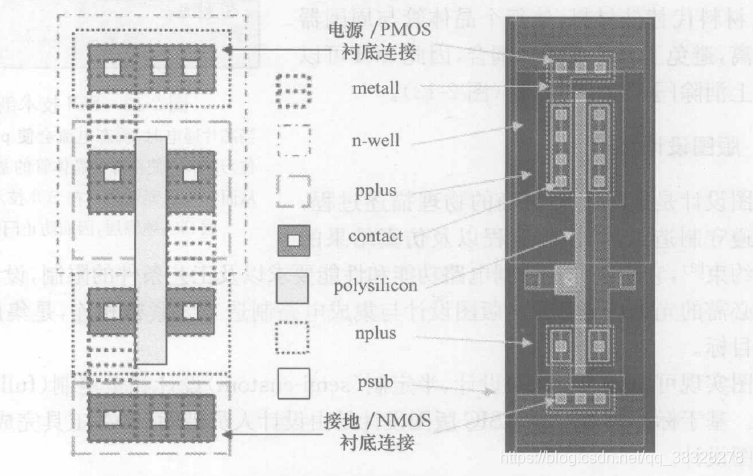

如下图所示是一个典型的反向器版图,在一个p衬底上的n阱做PMOS,上面的长方形白条指多晶硅也就是mos管的栅极,然后栅的左右是源极,源极通过有源区和衬底相连,因而通过金属和上方的contact相连,这个contact就是和衬底的接触,同时有源区和衬底会存在电阻,如果这个电阻过大就会产生闩锁效应。
在这里插入图片描述
在这里插入图片描述

### SMIC工艺下的反相器版图设计及相关资料 在进行基于SMIC工艺的反相器版图设计时,通常需要结合具体的PDK(Process Design Kit)来完成电路的设计与验证。以下是关于如何利用SMIC工艺库实现反相器版图设计的相关说明: #### 1. PDK安装与配置 为了支持SMIC工艺,需先下载并正确配置对应的PDK文件。这些文件包含了特定于该工艺的技术参数、器件模型以及用于仿真的标准单元库[^4]。 ```bash # 创建目录结构以便管理项目和PDK文件 mkdir ~/EDA/SMIC_Project/ cd ~/EDA/SMIC_Project/ # 将SMIC提供的PDK解压到指定路径 tar -zxvf smic_pdk.tar.gz -C ./PDK/ ``` #### 2. 反相器原理图创建 通过Cadence Virtuoso平台中的`Design -> Create Cellview from Cellview`功能可以快速建立所需的symbol,并将其关联至实际物理布局[^3]。 - **步骤解析** 使用Virtuoso工具绘制基本CMOS反相器拓扑结构,即由PMOS管和NMOS管组成的核心逻辑部分[^2]。 #### 3. 寄生参数提取与前后仿真对比分析 完成初步设计之后,执行前向模拟评估静态特性曲线如传输延迟时间等性能指标。随后导入经过LVS/DRC校验后的GDSII格式数据以开展后端精确计算过程[^1]。 ```python import matplotlib.pyplot as plt def plot_transfer_characteristics(v_in, v_out): """ 绘制输入电压 vs 输出电压关系 """ plt.figure(figsize=(8,6)) plt.plot(v_in,v_out,'b-o') plt.title('Inverter Transfer Characteristics', fontsize=16) plt.xlabel('$V_{in}$ (Volts)',fontsize=14);plt.ylabel('$V_{out}$ (Volts)',fontsize=14); plt.grid(True);plt.show() v_input = [0,.5,1];output_voltage=[1,.7,.2]; plot_transfer_characteristics(v_input,output_voltage) ``` #### 4. 下载资源建议 针对希望获取更多有关SMIC技术节点上具体应用案例或者教学文档的需求者来说,可以从以下几个方面入手寻找合适的学习材料: - 官方网站发布的技术白皮书; - 高校微电子学院开设的专业课程讲义; - 行业内资深工程师撰写的博客文章分享经验心得。
