这篇介绍的是反相同相比例方法电路的理论计算和Multisim的电路仿真。

后面积分微分电路，以及有源无源滤波器的笔记会涉及频域，会穿插几节b站up，DR_CAN在动态系统的建模与分析专题中的几篇关于一阶系统的频率响应和Bode图的相关内容。

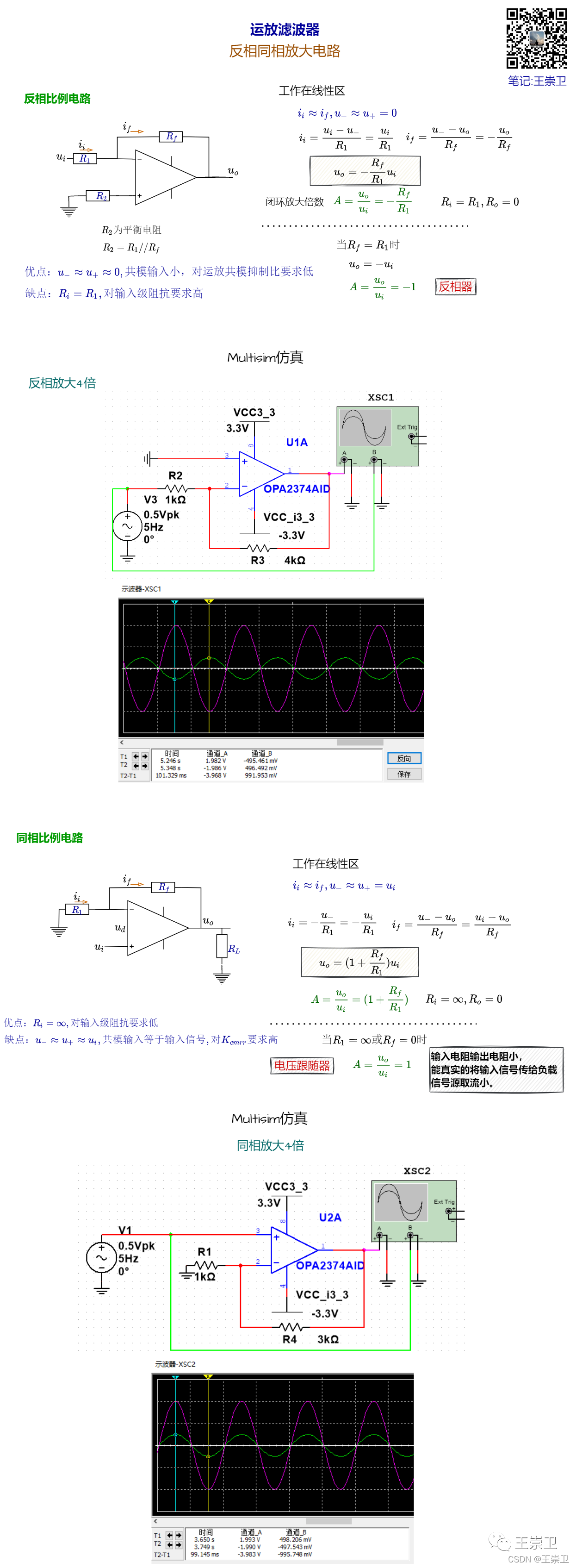

反相同相比例放大电路

1. 运放工作在线性区，根据“虚短，虚断”，可以推导出相应的放大倍数。

2. 反相比例电路的优点：u-=u+=0,共模输入小，对运放的共模抑制比要求低。

3. 反相比例电路的缺点：Ri=R1,对运放前面的输入级的阻抗要求高，会影响设计的放大倍数。

4. 当反馈电阻=R1的时候，电路成了一个反相器。

5. 同相比例电路的优点：输入电阻Ri无穷，对输入级的阻抗要求低。

6. 同相比例电路的缺点：u-=u+=ui,共模输入等于输入信号，那么对运放的共模抑制比的要求高。

7. 当R1无穷大，或者反馈电阻=0的时候，这个电路成了电压跟随器。
