*陶瓷电容、铝电解电容、钽电容、固体电容的讲解

**陶瓷电容、铝电解电容、钽电容、固体电容的讲解

关于电容，大家应该都很熟悉，比较常用的大概是这四种：陶瓷电容、铝电解电容、钽电容、固体电容。我也是最近才想把这些电容搞懂一下，工艺、特点、应用场合等方面，但也没找到很详细全面讲解的文章，所以就分别找了一下，整理给大家，如果有什么意见，也欢迎也提出啊！
首先是来自陶瓷电容的自我介绍：”我呢，是由瓷片交替叠在一起烧制而成。电路性能很好，温度对我没有太大的影响。我的ESR、ESL值也很低，自谐频率比较高，主要用于G以下的滤波，而且，我比较便宜！但是唯一不好的就是我的抗弯曲能力较弱，PCBA弯曲变形的话，我也可能开裂失效哦！“
退场
（猜想：可能与陶瓷电容的工艺有关，毕竟它是由瓷片交替叠在一起烧制的）
“大家好，我的名字是铝～电解电容，我的内部是用纸隔开的铝箔电极卷绕，有电解液，正如你们所看到的那样，我穿着铝制外壳的衣服。（内部绕纸上有电解液，因为之前拆开过，如果大家想详细了解，也可以拆一个看看哦！），我很怕热，如果温度过高，我可能会爆炸哦（大于109摄氏度），我的ESR也比较大，工作频率也很低，一般在M以下的滤波场合中使用，因为频率高了，ESR也会变大。可以用到电源的输出滤波哦！我的优点就是耐压值可以做到很大，可以满足大部分需求，但是，呜呜，我有寿命问题，所以在要求不苛刻的情况下使用时，选择容量大一点的，体积小一点的哦！（偷偷告诉你，容量越大，ESR越小哦，体积小一点，可以避免电解液的挥发，我也可以工作的久一点啦），啦啦啦～，我的介绍结束咯“
哒哒哒，钽电容来咯，也是个会爆炸的家伙哦！
”Hey～，额，hello,my name is 钽电容，哈哈哈，我和那位铝电解电容应该是本家啦，我也算是电解电容的一种，但是，我的电解质是金属～钽。但我比那家伙厉害多了，我的ESR低，高频特性好（覆盖铝电解电容），可以用在大容量滤波的地方。但是我的耐压值不如它，而且很低。我也会爆炸，但我不害怕高温，我的寿命也很长，没有问题！另外，虽然很不情愿，但我必须坦诚，我的抗浪涌能力很差，纹波电流超过额定值会爆炸哦（很可能由于一个大的瞬时电流而导致电容烧毁），所以，各位小姐姐，小哥哥，选择我，要谨慎啊！最后一句话，我有点贵哦！”
“我来压轴了。我就是人美路子野，话少实力强，由导电性高分子材料作为介电材料的固体电容，不多说，三句话：高性能，寿命长，低ESR和高额定纹波电流，最后再加一个字：贵！”

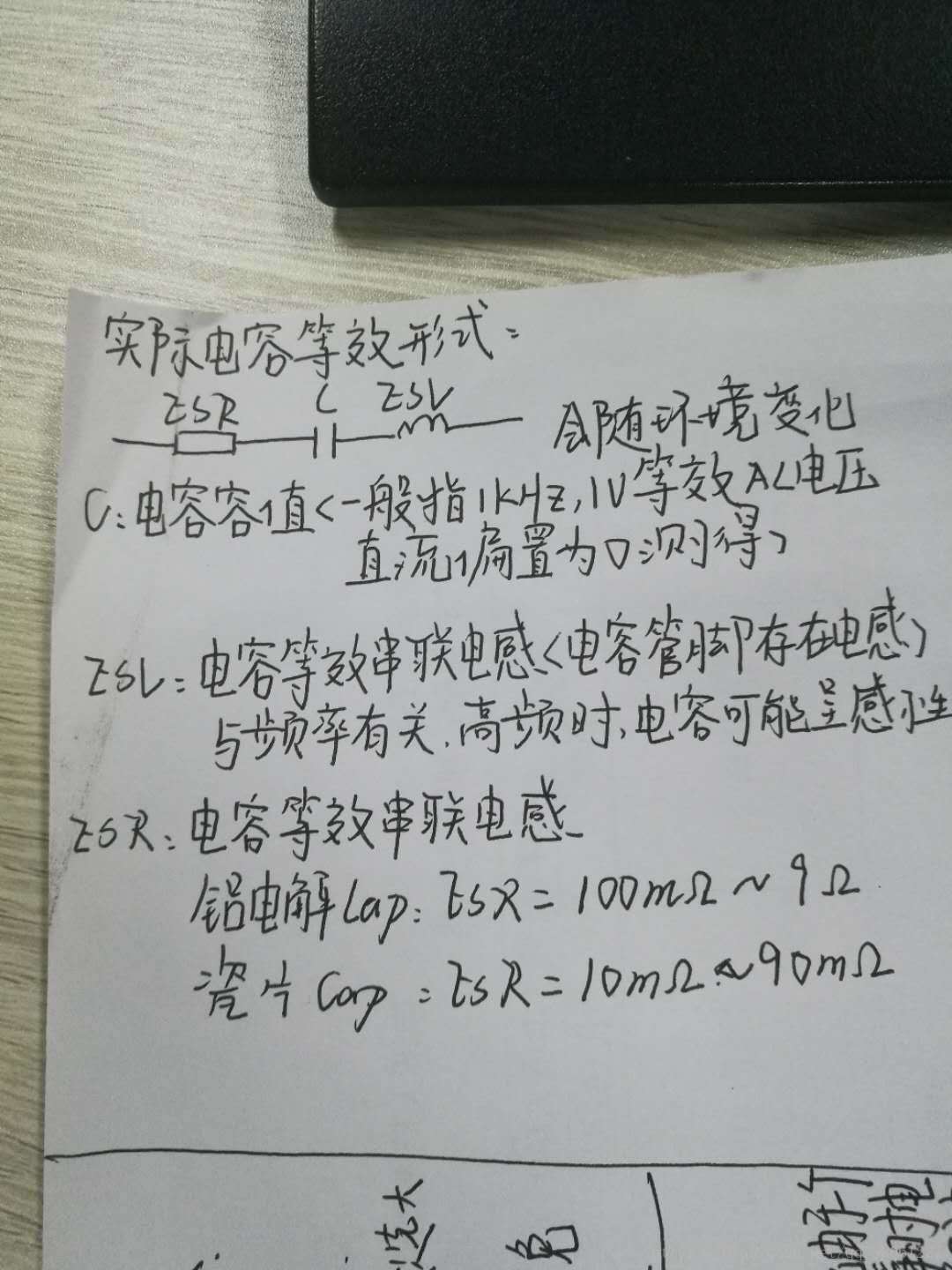

（我们日常用到最多的是电解电容和陶瓷电容了，固体电容实在了解不多，所以就简单带过。有需要了解的小伙伴可能需要自行查找了）最后图片为ESL和ESR与电容关系的简单介绍，不清楚的小伙伴可以看一下！
