思科模拟器：通过一台三层交换机及两台二层交换机和6台电脑划分3个VLAN，并建立三个网关让电脑之间互通

实验内容：通过一台三层交换机及两台二层交换机和6台电脑划分3个VLAN，并建立三个网关让电脑之间互通

实验工具：Cisco Packet Tracer 6.0

使用设备：

电脑六台（电脑1、电脑2、电脑3、电脑4、电脑5、电脑6、）：

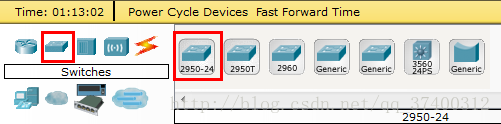

2950-24二层交换机两台（二层交换机1、二层交换机2）：

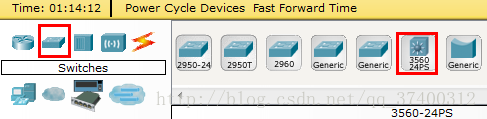

3650-24PS三层交换机一台（三层交换机）：

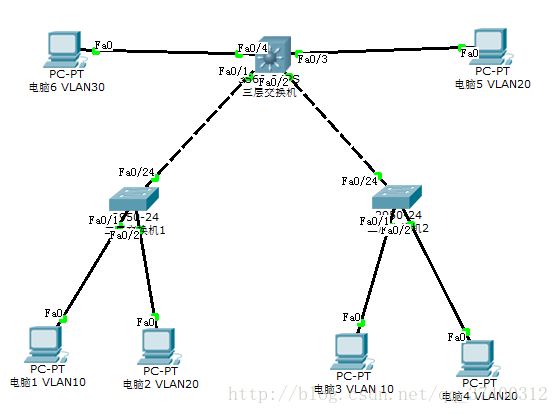

连接图：通过直连线将电脑于与交换机连接，通过交叉线将二层交换机与三层交换机连接

注：

电脑1的FastEthernet0接口连二层交换机1的FastEthernet0/1接口

电脑2的FastEthernet0接口连二层交换机1的FastEthernet0/2接口

电脑3的FastEthernet0接口连二层交换机2的FastEthernet0/1接口

电脑4的FastEthernet0接口连二层交换机2的FastEthernet0/2接口

电脑5的FastEthernet0接口连三层交换机的FastEthernet0/3接口

电脑6的FastEthernet0接口连三层交换机的FastEthernet0/4接口

二层交换机1的FastEthernet0/24接口连三层交换机的FastEthernet0/1接口

二层交换机2的FastEthernet0/24接口连三层交换机的FastEthernet0/2接口



实验步骤：

1.点击电脑1，切换到【桌面】界面，进行如图所以的IP配置



2.点击电脑2，切换到【桌面】界面，进行如图所以的IP配置



同样的操作，点击剩下的电脑，进行如下配置

电脑3：

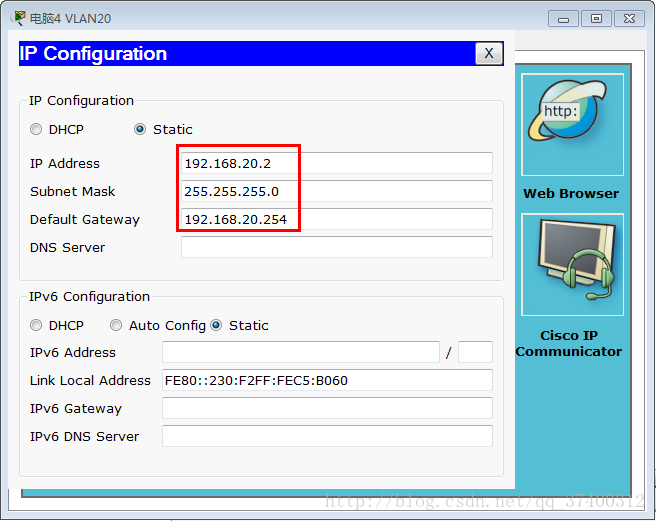

电脑4：



电脑5：



电脑6：



3.点击二层交换机1，切换到【命令行】界面，按回车开始输入命令行，完整代码如下：

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#int fa0/1

Switch(config-if)#sw ac vl 10

Switch(config-if)#vlan 20

Switch(config-vlan)#int fa0/2

Switch(config-if)#sw ac vl 20

Switch(config-if)#int fa0/24

Switch(config-if)#sw mo tr

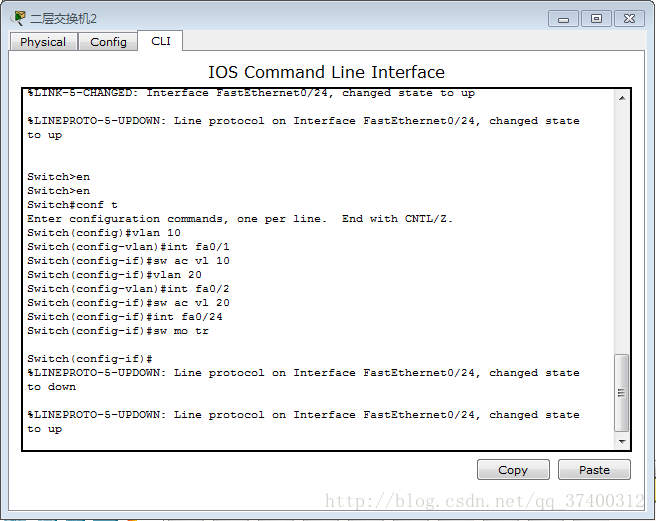

4.点击二层交换机2，切换到【命令行】界面，同二层交换机1相同命令：

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#int fa0/1

Switch(config-if)#sw ac vl 10

Switch(config-if)#vlan 20

Switch(config-vlan)#int fa0/2

Switch(config-if)#sw ac vl 20

Switch(config-if)#int fa0/24

Switch(config-if)#sw mo tr

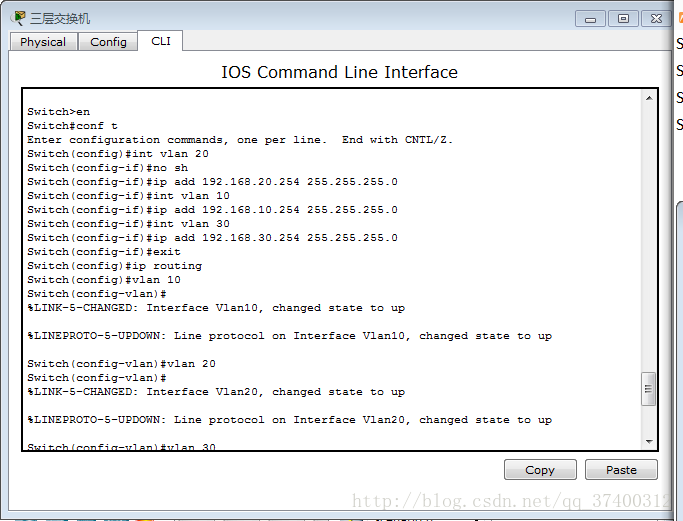

5.点击三层交换机，切换到【命令行】界面，输入以下命令：

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#int vlan 20

Switch(config-if)#no sh

Switch(config-if)#ip add 192.168.20.254 255.255.255.0

Switch(config-if)#int vlan 10

Switch(config-if)#ip add 192.168.10.254 255.255.255.0

Switch(config-if)#int vlan 30

Switch(config-if)#ip add 192.168.30.254 255.255.255.0

Switch(config-if)#exit

Switch(config)#ip routing

Switch(config)#vlan 10

Switch(config-vlan)#

%LINK-5-CHANGED: Interface Vlan10, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up



Switch(config-vlan)#vlan 20

Switch(config-vlan)#

%LINK-5-CHANGED: Interface Vlan20, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up



Switch(config-vlan)#vlan 30

Switch(config-vlan)#

%LINK-5-CHANGED: Interface Vlan30, changed state to up



%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan30, changed state to up

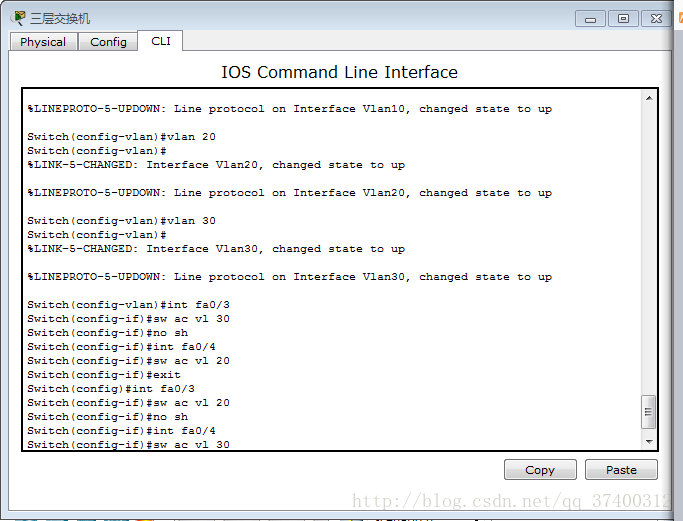

Switch(config)#int fa0/3

Switch(config-if)#sw ac vl 20

Switch(config-if)#no sh

Switch(config-if)#int fa0/4

Switch(config-if)#sw ac vl 30

Switch(config-if)#no sh

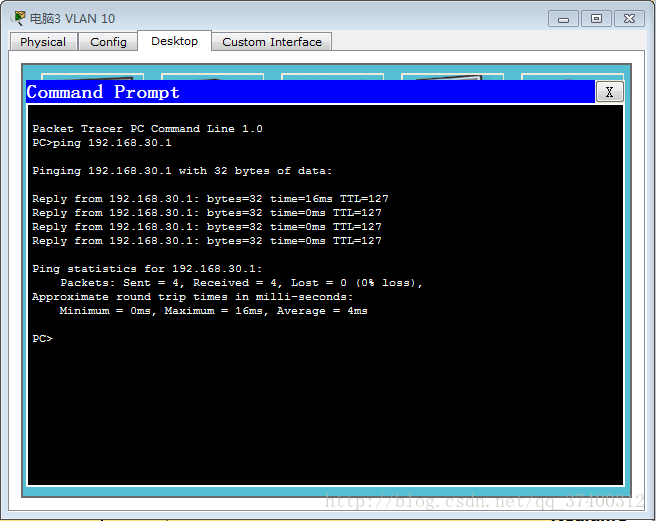

7.此时，我们打开任意一台电脑的【命令行】界面，ping任意一台电脑的IP地址，均应该成功：（我们以电脑3来ping电脑6的IP地址为例）
