思科模拟器CIsco Packet Tracer利用三层交换机实现VLAN间路由

版权声明:如果对大家有帮助,大家可以自行转载的。https://blog.youkuaiyun.com/qq_37992321/article/details/84668638
1.技术原理:
三层交换机具备网络层的功能,实现 VLAN 相互访问的原理是:利用三层交换机的路由功能,通过识别数据包的 IP 地址,查找路由表进行选路转发,三层交换机利用直连路由可以实现不同 VLAN 之间的相互访问。三层交换机给接口配置 IP 地址。采用 SVI(交换虚拟接口)的方式实现 VLAN 间互连。SVI 是指为交换机中的VLAN 创建虚拟接口,并且配置 IP 地址。

2.拓扑图:

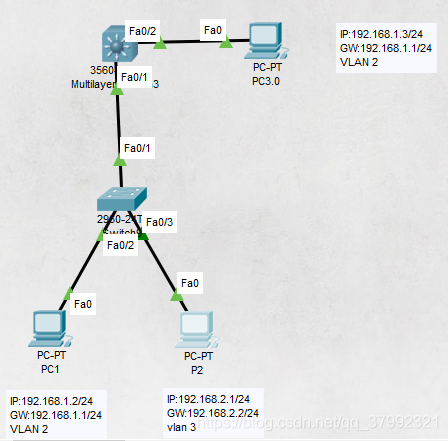

在这里插入图片描述
3.二层交换机上配置:

Switch>en
Switch#conf t
Switch(config )#vlan 2
Switch(config-vlan)#exit
Switch(config )#vlan 3
Switch(config-vlan)#exit
Switch(config )#int fa 0/2
Switch(config-if)#switchport access vlan 2
Switch(config-if)#exit
Switch(config )#int fa 0/3
Switch(config-if)#switchport access vlan 3
Switch(config-if)#exit
Switch(config )#int fa 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#end

4.三层交换机上的配置:

Switch>en
Switch#conf t
Switch(config
参考资源链接:[Cisco Packet Tracer入门教程:从交换机配置到路由详解](https://wenku.youkuaiyun.com/doc/6468b2af5928463033dd233c?utm_source=wenku_answer2doc_content) 在学习网络技术的过程中,了解如何在Cisco交换机上配置VLAN路由是非常关键的。为了帮助你更深入地掌握这一技能,我推荐你使用这本《Cisco Packet Tracer入门教程:从交换机配置到路由详解》。该教程详细介绍了PacketTracer模拟器的使用,并结合实例,帮助读者从零基础逐步掌握网络设备的配置和管理。 首先,你需要打开PacketTracer软件,选择合适的CISCO设备进行操作。对于VLAN的配置,你将学习如何将交换机端口分配到不同的VLAN中,这通常涉及到使用命令`switchport mode access`和`switchport access vlan <VLAN编号>`。配置完VLAN后,你需要在路由器上启用路由功能,并将路由器的子接口配置为与VLAN相对应的逻辑接口,使用`interface <接口类型><编号>.<子接口编号>`命令,然后设置子接口的IP地址并启用IP路由功能。 对于路由配置,你将学习如何使用路由实现不同网络的通信。这包括了静态路由和动态路由的配置。例如,静态路由的配置使用`ip route <目标网络> <子网掩码> <下一跳地址或出接口>`命令。动态路由方面,你可以通过配置RIP、OSPF等协议来让路由器自动学习网络路由信息。 在完成上述步骤后,你应该能够使用PacketTracer模拟器来验证你的配置。例如,你可以通过测试PC机之的连通性来验证VLAN是否正确划分,以及路由是否正确配置。如果希望进一步学习和掌握网络配置的更多细节,建议继续深入学习本教程的相关章节,例如VLAN路由配置和动态路由协议的详细配置指南。 参考资源链接:[Cisco Packet Tracer入门教程:从交换机配置到路由详解](https://wenku.youkuaiyun.com/doc/6468b2af5928463033dd233c?utm_source=wenku_answer2doc_content)
