J-002 Jetson电路设计之电源设计--NANO && XAVIER NX

1 电源说明

Jetson NANO和XAVIER NX核心板的电源为DC-5V。

1.1 电源和系统引脚描述

PIN	名称	描述	方向	类型
251-260	VDD_IN	主电源	输入	5.0V
235	PMIC_BBAT	RTC时钟，板载工作期间，内部会断开连接	双向	1.65V-5.5V
214	FORCE_RECOVERY*	系统恢复按键，下载程序是按下	输入	1.8V
240	SLEEP/WAKE*	控制系统的休眠模式	输入	5V
233	SHUTDOWN_REQ*	关机请求	Output	5V
237	POWER_EN	核心板使能	输入	5V
239	SYS_RESET*	系统复位引脚，可作为输出也可做为输入。一般用于控制载板供电使能。	双向	1.8V
178	MOD_SLEEP*	指示模块休眠的状态	输出	1.8V

SYS_RESET*、FORCE_RECOVERY*、MOD_SLEEP*都外接按键（轻触开关）

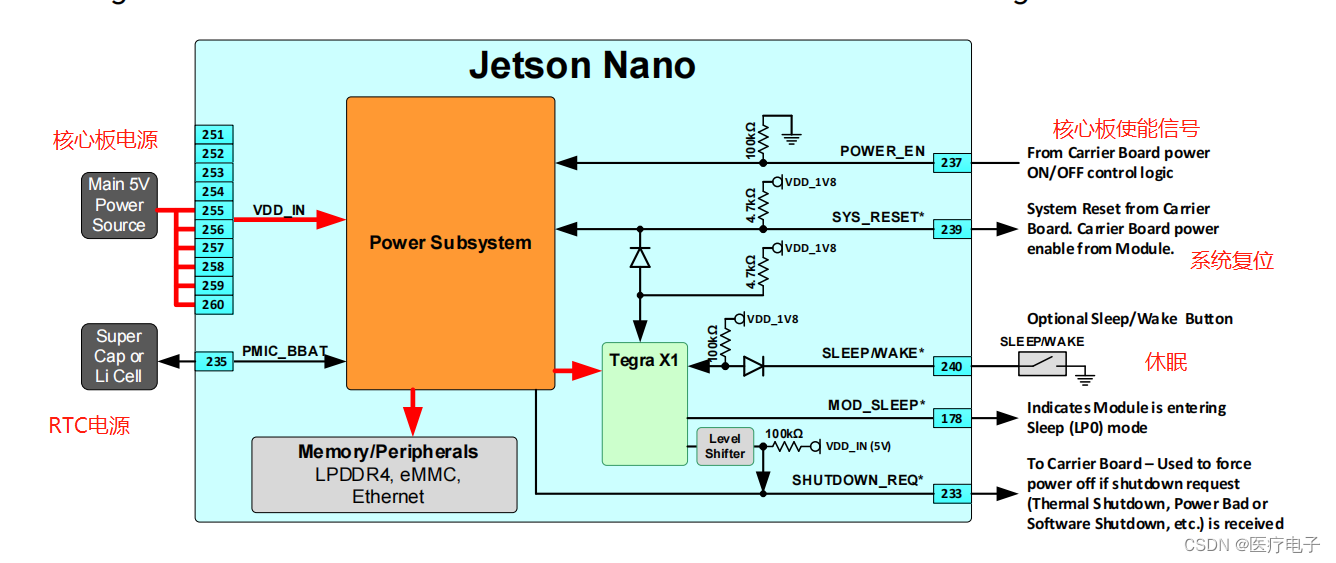

1.2 电源控制框图详情

• 核心板上电的电源为5V，最大的电流为4A。

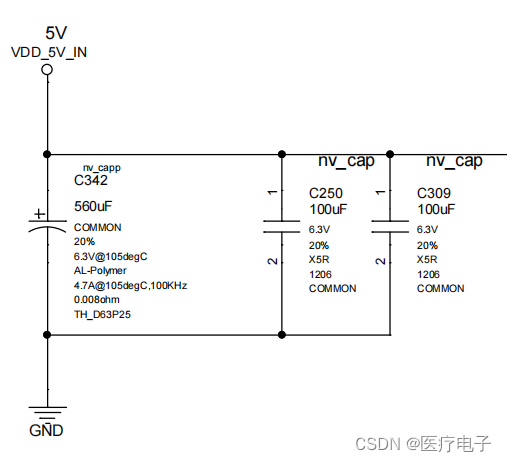

  按照1A电流对应100uF的续流电容。应大于400uF，官网上采用的电容为560uF。

  注意：官网上电容的耐压值为6.3V，不建议这样设计。（耐压值至少为最大电压的2-2.5倍）
• RTC电源的供电范围1.65-5.5V，板载上电时，不消耗纽扣电池电能。

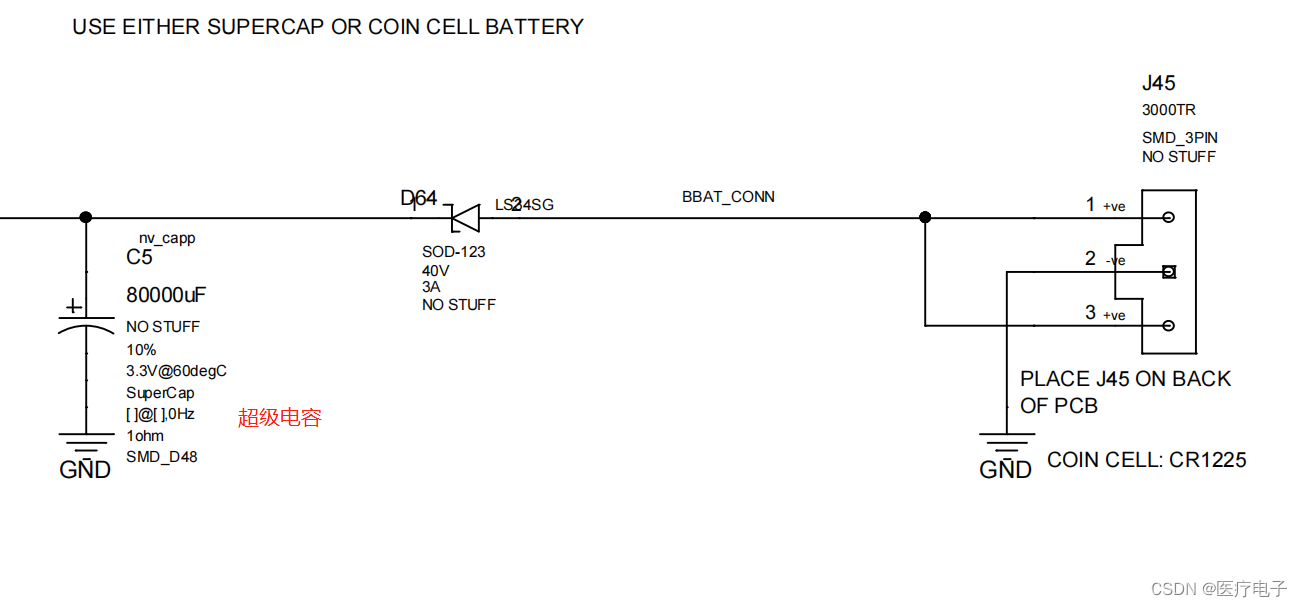

  RTC电源的设计方式有两种：1、超级电容（C5），2、纽扣电池（J45）。

• 使能信号，使能（高）和禁止（低）核心板的工作状态，是作为核心板的输入，在时许上有严格的要求，后面会进行详细的描述。
• 系统复位，该引脚既可以作为输入引脚，控制核心板的复位的状态，也可以作为输出，控制载板的上电的使能。
• 关机请求，核心板上电后，电平迅速拉高。

2 上电的时许

2.1 框图分析

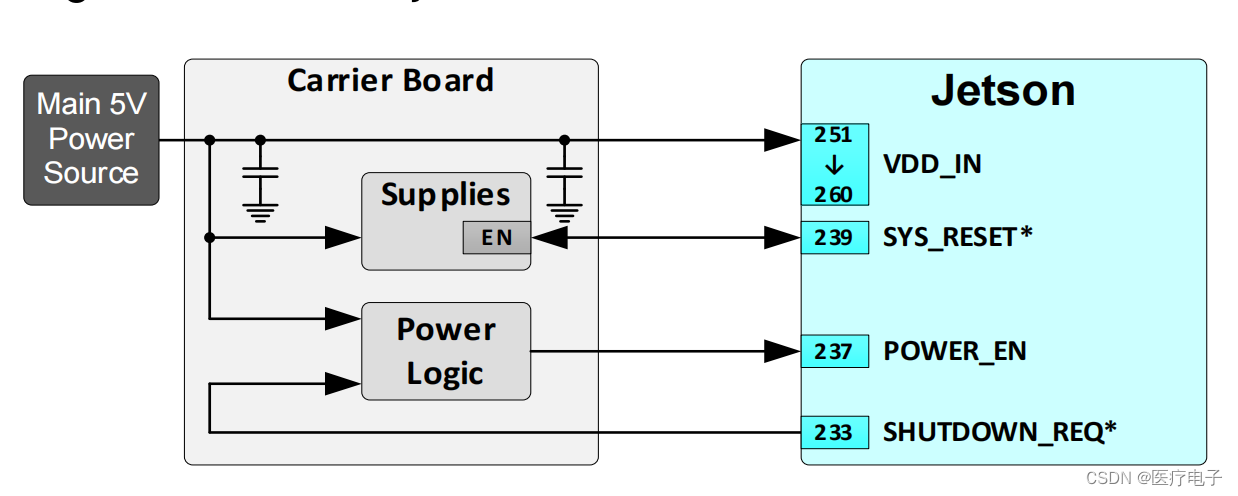

从框图中可以看出：

• 核心板的复位引脚控制载板的上电；
• 核心板电源（5V）和关机请求共同控制核心板的使能。

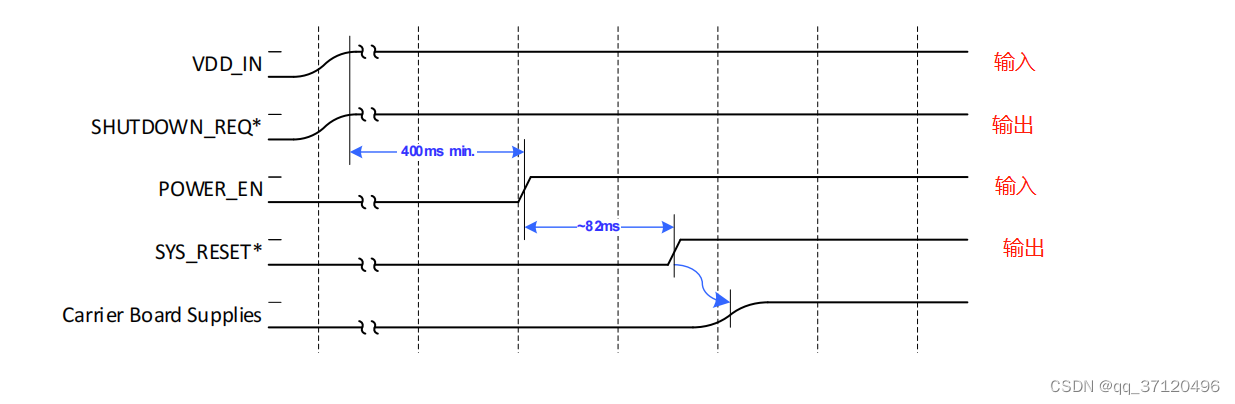

2.2 上电时序

需要控制上电时序，主要是VDD_IN和POWER_EN:

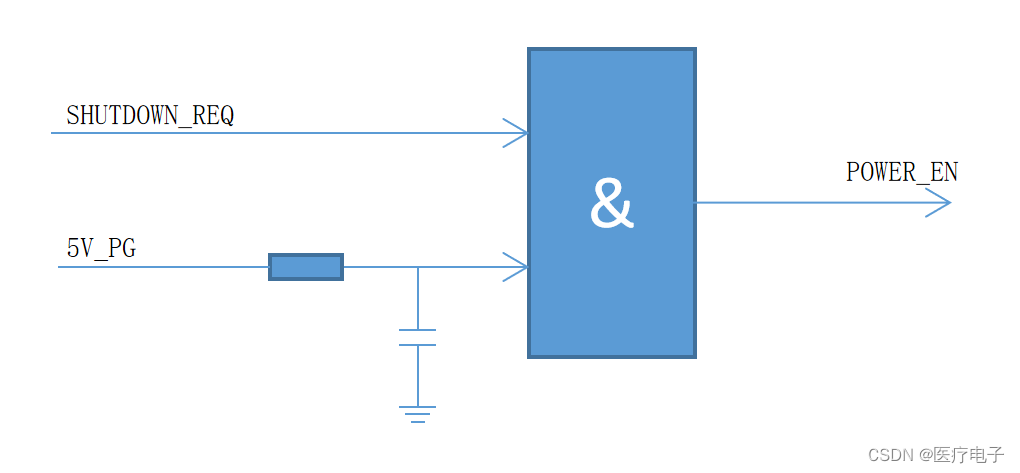

设计思路：官网上推荐的是POWER_EN由VDD_IN和SHUTDOWN_REQ*共同决定，且POWER_EN晚于VDD_IN至少400ms。

• SHUTDOWN输出正常，核心板才能使能（自检）；
• 延时400ms，通过RC电路来实现。（延时时间的具体计算，在我的其他文章中由详细描述）

3 GND引脚

详情见上章
