OSPF路由协议简单介绍及实验

最新推荐文章于 2024-06-18 10:17:52 发布
最新推荐文章于 2024-06-18 10:17:52 发布
阅读量1.3k 收藏 10
点赞数 1
分类专栏： 路由交换防火墙
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_37077262/article/details/104010127
版权
本文介绍了OSPF路由协议的基础知识，包括其作为链路状态协议的角色，工作过程中的邻居列表、链路状态数据库和路由表。详细讲解了OSPF区域的概念，特别是骨干区域和非骨干区域，以及Router ID的选取规则。此外，文章还讨论了DR和BDR的作用以及选举机制。OSPF的度量值COST与网络类型，以及在实际网络部署中需要考虑的因素。最后，通过实验拓扑配置展示了OSPF的配置步骤，并进行了连通性测试。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

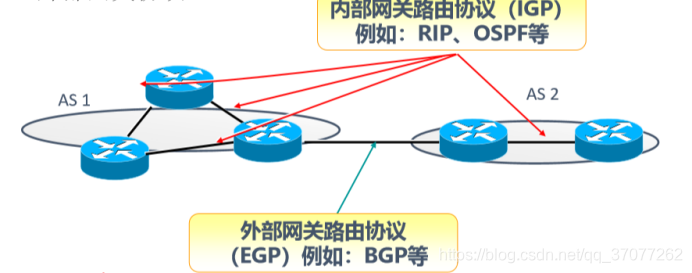

内部网关协议和外部网关协议

自治系统(AS)

内部网关协议(IGP)

外部网关协议(EGP)



OSPF是链路状态路由协议

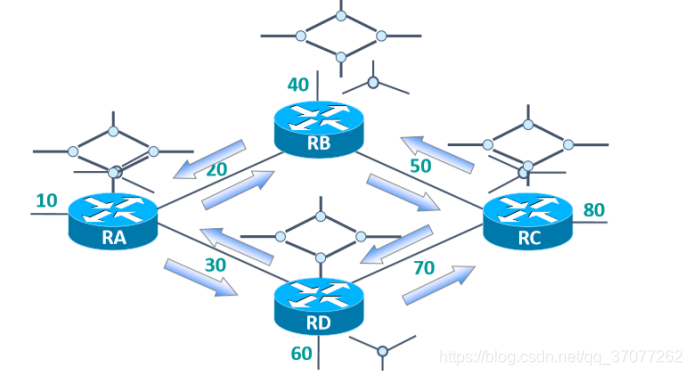

OSPF的工作过程

邻居列表

链路状态数据库

路由表



OSPF区域

为了适应大型的网络，OSPF在AS内划分多个区域

每个OSPF路由器只维护所在区域的完整链路状态信息



区域ID

可以表示成一个十进制的数字

也可以表示成一个IP



骨干区域Area 0

负责区域间路由信息传播

非骨干区域



Router ID

OSPF区域内唯一标识路由器的IP地址



Router ID选取规则

首先，选取路由器loopback接口上数值最高的IP地址

如果没有loopback接口，在物理端口中选取IP地址最高的

也可以使用router-id命令指定Router ID

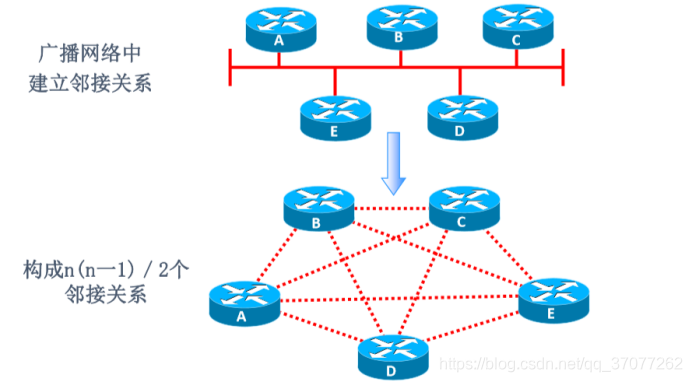

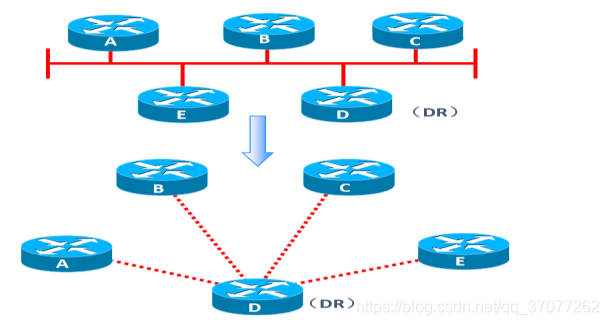

DR和BDR

减少邻接关系的数目



指定路由器(DR)



最低0.47元/天 解锁文章
