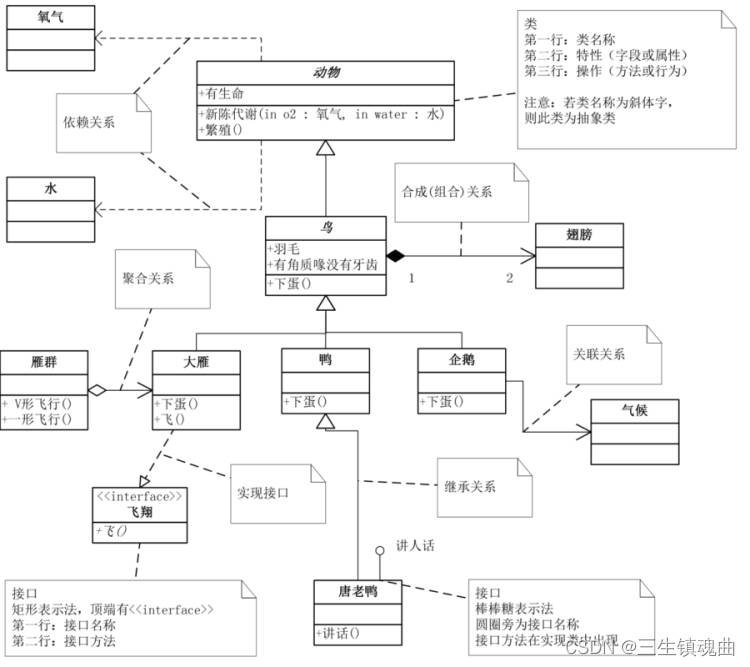

UML类图《大话设计模式》

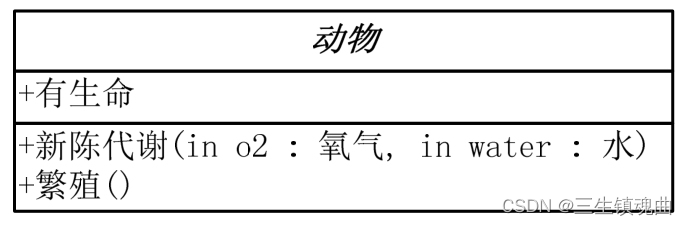

类

• 第一层表示类名，抽象类则用斜体
• 第二层表示特性，比如字段、属性
• 第三层表示操作，比如方法、行为
• +表示public、-表示private、#表示protected

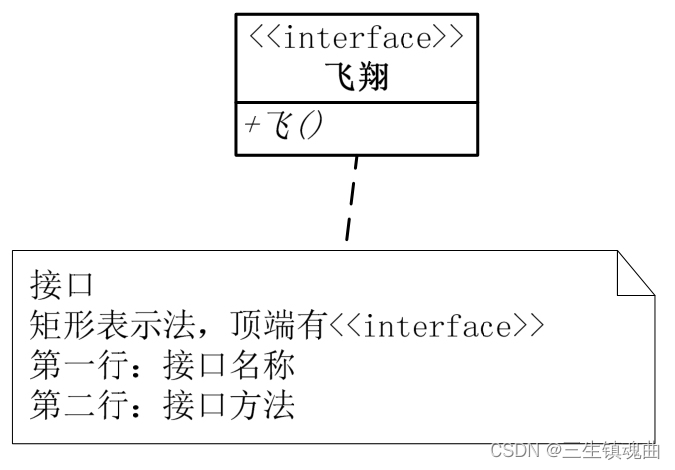

接口

• 顶端有<>
• 第一层表示接口名称
• 第二层表示接口方法

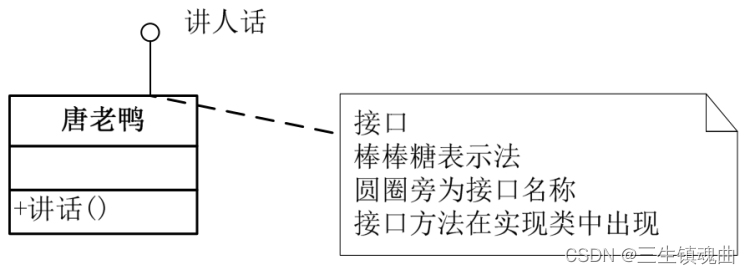

• 棒棒糖表示法
  • 圆圈旁边为接口名称
  • 接口方法在实现类中出现


关系

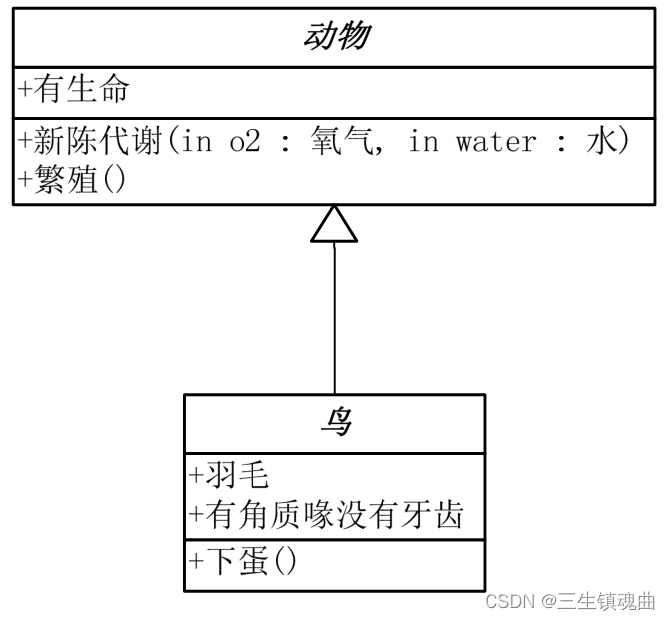

继承类

• 用空心三角形+实线来表示

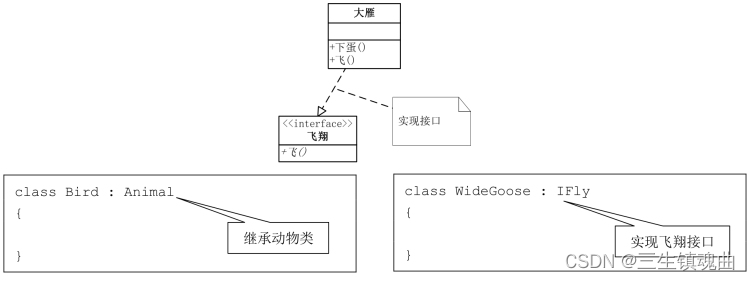

实现接口

• 实现接口用空心三角形+虚线来表示

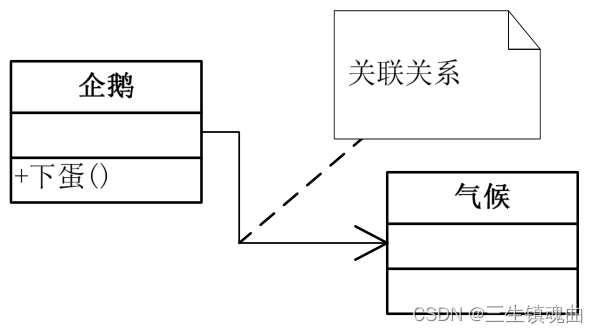

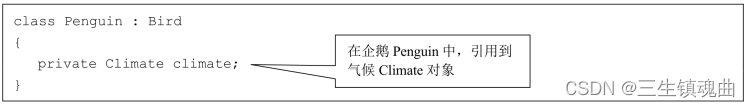

关联关系

• 当一个类“知道”另一个类时，可表示为关联（association）
• 关联关系用实线箭头来表示

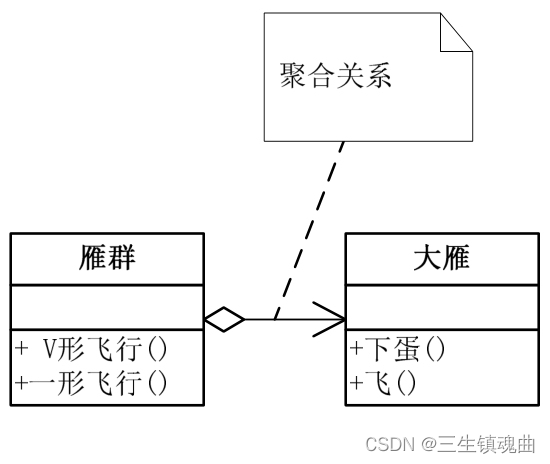

聚合关系（Aggregation）

• 表示一种弱“拥有关系”
• 体现是A对象可以包含B对象
• 但B对象不是A对象的一部分
• 用实心的菱形+实线箭头来表示

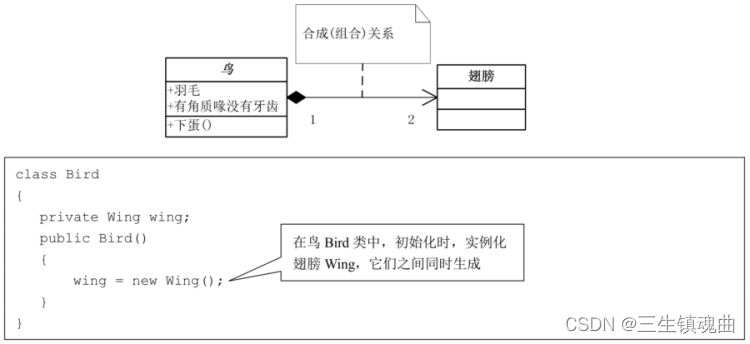

合成（Composition）

• 是一种强“拥有”关系
• 体现了严格的部分和整体关系
• 部分和整体生命周期一致
• 数字部分称为基数
  • 表示一端的类可以有几个实例
  • 比如一只鸟应该有两只翅膀
  • 如果可有无数实例则用n表示
  • 关联、聚合关系也可有基数
• 用实心的菱形+实线箭头来表示

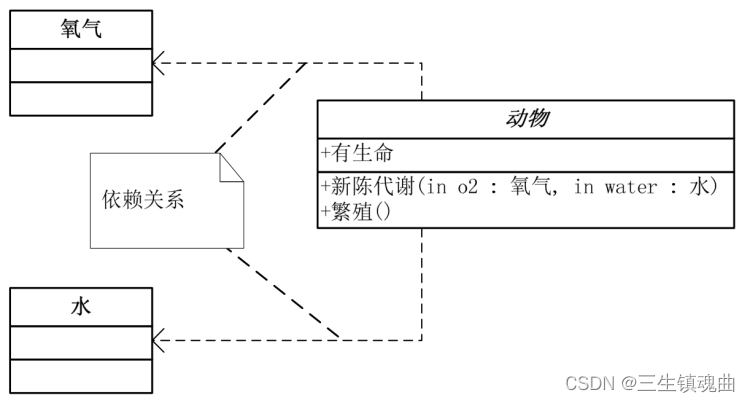

依赖关系（Dependency）

• 动物依赖氧气和水
• 用虚线箭头来表示
