设计模式必备知识——UML类图关系总结

前言

————————————————————————————————————————————————

在《大话设计模式》一书中，每一种设计模式都有它的组成类图，类图属于UML范畴，学好设计模式UML也同等重要，接下来让小编带领大家一起来回顾下UML类图中的各种关系吧

正文

————————————————————————————————————————————————

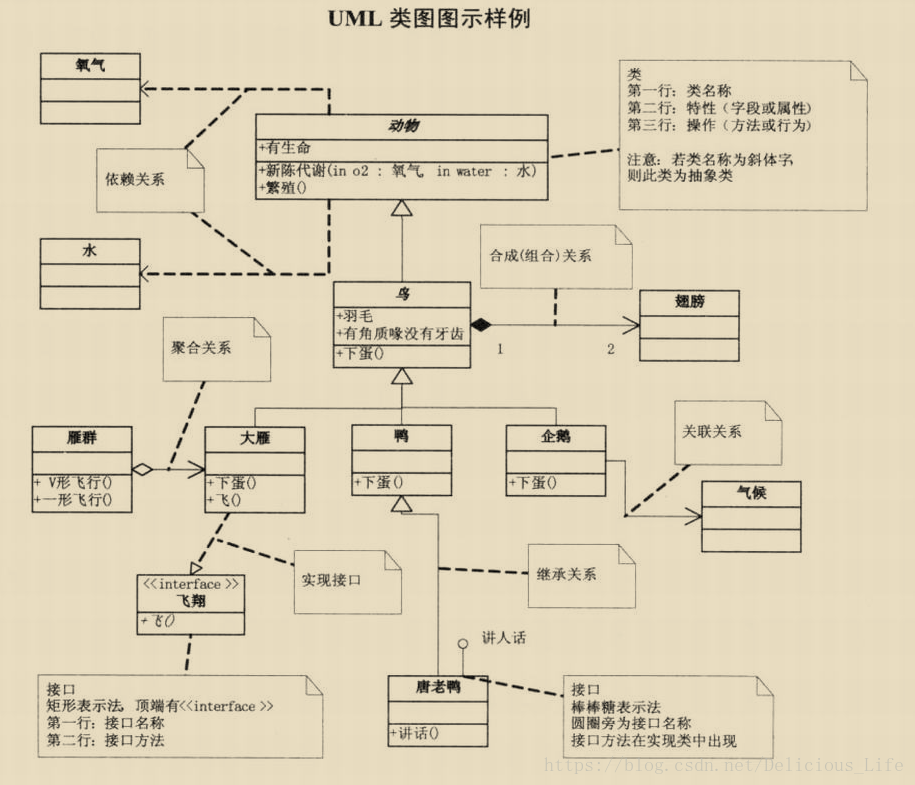

我们用书中的一幅图片举例对各种关系进行阐释。

类

首先，我们看图中"动物矩形框"，它代表一个类，类图分为三层，第一层是类的名称，如果是抽象类，要用斜体显示。第二层是类的特性，通常为字段和属性。第三次是类的操作，通常是方法和行为。前面的符号"+"表示public，"-"表示private，"#"表示protected。

接口

接口图位于上图的左下角"飞翔"，如图，它与类图的区别主要是顶端有《interface》显示。第一行是接口名称，第二行是接口方法。接口还有另一种表示方法，俗称棒棒糖表示法，比如图中的唐老鸭类就是实现了'讲人话'的接口。

继承关系

继承关系，如鸟类和动物类之间的关系，因为鸟属于动物。继承关系用空心三角形+实现来表示。
