一、RNG简介

STM32F4带有硬件随机数发生器，采用模拟电路实现。

二、RNG相关寄存器

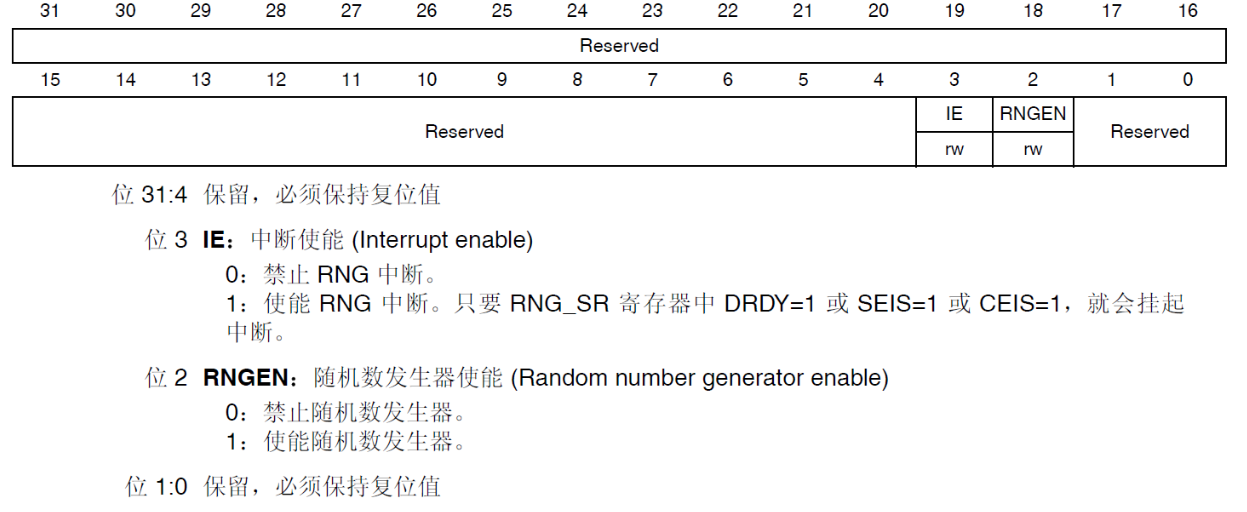

RNG 控制寄存器：RNG_CR

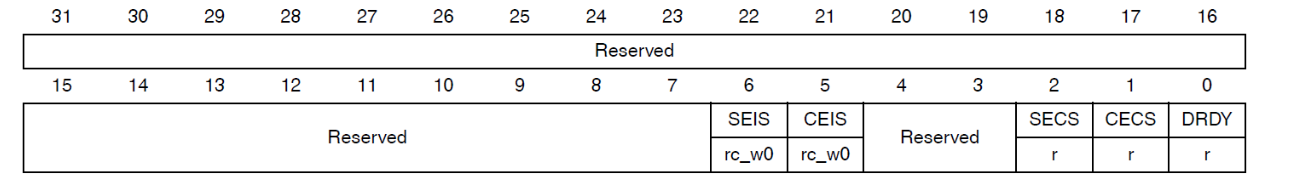

RNG 状态寄存器：RNG_SR

DRDY 位用于表示 RNG_DR 寄存器包含的随机数的数据是否有效，如果该位为 1，则说有效，可以读取。

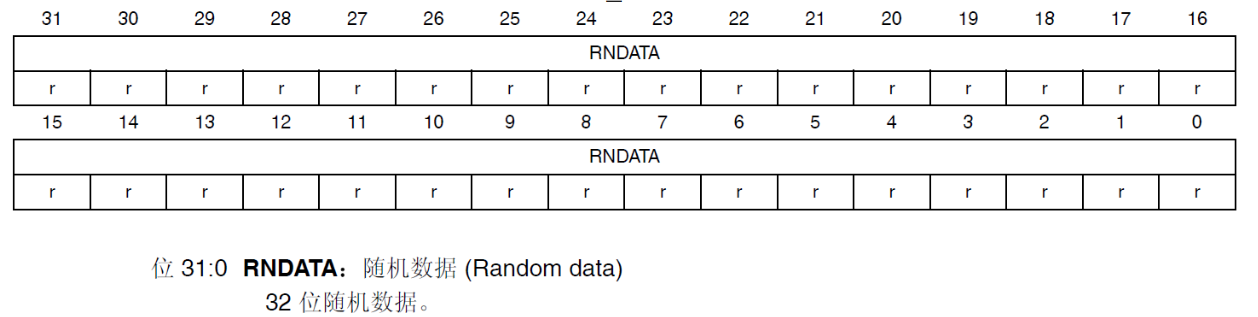

RNG 数据寄存器：RNG_DR

三、STM32CubeMX配置

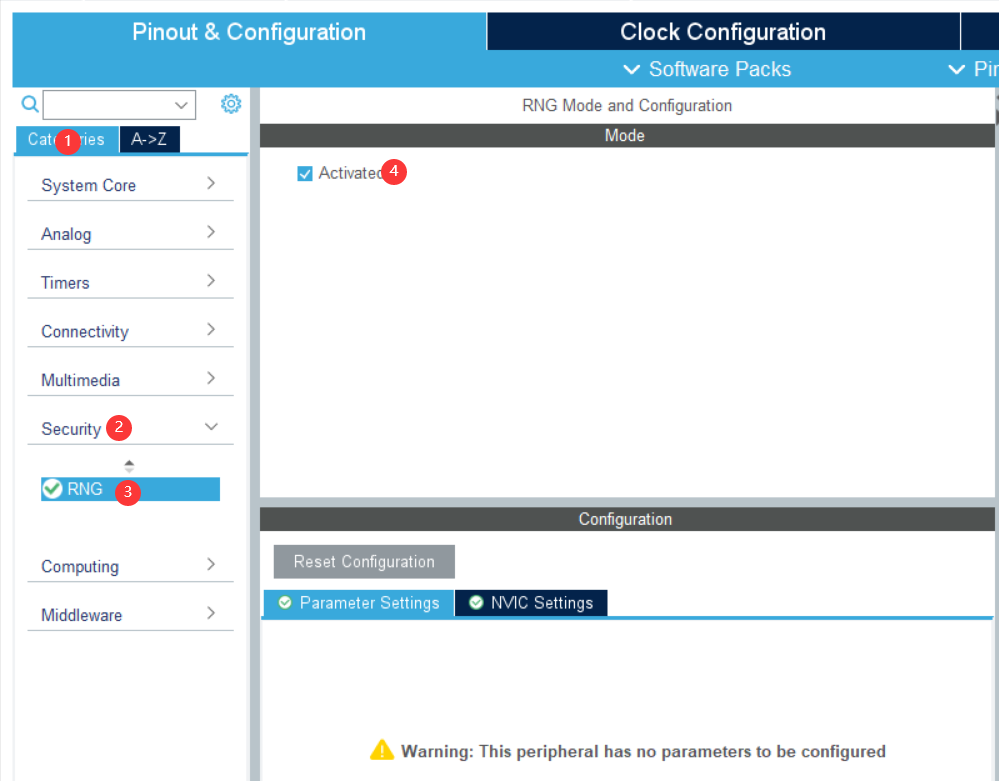

使能RNG

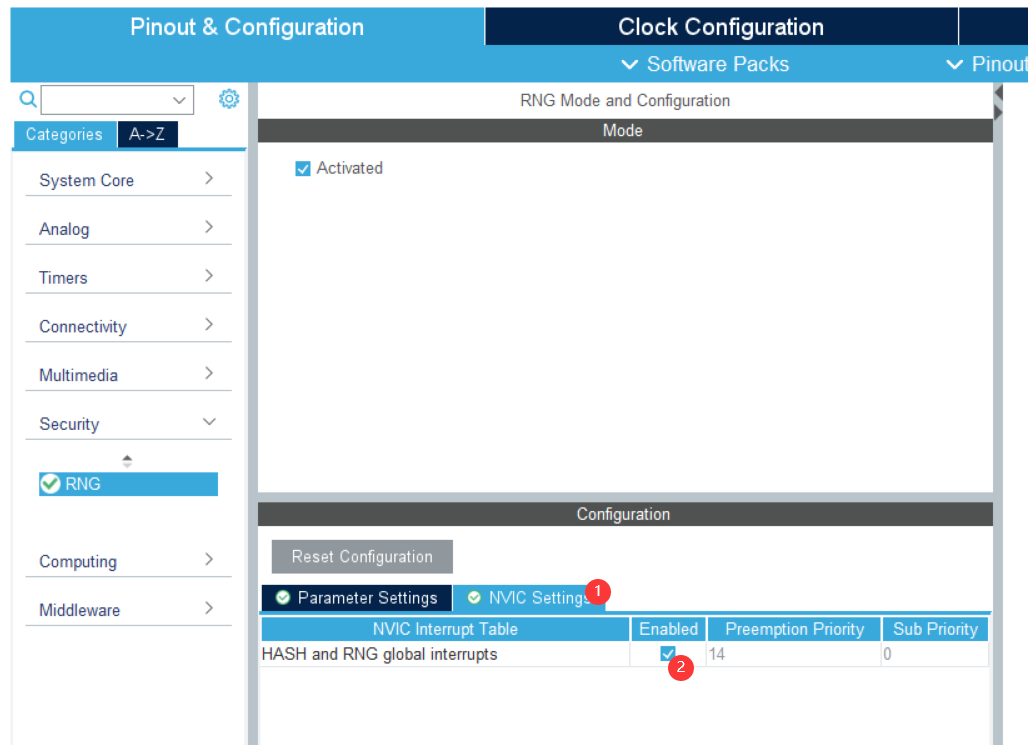

设置NVIC

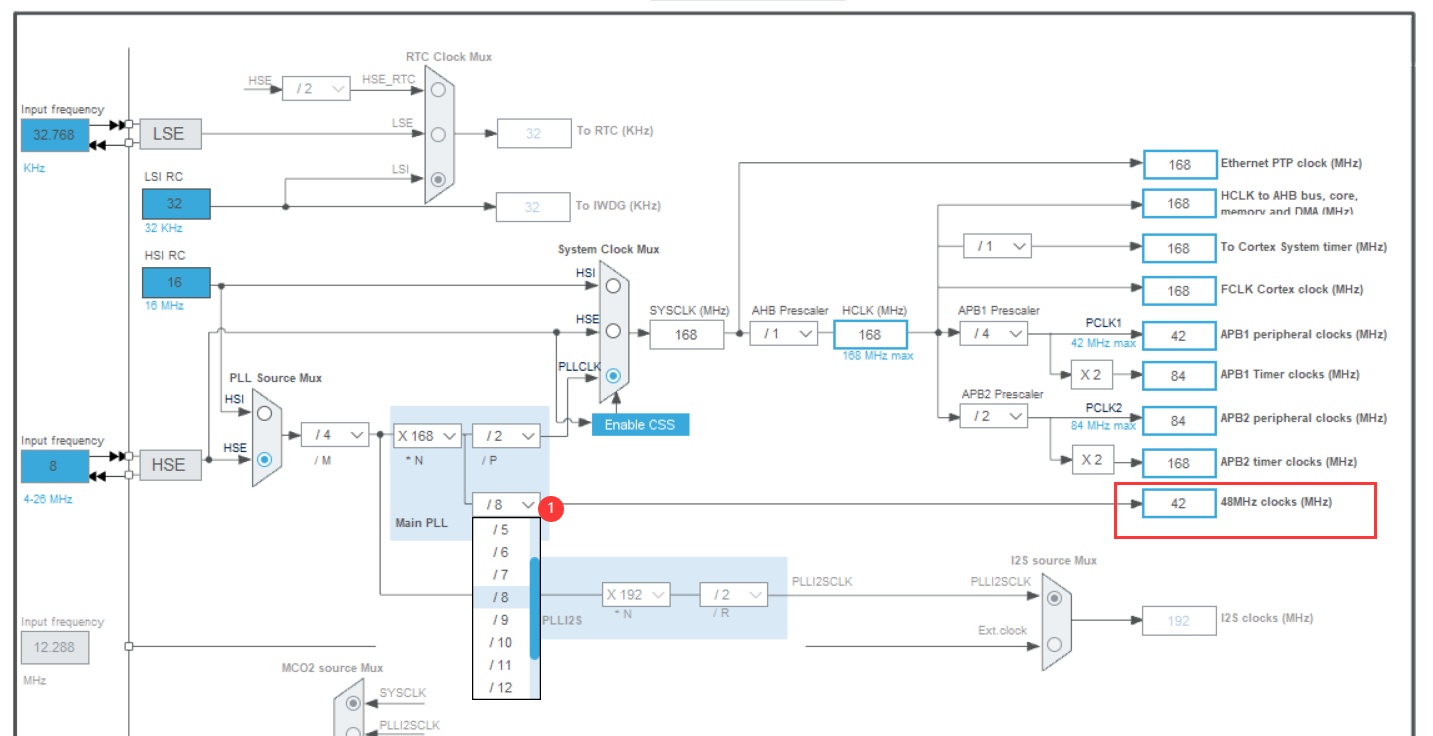

设置时钟

四、所用HAL库函数

	__HAL_RCC_RNG_CLK_ENABLE();//使能RNG时钟
	__HAL_RNG_GET_FLAG(&RNG_Handler,RNG_FLAG_DRDY);//读取RNG_SR寄存器DRDY位状态
	HAL_RNG_GetRandomNumber(&RNG_Handler);//获取随机数
