MIPI简介

**
MIPI (Mobile Industry Processor Interface) 是2003年由ARM, Nokia, ST ,TI等公司成立的一个联盟，目的是把手机内部的接口如摄像头、显示屏接口、射频/基带接口等标准化，从而减少手机设计的复杂程度和增加设计灵活性。

MIPI联盟下面有不同的WorkGroup，分别定义了一系列的手机内部接口标准，比如：

摄像头接口CSI
显示接口DSI
射频接口DigRF
麦克风 /喇叭接口SLIMbus
等等

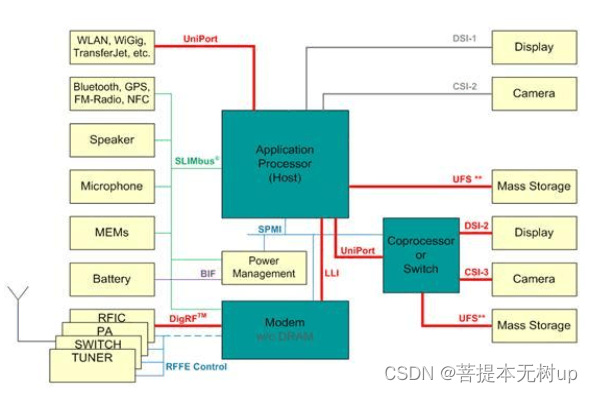

统一接口标准的好处是手机厂商根据需要可以从市面上灵活选择不同的芯片和模组，更改设计和功能时更加快捷方便。下图是按照 MIPI的规划下一代智能手机的内部架构。
在这里插入图片描述
MIPI联盟的MIPI DSI规范
MIPI名词解释
DCS（Display Command Set）
DSC是用于命令模式显示模块的标准化命令集

DBI、DPI（Display Bus Interface,Display Pixel Interface）
DBI:具有显示控制器和帧缓冲区的显示模块并行接口
DPI:无显示控制器和帧缓冲区的显示模块并行接口

DSI、CSI（Display Serial Interface，Camera Serial Interface）
DSI:定义了一个位于CPU和显示模组之间的高速串行接口
CSI:定义了一个位于CPU和摄像模组之间的高速串行接口

D-PHY
提供DSI和CSI的物理层定义

MIPI DSI分层结构

• PHY 定义了传输媒介，输入/输出电路和和时钟和信号机制。
• Lane Management层：发送和收集数据流到每条lane。
• Low Level Protocol层：定义了如何组帧和解析以及错误检测等。
• Application层：描述高层编码和解析数据流。
