lcd:mipi-dsi各种clock/timing计算



数字视频的基本概念源自于模拟视频。对于模拟视频我们可以这样理解:视频可以分解为若干个基本视点(像素),每个像素都有独立的色彩信息,在屏幕上依次将 这些点用电子枪按照行和列打出来,就形成了一幅完整画面,连续的打出画面,利用人眼的延迟特点就可以“显示”动态的图像了。

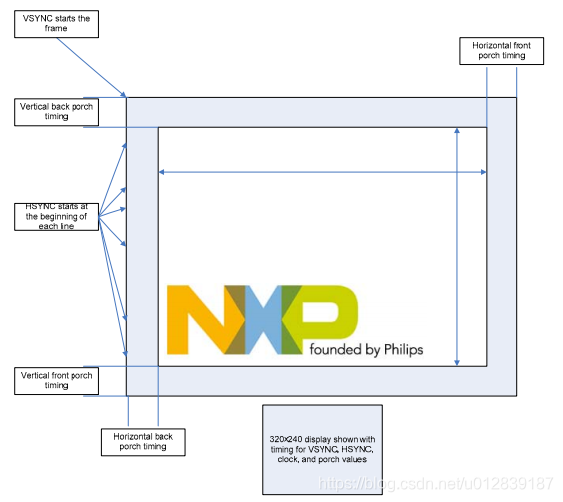

水平消隐:电子枪从左到右画出象素,它每次只能画一条扫描线,画下一条之前要先回到左边并做好画下一条扫描线的准备,这之间有一段时间叫做水平消隐(HBlank)。

垂直消隐:在画完全部256条扫描线之后它又回到屏幕左上角准备下一次画屏幕(帧),这之间的一段时间就是垂直消隐(VBlank)。电子枪就是在不断的走‘之’字形。


LCD驱动程序中的pixclock的计算方法:

pixclock/pixelclock/dotclock = (x向分辨率+左空边+右空边+HSYNC长度)* (y向分辨率+上空边+下空边+YSYNC长度)*整屏的刷新率[一秒钟多少张图片]
pixclock/pixelclock/dotclock = fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW)  (单位:MHz)
pixclock/pixelclock/dotclock = 10的12次方/dotclock  = 10的12次方/(fframe × (X + HBP + HFP+HSPW) × (Y + VBP + VFP+VSPW)) (单位:皮秒)
pixclock/pixelclock/dotclock = 10的12次方/dotclock  其中dotclock是视频硬件在显示器上绘制像素的速率
[[[单位不同的时候注意单位.换算起来不一样]]]
