反馈的判断方法

1. 有/无反馈的判断

(1) 结构上

有无反馈通路

(2) 反馈量

有反馈量。
把输出量当信号源，看在输入端有无响应。

2. 正/负反馈的判断

(1) 原则

• 共射BJT

• 集成运放


• 差分放大电路

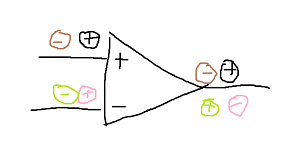

(2) 瞬时极性法

判别步骤

1. 输入端加瞬时正增量；
2. 根据电路结构，分析输出量正增还是反增；
3. 把输出量作为信号源加给输入端，看输出量的增量如何变化。

3. 直流/交流反馈的判断

1. 作电路的直流通路，看是否存在反馈，若有反馈作用，则含直流反馈。
2. 作电路的交流通路，看是否存在反馈，若有反馈作用，则含交流反馈。

直接耦合电路的交流与直流电路相同，所以当存在直流反馈时一定存在交流反馈。

4. 电压/电流反馈的判断

输出电压置零，重画电路，若反馈仍然存在，为电流反馈，不存在则为电压反馈。

5. 串联/并联反馈的判断

方法一：

• 反馈网络的输出端口与基本放大电路的输入端口串联连接，为串联反馈
• 反馈网络的输出端口与基本放大电路的输入端口并联连接，为并联反馈

方法二：🍕🍕🍕

• 当反馈信号与输入信号分别接至基本放大电路的不同输入端，为串联反馈。
• 当反馈信号与输入信号接至基本放大电路的同一个输入端时，为并联反馈。
