单片机（内存篇）————通信工程专业笔记

最新推荐文章于 2023-12-19 22:39:18 发布
最新推荐文章于 2023-12-19 22:39:18 发布
阅读量2.6k 收藏 3
点赞数
分类专栏： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_35418859/article/details/105296705
版权

这里写目录标题

程序状态字寄存器PSW

D7 D6 D5 D4 D3 D2 D1 D0
CY AC F0 RS1 RS0 OV F1 P

RS1,RS0:寄存器组选择位，用来选择当前的工作寄存器组。
F0,F1:用户标识位0，1
P:奇偶校验位，如果A寄存器中1的个数位奇数时，P位置1，为偶数时P位清零。只要A寄存器中的数据发生改变就会影响P位。
OV:溢出标志位。当执行加减法运算时，

存储器及存储空间

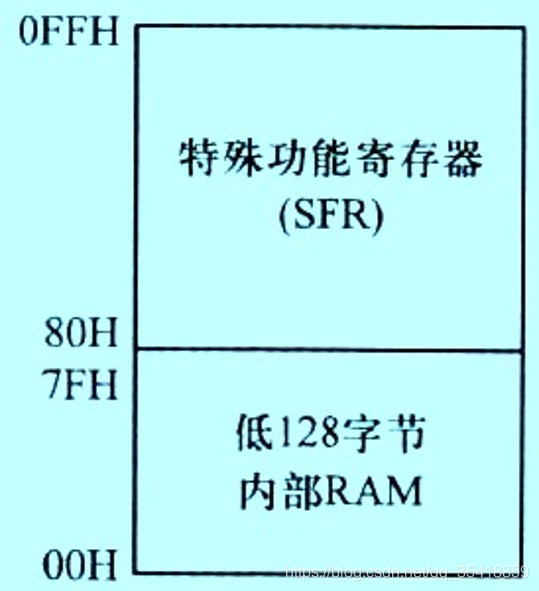

片内RAM

片内RAM

STC15F100单片机仅有128字节空间.
访问低128字节RAM既可以直接寻址又可以间接寻址，特殊功能寄存器只能直接寻址．
特殊功能寄存器又叫高128字节

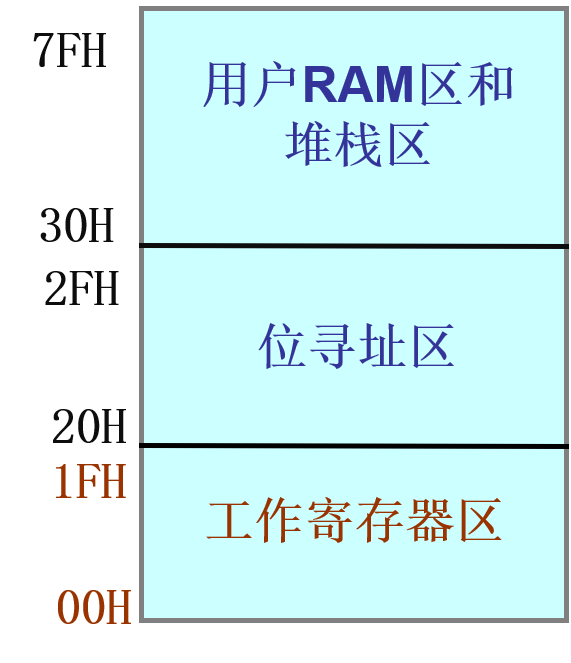

片内RAM低128字节

在这里插入图片描述

位寻址区既可位寻址又可字节寻址
工作寄存器区有R0,R1,R2,R3
