1.VXLAN简介

VXLAN（ Virtual eXtensible LAN，可扩展虚拟局域网络）的典型配置案例。 VXLAN 是基于 IP 网络、采用“ MAC in UDP”封装形式的二层 VPN 技术。 VXLAN 可以基于已有的服务提供商或企业 IP 网络，为分散的物理站点提供二层互联，并能够为不同的租户提供业务隔离。 VXLAN主要应用于数据中心网络

2.VXLAN报文

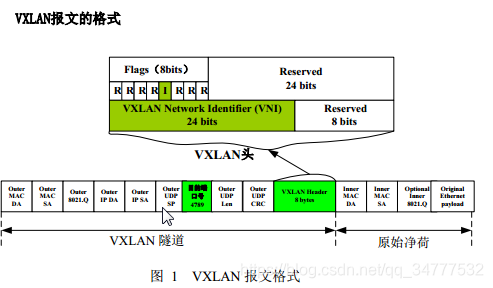

在这里插入图片描述
如上，包括 VXLAN 外层封装和内层的原始净荷。

其中
1.Flags (8 bits) 其中 I 必须被设置为 1，才是有效的。 R 需设为 0。
2.VXLAN Segment ID/VXLAN Network Identifier (VNI) –为 24bit，是虚拟网络的标识。
3.Reserved fields (24 bits and 8 bits) – 必须被设置为 0.
4.VXLAN 外层隧道的目的端口号为 4789，为专为 VXLAN 分配的端口号。

说明： VXLAN 引入了一个 VXLAN ID（VNI - VXLAN Network Identifier)来作为虚拟网络的标识，为 24bits，与原有的 VLAN 12bits 长度相比， VXLAN ID 长度增加了一倍，可以支持 16M 个虚拟网络。
