静态路由绑定探测组功能的配置

一、组网需求：

v3平台Auto-detect功能在v5上被NQA（网络质量分析）和Track替代，v5上已经没有Auto-detect相关命令。本实验需要实现Router1上配置一条静态路由，下一跳是Router2，Router1、Router2、Router3相连，Router1上配置Track组探测Router3的地址是否可达，如果探测失败，将Router1上的静态路由失效。

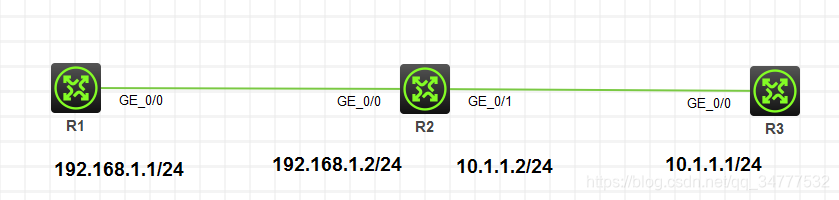

二、组网图：

如图所示

三、配置步骤：

//配置探测组admin oper
nqa entry admin oper
//类型为ICMP-Echo，即ping操作
type icmp-echo
//ping的目的地址1.2.0.2
destination ip 1.2.0.2
//ping的下一跳目的地址192.168.1.2
next-hop ip 192.168.1.2
//频率为1000毫秒，即1秒
frequency 1000
//配置反应组1，即如果连续测试3次失败则触发相关动作
reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only

//将静态路由和跟踪组1绑定
ip route-static 10.1.1.1 32 GigabitEthernet0/0 192.168.1.2 track 1
//跟踪组1和admin oper的reaction 1绑定，即反应组1触发跟踪组1
track 1 nqa entry admin oper reaction 1

//使能nqa
nqa agent enable
//nqa调度配置，即从配置开始起一直进行调度测试
nqa schedule admin oper start-time now lifetime forever

四、配置关键点：

配置NQA探测组，其中关键配置是Reaction的配置；
配置Track跟踪组，并和Reaction绑定；
将静态路由和Track组绑定；
使能nqa agent和nqa调度。

五、设备配置命令：

R1

[R1]display current-configuration

version 7.1.075, Alpha 7571

sysname R1

track 1 nqa entry admin oper reaction 1

system-working-mode standard
xbar load-single
password-recovery enable
lpu-type f-series

vlan 1

nqa entry admin oper
type icmp-echo
destination ip 10.1.1.1
frequency 1000
next-hop ip 192.168.1.2
reaction 1 checked-element probe-fail threshold-type consecutive 3 action-type trigger-only

nqa schedule admin oper start-time now lifetime forever

interface Serial1/0

interface Serial2/0

interface Serial3/0

interface Serial4/0

interface NULL0

interface LoopBack0<
