由于我的硬件没有预留触发引脚，所以这个模式下的操作没有实际操作，但其实和Q&A模式差异不大。

首先需要硬件支持：如下两个GPIO任选其一作为触发引脚

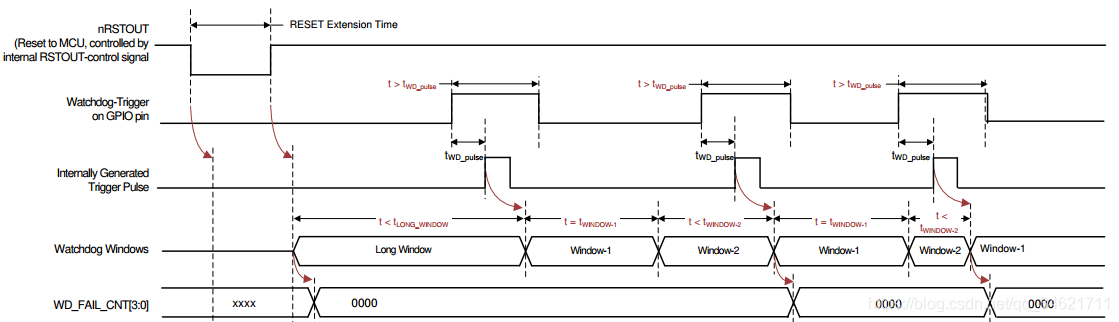

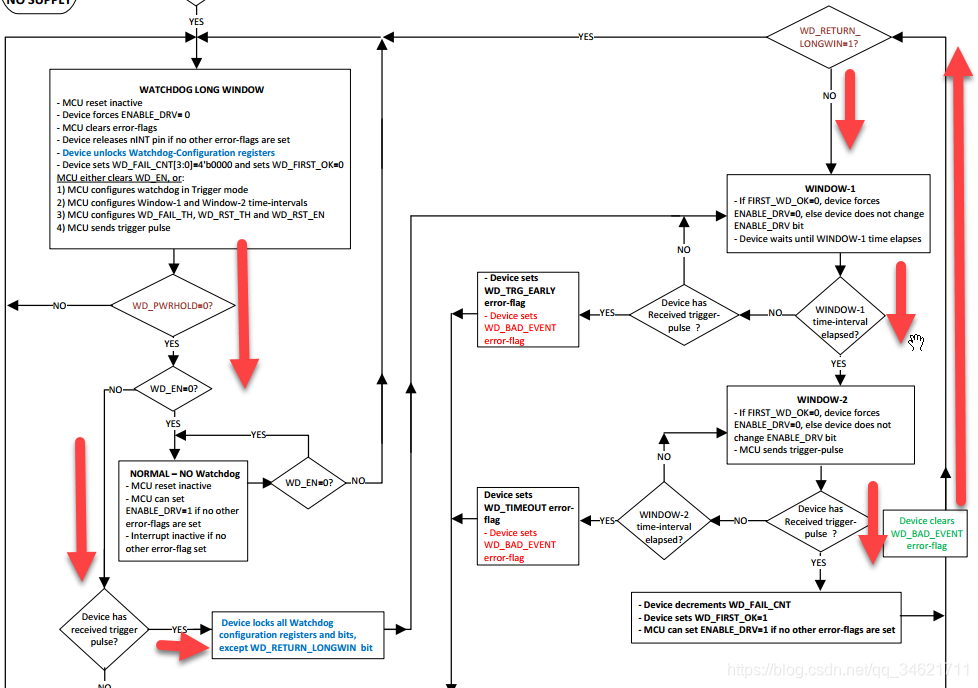

根据手册可以总结操作流程：如图中红色剪头所示



所以时序是：上电 -> GPIO给一个上拉脉冲进入Window1 -> GPIO给一个上拉脉冲(Window2内) -> 进入Window1 -> 进入Window2内给一个上拉脉冲。。。

上述红色的时序一直循环：



大概就是这么回事，因为没有硬件环境，所以就根据手册大致总结了一下。

如果对您有点帮助的话，请动动手指点个赞呀！！！
