过压保护电路

注：如下内容学习于“电路啊”公众号！
采用5V供电的设备，当供电电压因各种原因变得过高，可能会烧坏设备。
于是5V过压保护电路有了用武之地。

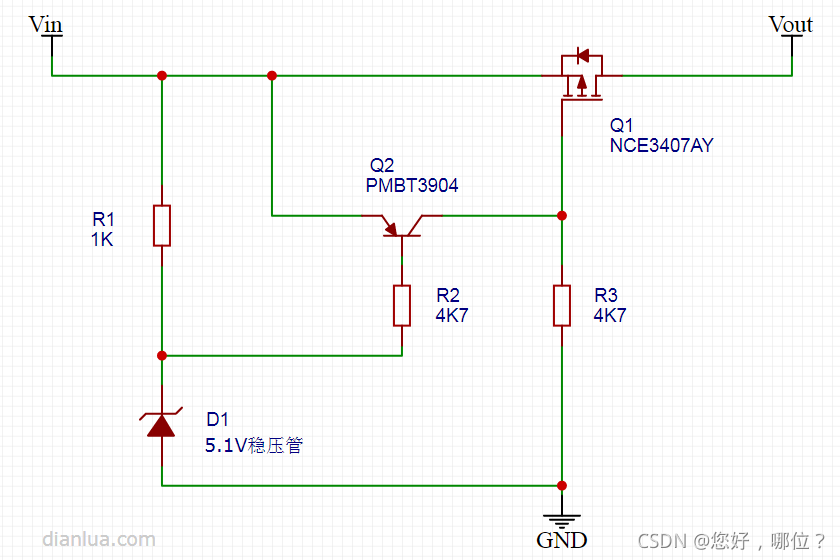

一、电路分析

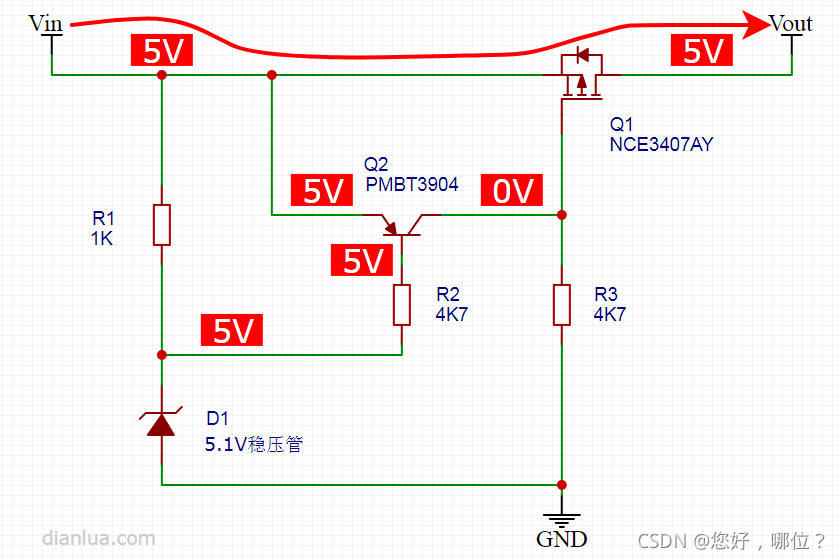

1、当输入电压 Vin ＜ 5.1V 时：（下图以输入电压 Vin = 5V 举例）

D1是5.1V稳压管，此时输入电压Vin才5V，小于5.1V，所以稳压管D1未进入稳压状态，不导通。
5.1V稳压管不导通，导致三极管Q2的b极和e极都是5V，也就是Vbe = 0，所以三极管Q2也不导通。
MOS管Q1的g极被电阻R3拉到0V，MOS管Q1的 Vgs = 0V - 5V = -5V, 所以MOS管Q1导通， Vout电压等于5V，对后级电路正常供电。

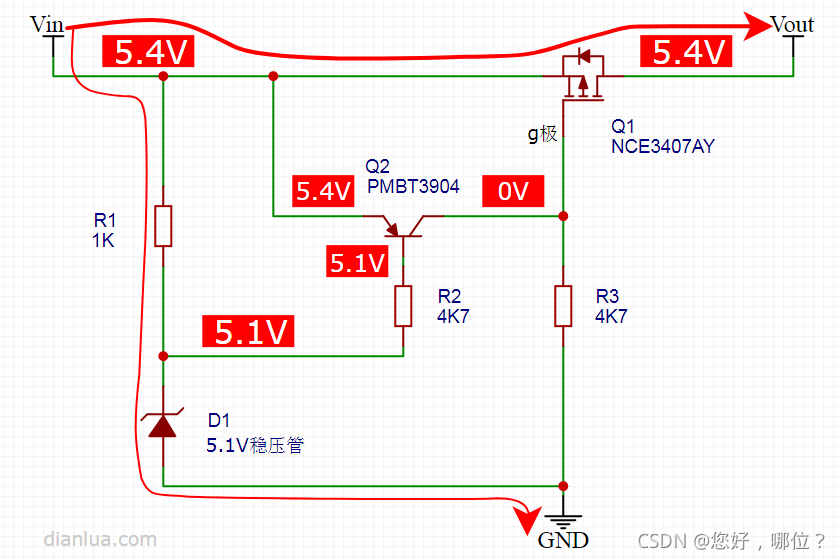

2、当输入电压Vin在5.1V到5.7V之间时：（下图以输入电压 Vin = 5.4V 举例）

此时输入电压Vin ＝ 5.4V，大于稳压管D1的稳压值5.1V，所以稳压管导通并稳压在5.1V。
此时三极管Q2的 Vbe = 5.1V - 5.4V= -0.3V。PN结的导通电压要求Vbe达到-0.6V，所以三极管Q2仍然不导通。
MOS管Q1的g极被电阻R3拉到0V。MOS管Q1的 Vgs = -5.4V, 所以MOS管Q1导通， Vout电压等于5.4V，对后级电路正常供电。

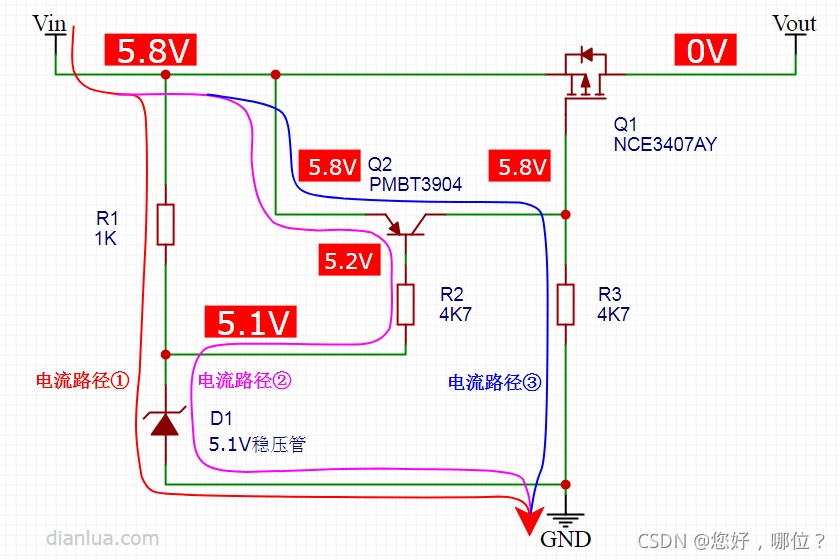

3、当输入电压 Vin > 5.7V时：（下图以输入电压 Vin = 5.8V 举例）

此时存在3条电流路径。
红色的电流路径①：电阻R1两端的电压 = 5.8V - 5.1V = 0.7V，流过0.7mA的电流。
粉色的电流路径②：三极管Q2的Vbe = 5.2V - 5.8V = -0.6V，三极管Q2被打开。
蓝色的电流路径③：三极管Q2被打开，流过R3的电流 = 5.8 / 4.7 = 1.23mA。
此时MOS管Q1的 Vgs = 0，所以MOS管Q1不导通，即此时“5V过压保护电路”认为输入电压Vin已经过高，将输出电压Vout关断，从而保护了后面的负载电路。

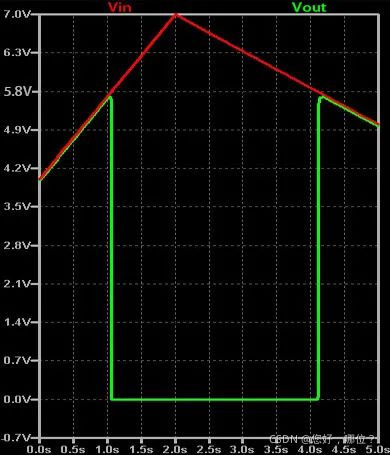

输入电压Vin与输出电压Vout的关系大致如下：

二、电路扩展

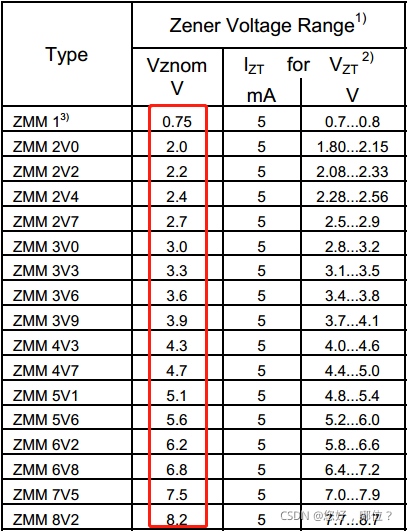

如果要改为其他电压的过压保护电路，主要是换用不同稳压值的稳压管就行。

换了稳压管，当然还要对应留意其他元件的参数，看是否要修改。
比如：
1、稳压管D1的限流电阻R1是否要调整。电流太小稳压管不导通，电流太大则电路功耗增加。
2、三极管Q2的基极限流电阻R2是否要调整。
3、MOS管Q1的Vgs是否还在合理范围。
