5V过压保护电路原理解说

百度许久,发现这个保护电路是有,但相关的原理描述却很空白,或者描述的有点让人懵逼……因此写此文章记录一下使用心得。

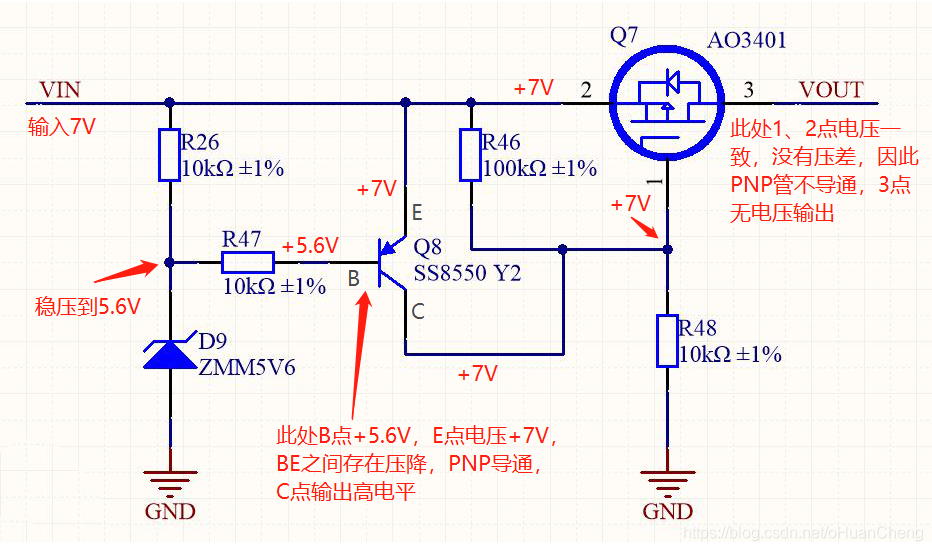

如图所示。当VIN电压大于稳压二极管电压时,SS8550两端存在正向压降,PNP管导通。导通的电压将PMOS管两端的GS电压相等,压降抵消,另其无法导通,VOUT输出停止。

当VIN电压小于等于稳压二极管电压时,SS8550不导通,此时PMOS管的2脚电压为7V,1脚电压下拉接地,为0V,GS两端存在正向压降,导通,输出电压。

要点1:稳压二极管在此电路中的作用?

     作用就是稳定一个电压,给电路设置一个过压参考点。本电路二极管稳压是5.6V,输入电压高于6V即可形成保护。

如果使用5.1V的稳压管,则输入电压高于5.2V会形成保护。详情……实测。若想保护24V,则使用24V的稳压管……以此类推。

要点2:SS8550的作用

     用于关断PMOS管。8550导通,则PMOS关闭。8550关闭,则PMOS管导通。

要点3:PNP导通原理

     PNP管存在一定的正向压降即可导通。即:Ve > Vb+x。x的范围大概是0.1~0.7V,这个看情况吧,有功夫请自测。

     否则不导通。即:Ve<Vb+x
