RK3588 PCIe应用之nvme固态硬盘调试

                              1.RK3588 pcie资源介绍

    RK3588共有 5 个 PCIe 的控制器，硬件 IP 是一样的，配置不一样，其中一个 4Lane DM 模式可以支持作为 EP使用，另外一个 2Lane 和 3 个 1Lane 控制器均只能作为 RC 使用。
   RK3588 有两种 PCIe PHY ，其中一种为 pcie3.0PHY ，含 2 个 Port 共 4 个 Lane ，另一种是 pcie2.0 的 PHY 有 3个，每个都是 2.0 1Lane ，跟 SATA 和 USB combo 使用。

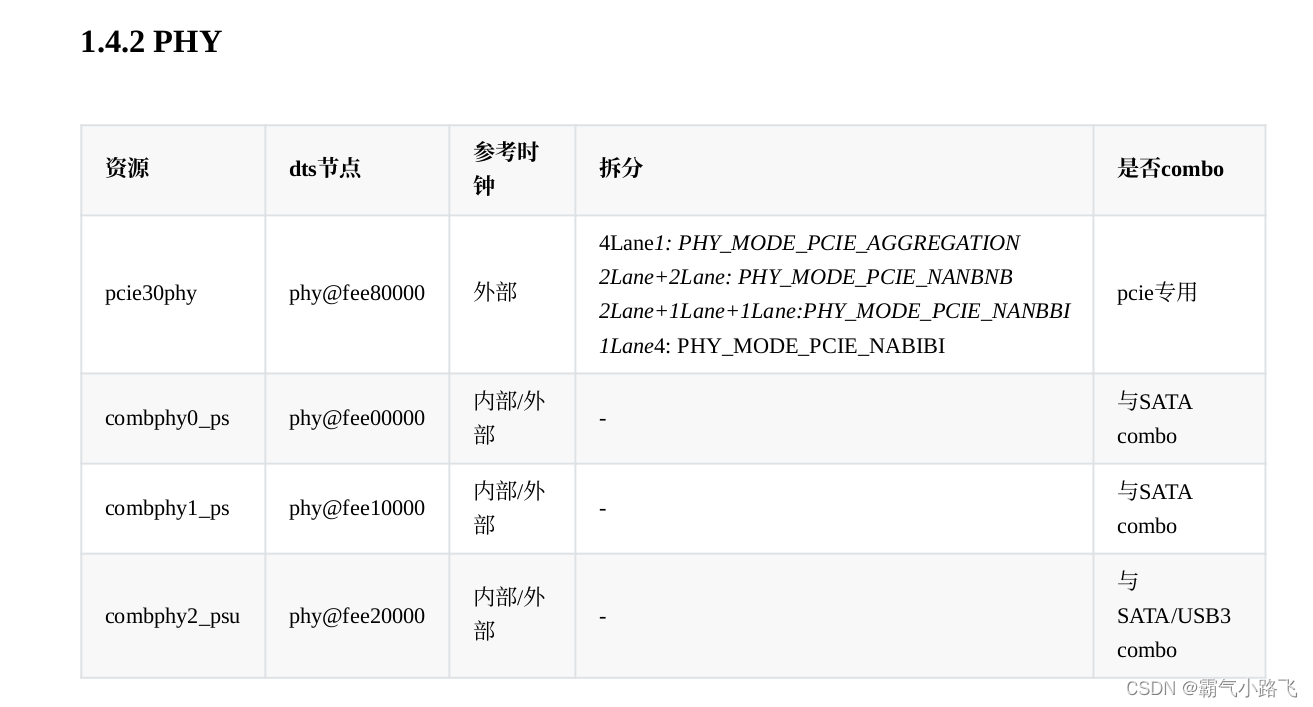

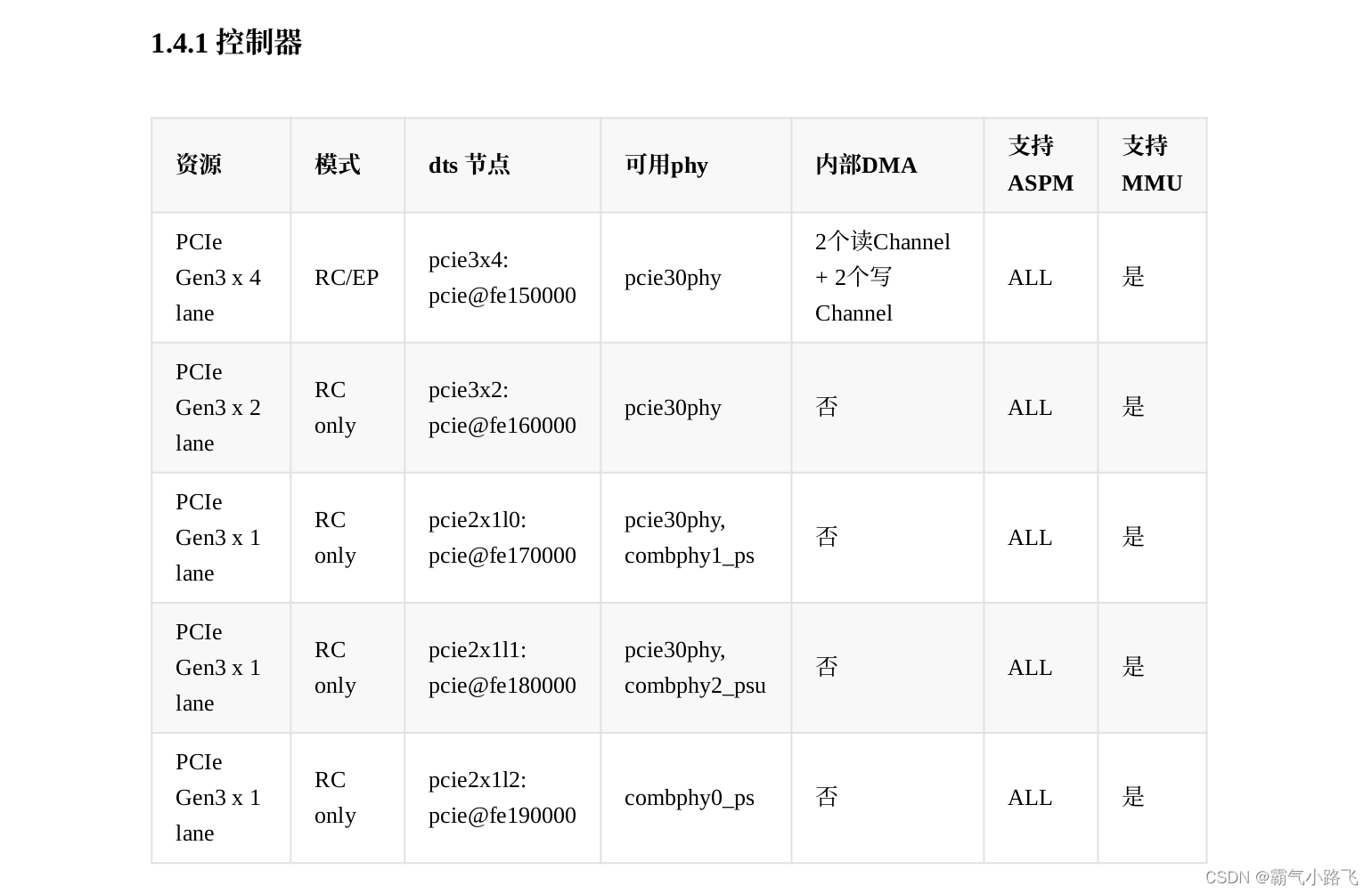

   下图为控制器和phy资源图表。

                       2.nvme ssd固态硬盘介绍


       NVMe（Non-Volatile Memory Express）是一种高性能、低延迟的存储接口协议，专为固态硬盘（SSD）而设计。相对于传统的SATA接口，NVMe在数据传输速度和响应时间方面有显著提升。  NVMe利用PCI Express（PCIe）总线架构进行数据传输，与传统的SATA接口相比，具有更高的带宽和更低的延迟。这使得NVMe固态硬盘能够实现更快的数据读写速度和更快的系统响应时间。  其实对于使用者来说，最直观的感受就是速度快了。走pcie通道的就是我们说的nvme&#
