我情愿这样去理解：

组帧就是网络层把数据包package发送给数据链路层，然后数据链路层服务它的时候，就把数据包，打包成帧的过程，就是组帧！

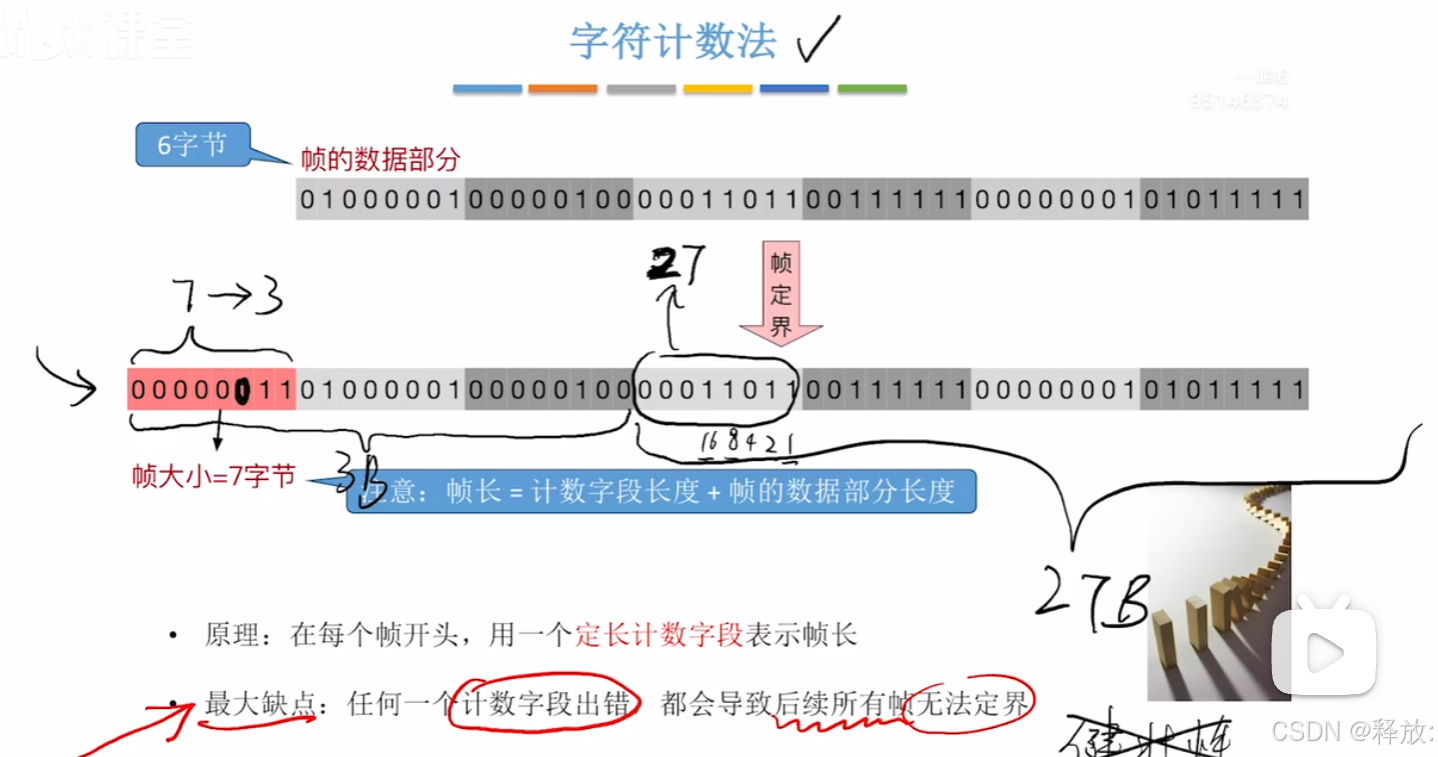

字符计数法

我的理解：

就是弄一个Head，定义这个帧的数量。但是一旦出错，后面全错。

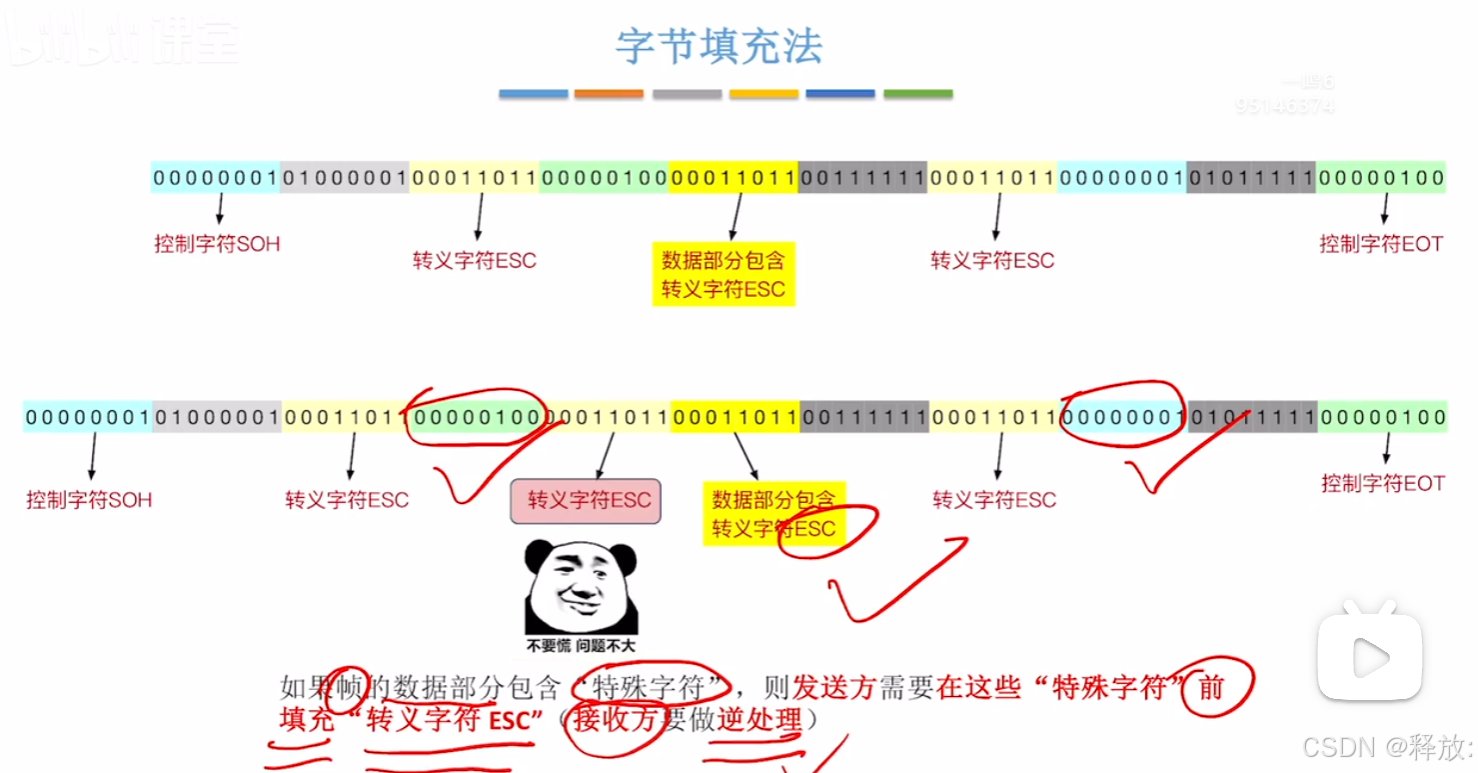

字节填充法

SOH（Start of Header）（头部）：在数据头

EOT(End of Transmission) （尾部）：在数据尾

ESC （转义字符）： 如果出现SOH或者EOT或者ESC 那就 在前面自动添加ESC

接受的时候自动“逆处理”

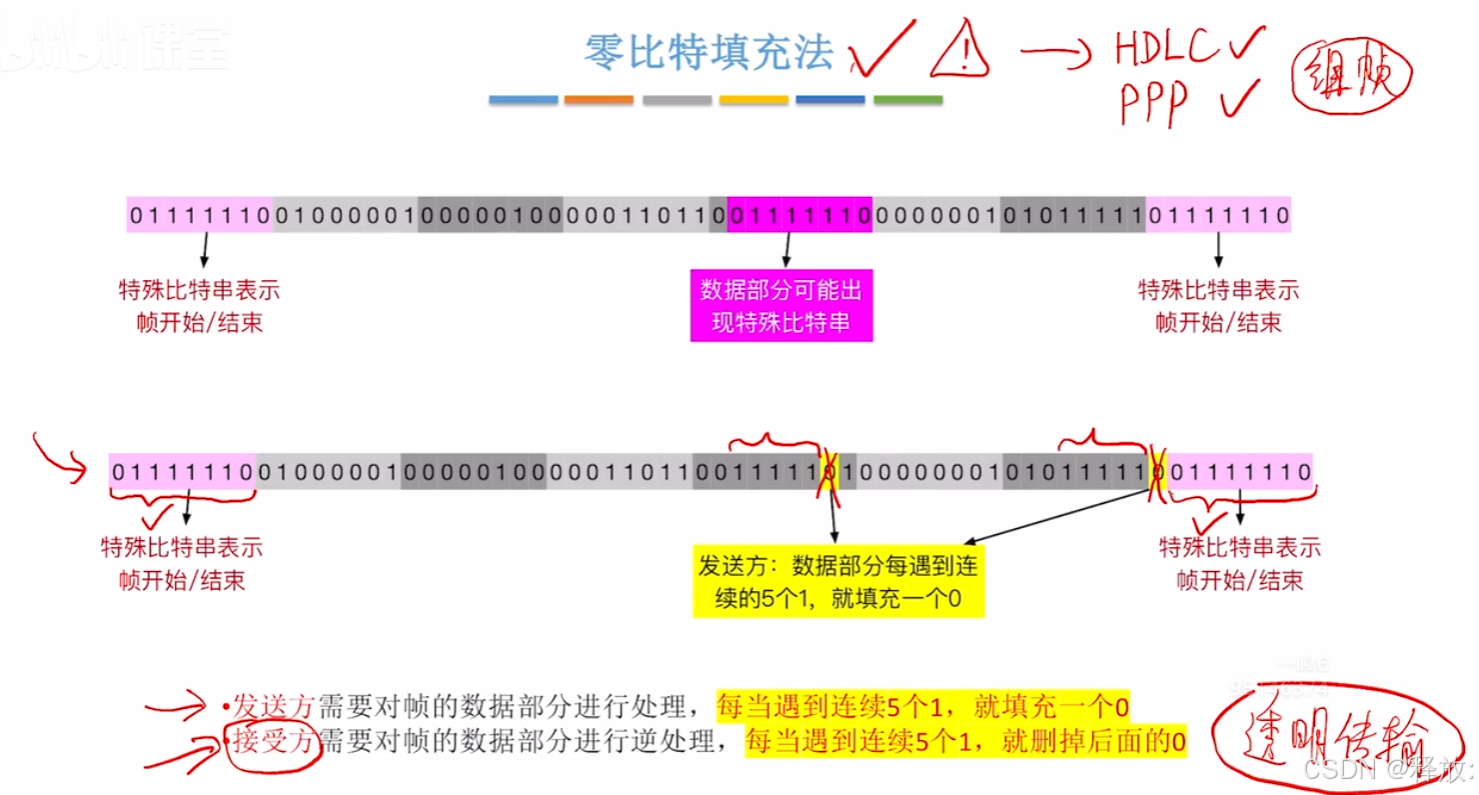

零比特填充法

HDLC\PPP协议用的零比特填充法

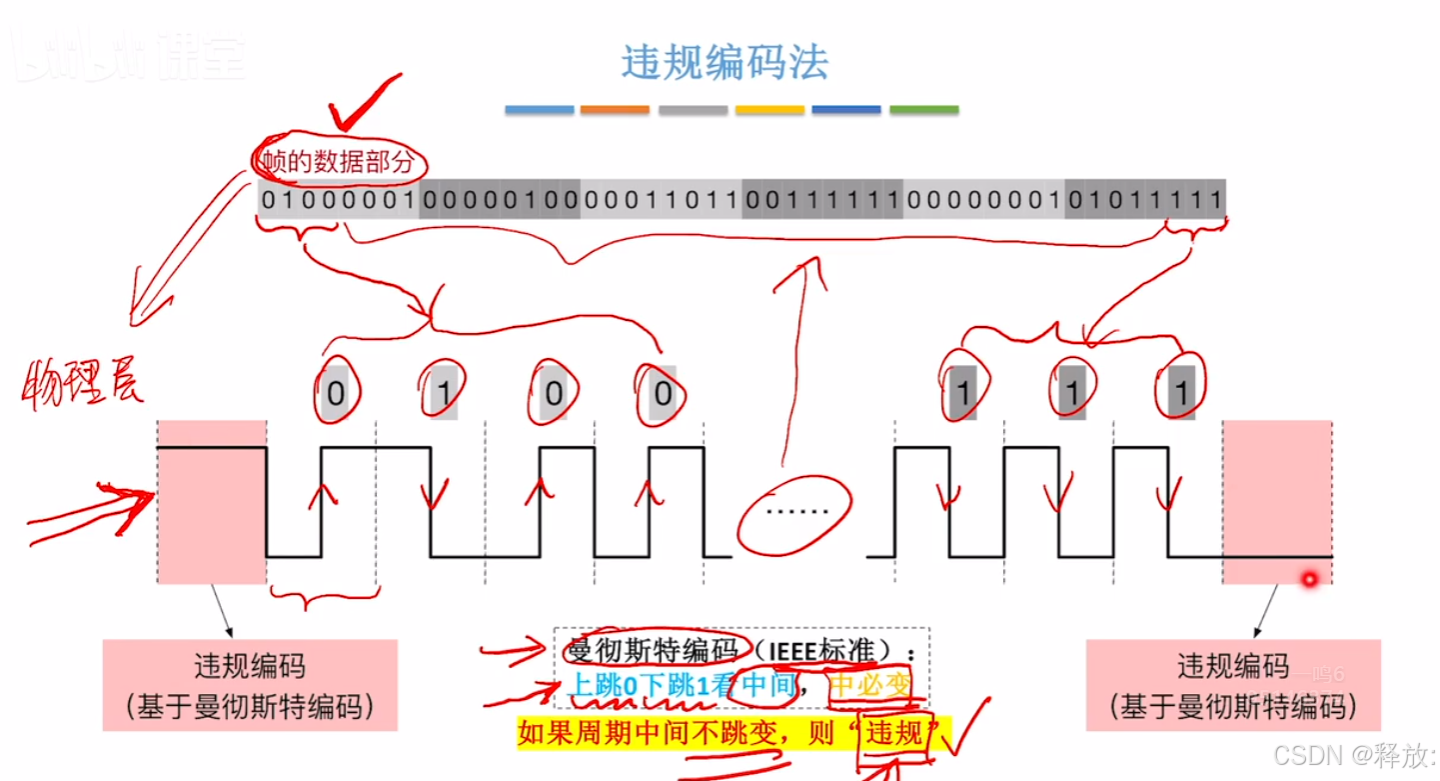

违规编码法



因为“中必变” 利用曼彻斯特这个特点，当作开头和结尾。很容易解决问题

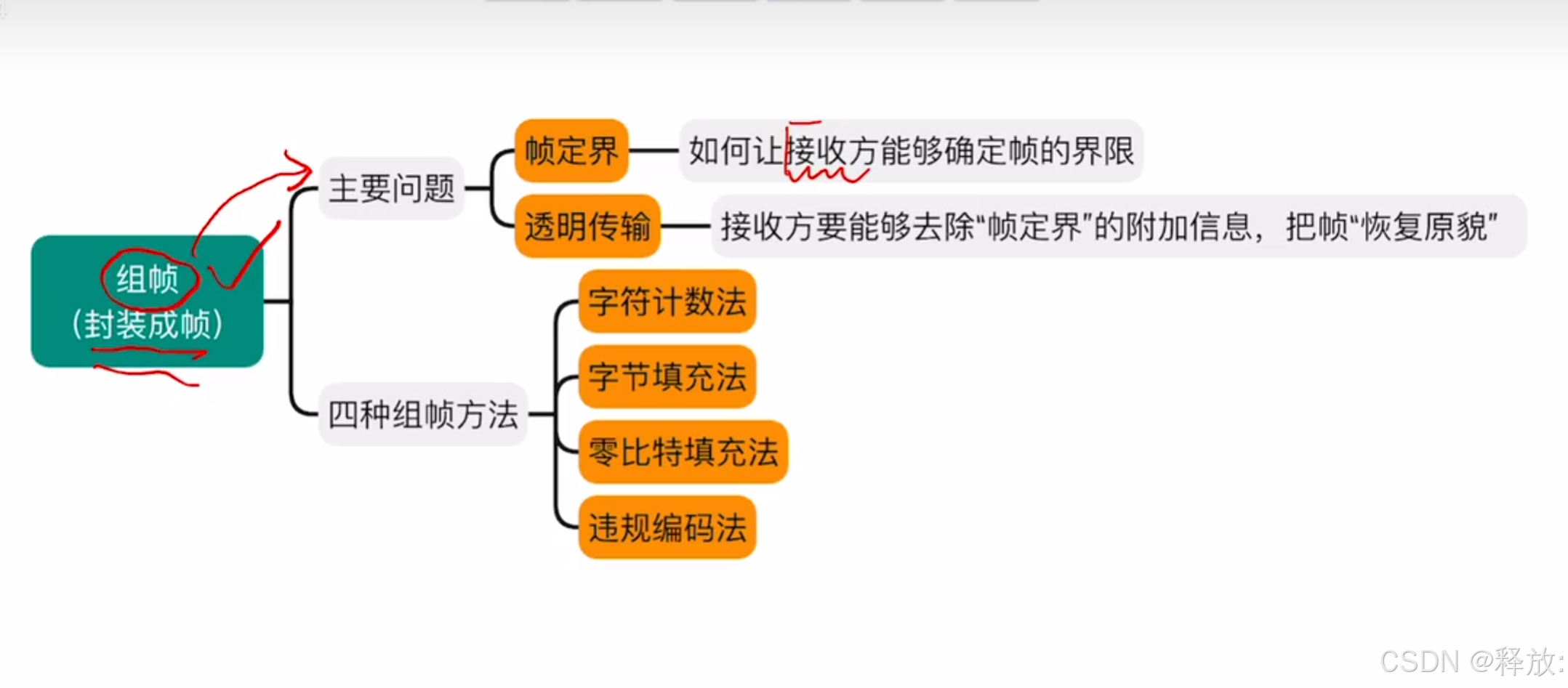

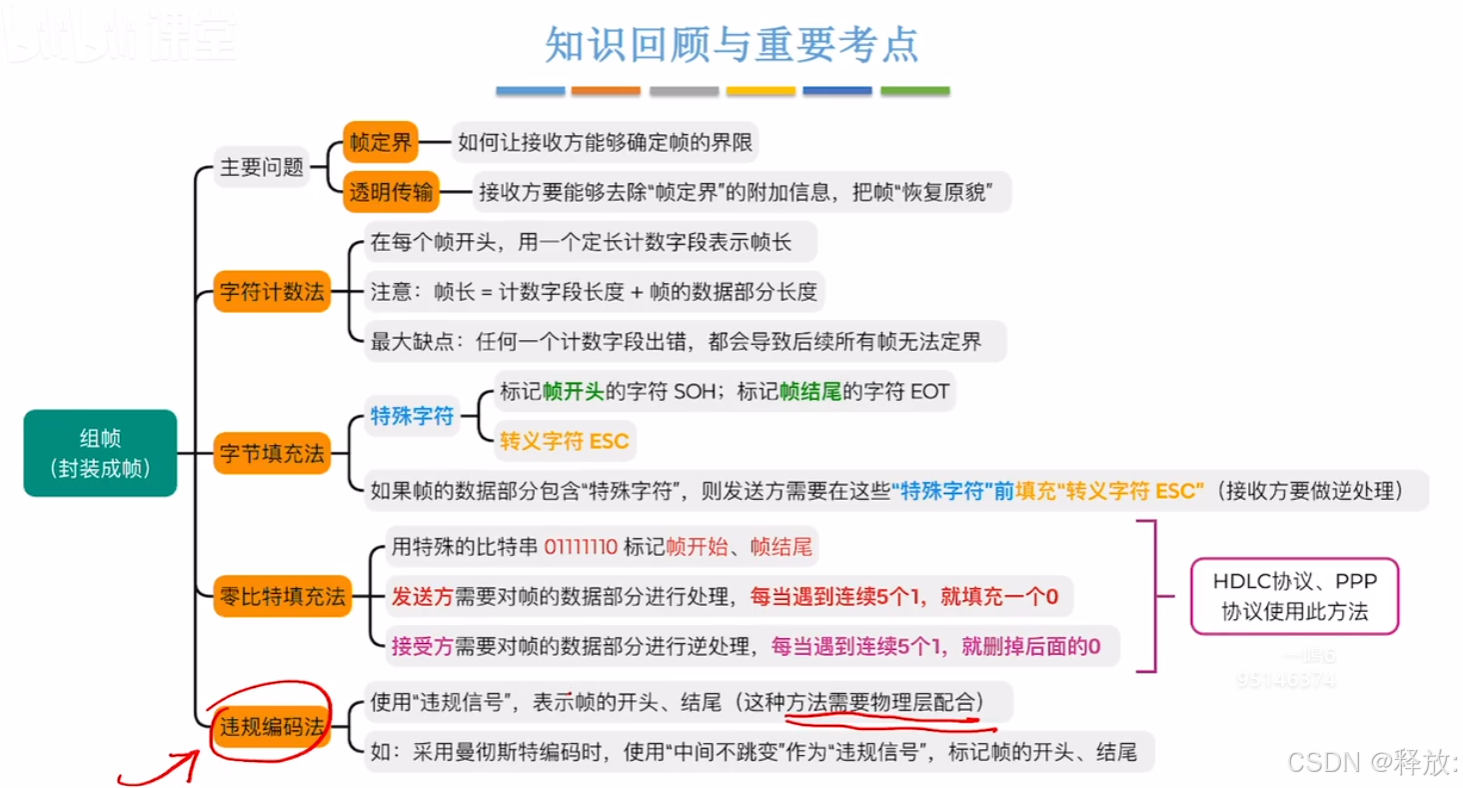

总结
