本文详细介绍了osg中的动画实现，包括回调机制、traverse用法、避免更新冲突的方法，以及路径动画、渲染状态动画、图片动画、关键帧动画和人物动画的创建与示例。内容涵盖osg::Node、osg::Drawable、osg::StateAttribute等的更新回调，以及osg::AnimationPath、osgAnimation等关键组件的使用。

回调

  • osg::Node
    • setUpdateCallback()
      • 参数为osg::NodeCallback
        • operator()重载
    • addUpdateCallback()
    • setEventCallback()
      • 参数为osg::NodeCallback
        • operator()重载
    • setCullCallback()
      • 参数为osg::NodeCallback
        • operator()重载
  • osg::Drawable
    • setUpdateCallback()
      • osg::Drawable::UpdateCallback
        • update()重载
    • setEventCallback()
      • osg::Drawable::EventCallback
        • event()重载
    • setCullCallback()
      • osg::Drawable::CullCallback
        • cull()重载
  • osg::StateAttribute
    • setUpdateCallback()
      • osg:: StateAttributeCallback
        • operator()重载
    • setEventCallback()
      • osg:: StateAttributeCallback
        • operator()重载
  • osg::Uniform
    • setUpdateCallback()
      • osg::Uniform:: Callback
        • operator()重载
    • setEventCallback()
      • osg::Uniform:: Callback
        • operator()重载
  • osg::Camera
    • setPreDrawCallback()
      • osg::Camera:: DrawCallback
        • operator()重载
    • setPostDrawCallback()
      • osg::Camera:: DrawCallback
        • operator()重载

traverse用法

  • node和Nodevisitor中traverse用法

在这里插入图片描述

  • callback中traverse用法：
    • 调用Nodevisitor的traverse方法,如果忘记了，traversal会停止

示例

#include <osg/Switch>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>

class SwitchingCallback : public osg::NodeCallback
{
public:
	SwitchingCallback() : _count(0) {}
	virtual void operator()(osg::Node* node,
		osg::NodeVisitor* nv);

protected:
	unsigned int _count;
};
void SwitchingCallback::operator()(osg::Node* node,
	osg::NodeVisitor* nv)
{
	osg::Switch* switchNode = static_cast<osg::Switch*>(node);
	if (!((++_count) % 60) && switchNode)
	{
		switchNode->setValue(0, !switchNode->getValue(0));
		switchNode->setValue(1, !switchNode->getValue(1));
	}
	traverse(node, nv);
}
int main(int argc, char** argv)
{
	osg::ref_ptr<osg::Node> model1 = osgDB::readNodeFile(
		"cessna.osg");
	osg::ref_ptr<osg::Node> model2 = osgDB::readNodeFile("cessnafire.osg");
	osg::ref_ptr<osg::Switch> root = new osg::Switch;
	root->addChild(model1.get(), false);
	root->addChild(model2.get(), true);
	root->setUpdateCallback(new SwitchingCallback);

	osgViewer::Viewer viewer;
	viewer.setSceneData(root.get());
	return viewer.run();
}

避免冲突

osg::Object变量枚举值

  • UNSPECIFIED(default)

  • STATIC update和draw过程中不变

  • DYNAMIC update和cull完成后才能draw

      node->setDataVariance( osg::Object::DYNAMIC );

drawable回调中如果顶点和组元改变需调用

  • 更新显示列表中顶点和组元
    • setUseDisplayList(true)情况下
      • drawable->dirtyDisplayList()
    • setUseVertexBufferObjects(true)且setUseDisplayList(false)情况下
      • vertices->dirty();
  • 更新边界使cull正确
    • drawable->dirtyBound()

示例

#include <osg/Geometry>
#include <osg/Geode>
#include <osgViewer/Viewer>

osg::Geometry* createQuad()
{
	osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array;
	vertices->push_back(osg::Vec3(0.0f, 0.0f, 0.0f));
	vertices->push_back(osg::Vec3(1.0f, 0.0f, 0.0f));
	vertices->push_back(osg::Vec3(1.0f, 0.0f, 1.0f));
	vertices->push_back(osg::Vec3(0.0f, 0.0f, 1.0f));


	osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array;
	normals->push_back(osg::Vec3(0.0f, -1.0f, 0.0f));


	osg::ref_ptr<osg::Vec4Array> colors = new osg::Vec4Array;
	colors->push_back(osg::Vec4(1.0f, 0.0f, 0.0f, 1.0f));
	colors->push_back(osg::Vec4(0.0f, 1.0f, 0.0f, 1.0f));
	colors->push_back(osg::Vec4(0.0f, 0.0f, 1.0f, 1.0f));
	colors->push_back(osg::Vec4(1.0f, 1.0f, 1.0f, 1.0f));


	osg::ref_ptr<osg::Geometry> quad = new osg::Geometry;
	quad->setVertexArray(vertices.get());
	quad->setNormalArray(normals.get());
	quad->setNormalBinding(osg::Geometry::BIND_OVERALL);
	quad->setColorArray(colors.get());
	quad->setColorBinding(osg::Geometry::BIND_PER_VERTEX);
	quad->addPrimitiveSet(new osg::DrawArrays(GL_QUADS, 0, 4));
	return quad.release();
}
class DynamicQuadCallback : public osg::Drawable::UpdateCallback
{
public:
	virtual void update(osg::NodeVisitor*, osg::Drawable*
		drawable);
};
void DynamicQuadCallback::update(osg::NodeVisitor*,
	osg::Drawable* drawable)
{
	osg::Geometry* quad = static_cast<osg::Geometry*>(drawable);
	if (!quad) return;


	osg::Vec3Array* vertices = static_cast<osg::Vec3Array*>(
		quad->getVertexArray());
	if (!vertices) return;


	osg::Quat quat(osg::PI*0.01, osg::X_AXIS);
	vertices->back() = quat * vertices->back();

	quad->dirtyDisplayList();
	quad->dirtyBound();
}
int main(int argc, char** argv)
{
	osg::Geometry* quad = createQuad();
	quad->setDataVariance(osg::Object::DYNAMIC);
	quad->setUpdateCallback(new DynamicQuadCallback);

	osg::ref_ptr<osg::Geode> root = new osg::Geode;
	root->addDrawable(quad);
	osgViewer::Viewer viewer;
	viewer.setSceneData(root.get());
	return viewer.run();
}

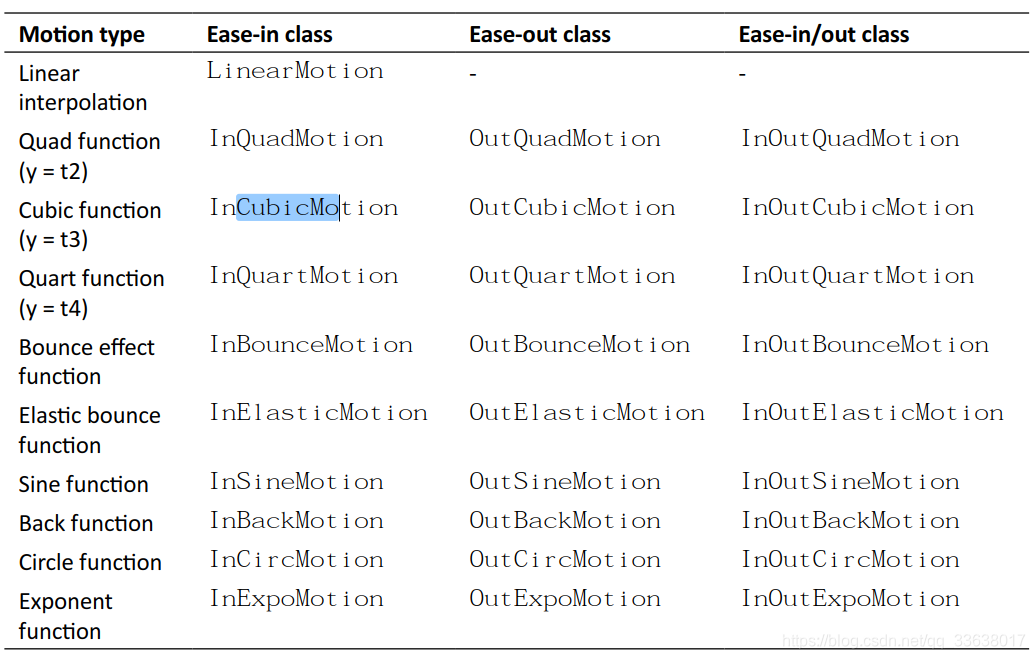

运动方程

指定起点值和终点值，不同曲线方式下取值

在这里插入图片描述

  • update(dt)
  • getValue()

路径动画

  • osg::AnimationPath
    • insert(time in seconds,ControlPoint)
      • osg::AnimationPath::ControlPoint
    • setLoopMode()
      • LOOP
      • NO_LOOPING
      • SWING
  • osg::AnimationPathCallback
    • 只影响osg::MatrixTransform and osg::PositionAttitudeTransform
    • 继承osg::NodeCallback
    • 加入node的updatecallback
      • node->setUpdateCallback( animationPathCallback.get() );
    • 方法
      • setPause
      • reset
      • setTimeMultiplier
      • setTimeOffset

示例

#include <osg/AnimationPath>
#include <osg/MatrixTransform>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>

osg::AnimationPath* createAnimationPath(float radius, float time)
{
	osg::ref_ptr<osg::AnimationPath> path = new osg::AnimationPath;
	path->setLoopMode(osg::AnimationPath::LOOP);

	unsigned int numSamples = 32;
	float delta_yaw = 2.0f * osg::PI / ((float)numSamples - 1.0f);
	float delta_time = time / (float)numSamples;
	for (unsigned int i = 0; i<numSamples; ++i)
	{
		float yaw = delta_yaw * (float)i;
		osg::Vec3 pos(sinf(yaw)*radius, cosf(yaw)*radius, 0.0f);
		osg::Quat rot(-yaw, osg::Z_AXIS);
		path->insert(delta_time * (float)i,osg::AnimationPath::ControlPoint(pos, rot));
	}
	return path.release();
}
int main(int argc, char** argv)
{
	osg::ref_ptr<osg::Node> model =
		osgDB::readNodeFile("cessna.osg.0,0,90.rot");
	osg::ref_ptr<osg::MatrixTransform> root = new
		osg::MatrixTransform;
	root->addChild(model.get());

	osg::ref_ptr<osg::AnimationPathCallback> apcb = new
		osg::AnimationPathCallback;
	apcb->setAnimationPath(createAnimationPath(50.0f, 6.0f));
	root->setUpdateCallback(apcb.get());

	osgViewer::Viewer viewer;
	viewer.setSceneData(root.get());
	return viewer.run();
}

渲染状态动画

  • osg::StateAttributeCallback
    • 自定义osg::StateAttributeCallback并重载operator()
    • 加入属性的updatecallback
      • attribute->setUpdateCallback(attributeCallback);

示例

#include <osg/Geode>
#include <osg/Geometry>
#include <osg/BlendFunc>
#include <osg/Material>
#include <osgAnimation/EaseMotion>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>

class AlphaFadingCallback : public osg::StateAttributeCallback
{
public:
	AlphaFadingCallback()
	{
		_motion = new osgAnimation::InOutCubicMotion(0.0f, 1.0f);
	}


	virtual void operator()(osg::StateAttribute*, osg::NodeVisitor*);

protected:
	osg::ref_ptr<osgAnimation::InOutCubicMotion> _motion;
};

void AlphaFadingCallback::operator()(osg::StateAttribute* sa,osg::NodeVisitor* nv)
{
	osg::Material* material = static_cast<osg::Material*>(sa);
	if (material)
	{
		_motion->update(0.005);

		float alpha = _motion->getValue();
		material->setDiffuse(osg::Material::FRONT_AND_BACK,
			osg::Vec4(0.0f, 1.0f, 1.0f, alpha)
		);
	}
}

int main(int argc, char** argv)
{
	osg::ref_ptr<osg::Drawable> quad = osg::createTexturedQuadGeometry(
			osg::Vec3(-0.5f, 0.0f, -0.5f),
			osg::Vec3(1.0f, 0.0f, 0.0f), osg::Vec3(0.0f, 0.0f, 1.0f)
		);
	osg::ref_ptr<osg::Geode> geode = new osg::Geode;
	geode->addDrawable(quad.get());

	osg::ref_ptr<osg::Material> material = new osg::Material;
	material->setAmbient(osg::Material::FRONT_AND_BACK,
		osg::Vec4(0.0f, 0.0f, 0.0f, 1.0f));
	material->setDiffuse(osg::Material::FRONT_AND_BACK,
		osg::Vec4(0.0f, 1.0f, 1.0f, 0.5f));
	material->setUpdateCallback(new AlphaFadingCallback);

	geode->getOrCreateStateSet()->setAttributeAndModes(
		material.get());
	geode->getOrCreateStateSet()->setAttributeAndModes(
		new osg::BlendFunc(GL_SRC_ALPHA, GL_ONE_MINUS_SRC_ALPHA));
	geode->getOrCreateStateSet()->setRenderingHint(
		osg::StateSet::TRANSPARENT_BIN);

	osg::ref_ptr<osg::Group> root = new osg::Group;
	root->addChild(geode.get());
	root->addChild(osgDB::readNodeFile("glider.osg"));

	osgViewer::Viewer viewer;
	viewer.setSceneData(root.get());
	return viewer.run();
}

图片动画

  • osg::ImageSequence 继承osg::Image
    • addImage()
    • setImage()
    • getImage()
    • getNumImages()
    • addImageFile()
    • setImageFile()
    • setLength()
    • setTimeMultiplier()
    • play()
    • pause()
    • rewind()
    • seek()
    • setMode
      • PRE_LOAD_ALL_IMAGES
      • PAGE_AND_RETAIN_IMAGES
      • PAGE_AND_DISCARD_USED_IMAGES

示例

#include <osg/ImageSequence>
#include <osg/Texture2D>
#include <osg/Geometry>
#include <osg/Geode>
#include <osgViewer/Viewer>

osg::Image* createSpotLight(const osg::Vec4& centerColor,
	const osg::Vec4& bgColor,
	unsigned int size, float power)
{
	osg::ref_ptr<osg::Image> image = new osg::Image;
	image->allocateImage(size, size, 1, GL_RGBA,
		GL_UNSIGNED_BYTE);


	float mid = (float(size) - 1) * 0.5f;
	float div = 2.0f / float(size);
	for (unsigned int r = 0; r<size; ++r)
	{
		unsigned char* ptr = image->data(0, r);
		for (unsigned int c = 0; c<size; ++c)
		{
			float dx = (float(c) - mid)*div;
			float dy = (float(r) - mid)*div;
			float r = powf(1.0f - sqrtf(dx*dx + dy*dy), power);
			if (r<0.0f) r = 0.0f;
			osg::Vec4 color = centerColor*r + bgColor*(1.0f - r);
			*ptr++ = (unsigned char)((color[0]) * 255.0f);
			*ptr++ = (unsigned char)((color[1]) * 255.0f);
			*ptr++ = (unsigned char)((color[2]) * 255.0f);
			*ptr++ = (unsigned char)((color[3]) * 255.0f);
		}
	}
	return image.release();
}
int main(int argc, char** argv)
{
	osg::Vec4 centerColor(1.0f, 1.0f, 0.0f, 1.0f);
	osg::Vec4 bgColor(0.0f, 0.0f, 0.0f, 1.0f);
	osg::ref_ptr<osg::ImageSequence> sequence = new
		osg::ImageSequence;
	sequence->addImage(createSpotLight(centerColor, bgColor, 64,
		3.0f));
	sequence->addImage(createSpotLight(centerColor, bgColor, 64,
		3.5f));
	sequence->addImage(createSpotLight(centerColor, bgColor, 64,
		4.0f));
	sequence->addImage(createSpotLight(centerColor, bgColor, 64,
		3.5f));

	osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D;
	texture->setImage(sequence.get());

	osg::ref_ptr<osg::Geode> geode = new osg::Geode;
	geode->addDrawable(osg::createTexturedQuadGeometry(
		osg::Vec3(), osg::Vec3(1.0, 0.0, 0.0), osg::Vec3(0.0, 0.0, 1.0))
	);
	geode->getOrCreateStateSet()->setTextureAttributeAndModes(
		0, texture.get(), osg::StateAttribute::ON);

	sequence->setLength(0.5);
	sequence->play();

	osgViewer::Viewer viewer;
	viewer.setSceneData(geode.get());
	return viewer.run();
}
  • osg::ImageStream

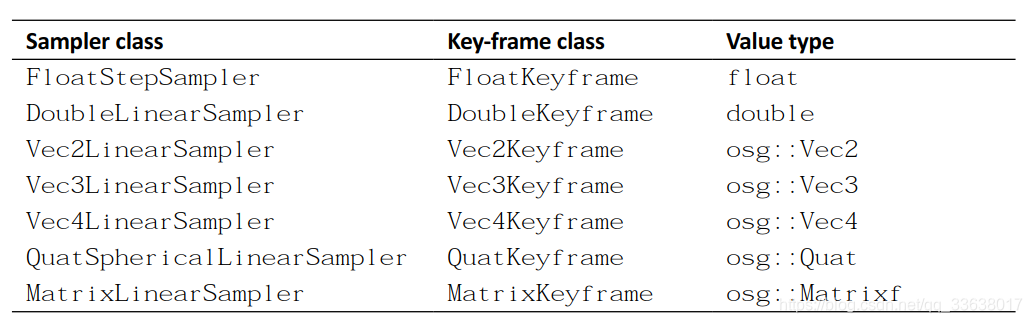

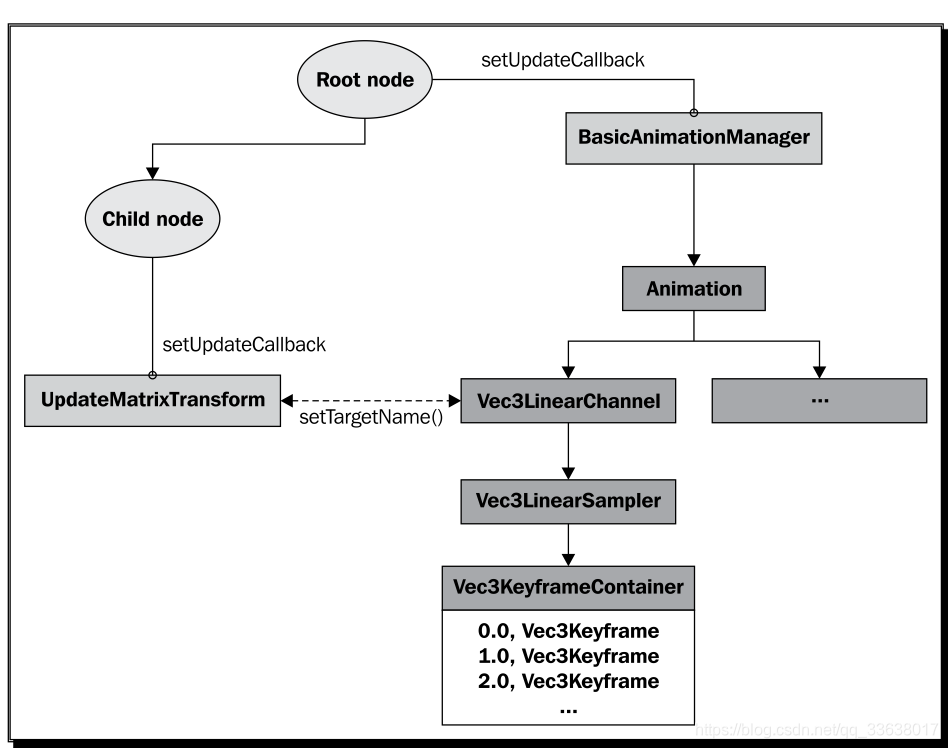

关键帧动画

在这里插入图片描述

  • osgAnimation::TemplateKeyframe<>
  • osgAnimation::TemplateKeyframeContainer<>
  • osgAnimation::TemplateSampler<> 值求解器
    • getOrCreateKeyframeContainer
  • osgAnimation::TemplateChannel<>
    • getOrCreateSampler
    • setName
    • setTargetName通常为内建的更新回调
      • 比如osgAnimation::UpdateMatrixTransform，用channel的值每一帧更新osg::MatrixTransform节点的变换矩阵
        • getStackedTransforms
          • StackedTranslateElement
          • StackedScaleElement
          • StackedRotateAxisElement
          • StackedQuaternionElement
          • StackedMatrixElement
        • 加入osg::MatrixTransform节点的更新回调
          • transformnode->setDataVariance(osg::Object::DYNAMIC);
          • transformnode->setUpdateCallback(updater.get());
  • osg::Animation
    • setPlayMode
    • addChannel
    • getName
  • osgAnimation::BasicAnimationManager （root节点的更新回调）
    • registerAnimation
    • unregisterAnimation
    • getAnimationList
    • playAnimation
    • stopAnimation
    • isPlaying
    • 加入root节点的回调
      • root->setUpdateCallback(manager.get());

在这里插入图片描述

示例

#include <osg/MatrixTransform>
#include <osgAnimation/BasicAnimationManager>
#include <osgAnimation/UpdateMatrixTransform>
#include <osgAnimation/StackedTranslateElement>
#include <osgAnimation/StackedQuaternionElement>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>

void createAnimationPath(float radius, float time,
	osgAnimation::Vec3KeyframeContainer* container1,
	osgAnimation::QuatKeyframeContainer* container2)
{
	unsigned int numSamples = 32;
	float delta_yaw = 2.0f * osg::PI / ((float)numSamples - 1.0f);
	float delta_time = time / (float)numSamples;
	for (unsigned int i = 0; i<numSamples; ++i)
	{
		float yaw = delta_yaw * (float)i;
		osg::Vec3 pos(sinf(yaw)*radius, cosf(yaw)*radius, 0.0f);
		osg::Quat rot(-yaw, osg::Z_AXIS);
		container1->push_back(
			osgAnimation::Vec3Keyframe(delta_time * (float)i, pos)
		);
		container2->push_back(
			osgAnimation::QuatKeyframe(delta_time * (float)i, rot)
		);
	}
}
int main(int argc, char** argv)
{
	osg::ref_ptr<osgAnimation::Vec3LinearChannel> ch1 =
		new osgAnimation::Vec3LinearChannel;
	ch1->setName("position");
	ch1->setTargetName("PathCallback");

	osg::ref_ptr<osgAnimation::QuatSphericalLinearChannel> ch2 =
		new osgAnimation::QuatSphericalLinearChannel;
	ch2->setName("quat");
	ch2->setTargetName("PathCallback");

	createAnimationPath(50.0f, 6.0f,
		ch1->getOrCreateSampler()->getOrCreateKeyframeContainer(),
		ch2->getOrCreateSampler()->getOrCreateKeyframeContainer());

	osg::ref_ptr<osgAnimation::Animation> animation = new
		osgAnimation::Animation;
	animation->setPlayMode(osgAnimation::Animation::LOOP);
	animation->addChannel(ch1.get());
	animation->addChannel(ch2.get());

	osg::ref_ptr<osgAnimation::UpdateMatrixTransform> updater =
		new osgAnimation::UpdateMatrixTransform("PathCallback");
	updater->getStackedTransforms().push_back(
		new osgAnimation::StackedTranslateElement("position"));
	updater->getStackedTransforms().push_back(
		new osgAnimation::StackedQuaternionElement("quat"));

	osg::ref_ptr<osg::MatrixTransform> animRoot = new
		osg::MatrixTransform;
	animRoot->addChild(osgDB::readNodeFile("cessna.osg.0,0,90.rot"));
	animRoot->setDataVariance(osg::Object::DYNAMIC);
	animRoot->setUpdateCallback(updater.get());

	osg::ref_ptr<osgAnimation::BasicAnimationManager> manager =
		new osgAnimation::BasicAnimationManager;
	manager->registerAnimation(animation.get());

	osg::ref_ptr<osg::Group> root = new osg::Group;
	root->addChild(animRoot.get());
	root->setUpdateCallback(manager.get());

	manager->playAnimation(animation.get());

	osgViewer::Viewer viewer;
	viewer.setSceneData(root.get());
	return viewer.run();

}

人物动画

注意

节点必须为osgAnimation::Bone或者osgAnimation::Skeleton

制作

  • 工具
    • Autodesk 3dsmax
    • Autodesk Maya
    • Blender
    • 三方库
      • osgCal2
        • http://cal3d.sourceforge.net/
        • http://osgcal.sourceforge.net/
  • 格式
    • 输出FBX格式
    • 工具输出为OSG格式
      • http://hg.plopbyte.net/osgexport/

示例

#include <osgAnimation/BasicAnimationManager>
#include <osgDB/ReadFile>
#include <osgViewer/Viewer>
#include <iostream>


int main(int argc, char** argv)
{
	osg::ArgumentParser arguments(&argc, argv);
	bool listAll = false;
	std::string animationName;
	arguments.read("--animation", animationName);
	if (arguments.read("--listall")) listAll = true;
	osg::ref_ptr<osg::Node> model =
		osgDB::readNodeFile("bignathan.osg");
	if (!model) return 1;

	osgAnimation::BasicAnimationManager* manager =
		dynamic_cast<osgAnimation::BasicAnimationManager*>
		(model->getUpdateCallback());
	if (!manager) return 1;

	const osgAnimation::AnimationList& animations =
		manager->getAnimationList();
	if (listAll) std::cout << "**** Animations ****" << std::endl;
	for (unsigned int i = 0; i<animations.size(); ++i)
	{
		const std::string& name = animations[i]->getName();
		if (name == animationName)
			manager->playAnimation(animations[i].get());
		if (listAll) std::cout << name << std::endl;
	}
	if (listAll)
	{
		std::cout << "********************" << std::endl;
		return 0;
	}

	osgViewer::Viewer viewer;
	viewer.setSceneData(model.get());
	return viewer.run();
}
qq_33638017
关注
OSG编程指南＜二十＞：OSG路径动画
欧特GO
03-14 540
OSG编程指南＜二十＞：OSG路径动画
【OSG案例详细分析与讲解】之十二：【时间轴动画】
最新发布
LuckyHanMo的博客
01-16 700
在三维计算机图形学中，OpenSceneGraph（OSG）是一种强大的开源图形引擎，它提供了丰富的功能和工具来创建和渲染三维场景。其中一个重要的特性就是时间轴动画，它允许用户在场景中添加动画效果，使模型和元素能够以动态的方式展示。本节文章将介绍OSG中的时间轴动画的使用方法和相关概念，通过一个简单的示例来演示如何利用时间轴动画来控制模型的动作和行为。读者将会学习到如何创建时间轴动画、添加动作和回调函数，并将其应用于场景中的模型。
基于OSG的动画机制实现
12-10
基于OSG的动画机制实现，可以实现骨络动画与蒙皮动画，是一个独立模块
osgAnimation(三)：动画种类介绍及实现流程
h1063135843的博客
08-09 4420
osg动画种类 osg中的动画主要的有五种分别是轨迹动画，序列动画，骨骼动画，变形动画和粒子动画。甚至自己也可以通过重写frame()函数或者说利用各种回调函数来实现动画效果。 轨迹动画 轨迹动画主要是指的osg::AnimationPathUpdateCallBack 这个回调类，其本质是一个随时间变化的4*4矩阵序列，用以控制刚体在轨迹上以给定姿态运动。 回调类的构造函数参数是轨迹osg::AnimationPath，轨迹由若干个控制点进行控制，一个控制点就是一个变换矩阵（控制点有很多种构造函数
osg动画
qq_35225556的博客
10-07 235
#include <osgViewer/Viewer> #include <osg/MatrixTransform> #include <osgDB/ReadFile> #include <osg/Callback> #include <osgAnimation/Animation> class RotateCallback : public osg::NodeCallback { public: RotateCallback(osgAnima
OSG中的动画
snail_hunan的专栏
01-18 2323
OSG中的动画， AnimationPath， AnimationPathCallback， PositionAttitudeTransform的使用。 之前搞了两头牛了，但是它们都是静止的。现在我想让一头牛，向另一头牛移动。这就涉及OSG中的动画了。 动画，运动的画面。在实际生活中，我们的动作什么的，都是连续的。而我们制作电影或者软件时的动画，其本身是非连续的画面，但是当这些非连续的画面以足
OSG-Client-Html5:osg 服务器的 cocos2d&javascript 客户端
06-04
在IT领域，尤其是游戏开发和3D图形渲染，OSG（OpenSceneGraph）是一个广泛使用的开源库，它提供了一个高性能的3D图形API。OSG-Client-Html5项目则是OSG与Web技术的结合，旨在为osg服务器创建基于HTML5和JavaScript的...
osg-data-master.zip
05-03
OpenSceneGraph提供了一个高效、灵活的3D图形API，它支持OpenGL标准，能够创建复杂的3D场景，并具有动态加载、优化、动画等功能。开发者可以通过OSG创建交互式的3D应用，包括飞行模拟、虚拟现实、遥感图像处理等。 ...
osgQt-master.zip
07-04
它提供了许多高级特性，如几何建模、纹理映射、光照效果、粒子系统、动画以及场景管理。OSG基于OpenGL，能跨平台运行于Windows、Linux、macOS等多种操作系统。 Qt则是一个广泛应用的跨平台应用程序开发框架，由Qt...
osg-start-learning.zip_osg_osg教程
09-19
**OpenSceneGraph (osg) 入门学习指南** OpenSceneGraph（简称osg）是一个高性能的3D图形库，用于创建实时交互式3D应用程序。它基于OpenGL标准，并提供了丰富的功能，包括模型加载、动画处理、纹理映射、光照计算、...
OSG-3.4.0.zip
05-19
4. **动画与交互**：库内集成了对动画和用户交互的支持，可以创建复杂的运动轨迹、响应用户输入，如鼠标点击和键盘事件。 5. **高级特性**：OSG还提供了高级特性，如视锥剪裁、多重投影、光照模型、纹理映射、粒子...
OSG 游戏_人物动画制作(一)
07-16
本人主要从事图形图象工作，空闲之余接触了一些游戏编程，特写一些编程心得，本文 适合没有接触过人物动画编程的初学者，希望游戏制作的大虾们指点，交流。 在以前还有没接触人物动画编程的时候，觉得通过编程让人物动起来一定是一件很麻烦 的事情，尤其是初学者，大都会摸不着头脑，碰到诸如骨骼动画之类，似乎无从下手。但是 当你了解了它们的格式，就会发现其实真正的人物动画的制作并不是在编程阶段，而是在模 型构建阶段，程序员主要做工作的是掌握模型文件的格式，将存储在人物模型中的各种信息， 如顶点，面片，材质，骨骼或顶点运动的关键帧序列等信息读入内存然后用你熟悉的 SDK 绘制出来，再根据时间采用线性或者球形插值对动作序列的关键帧进行插值，不断变换顶点 坐标，从而得到了一系列连续的人物动画，听起来确实不难吧！当然你也可以在程序里自己 控制人物每一帧每一个关节的运动，我想做游戏的很少有人这么做吧。下面我向大家介绍一 下自己是如何编写人物动画程序的。本人从事的图形图象开发主要是基于 OpenGL 和 OSG 因此范例程序将采用 OpenGL 或 OSG。先声明一下，本人的语言表达能力很差，请大家多 多谅解指正。 考虑到没有接触过人物模型的朋友，我首先从人物模型的结构讲起，游戏人物编程主要 采用的人物模型格式有 Quake 里的md2，md3，Half Life 里的 mdl，Doom里的 md5，还有 典型的骨骼动画模型 ms3d…，至于3dmax 的模型，本人觉得太麻烦！在此我说两个有代表 性的 Md3，和 ms3d，其它的模型都大同小异，只要你了解了它们的格式，程序实现都不难。
OSG/OpenGL 游戏人物动画的制作(二)
07-16
静态模型画出来了，如何让我们的 Md2 小人动起来呢？是不是不停的把模型文件中存 储的关键帧序列按顺序绘制出来就行了呢？答案是当然可以，他确实动了。不过如果这样做 你得到的将会是一个飞快运动的，快到几乎和音速小子刺猬索尼克有一拼的东东，那么如何 让他慢下来呢？减缓绘制速度？每绘制一帧让绘制进程歇一会？不错，他慢下来了，不过怎 么感觉动作一跳一跳的一点都不流畅呢？呵呵，插值算法终于派上用场了，这里由于是纯顶 点动画，线性插值就可以了，为了照顾一下初学的朋友，先讲一下线性插值算法，巨简单： Vd = V0 + (V1 – V0) * t 上过初中的朋友都知道这个等式线性的，所以叫线性插值。 Vd就是我们要插的值。其中V0 是 上一帧的一个顶点的坐标，V1是这个顶点下一帧的坐标，t是插值参数，t∈[0, 1],关键就是 这个t的确定会影响到运动的质量。有时模型文件包中附带的说明文件会指出人物模型以每 秒多少关键帧绘制是流畅的正常速度。比如说这个值是 15，则关键帧之间间隔需要 1/15 = 0.06667s，而你的程序每次绘制之间的间隔可能只有 0.01389 （72 帧）则dt = 0.01389 / 0.06667， 因此在两帧之间还应该添加 0.06667 / 0.01389 = 5 帧。下面给出大概代码描述，具体参看源 码和上面注解。
osgAnimation之动画基础篇
Frank的专栏
03-26 6135
简介 osgAnimation是osg库中提供场景动画效果的一个类库，它为我们提供了许多与场景动画相关的类，比如关键帧、插值、采样、频道、骨骼动画、材质变化等。本课就对osgAnimation库中的基础类进行一些解析。以下都是我个人学习过程中的一些记录和体会，方便以后自己复习之用。 开始 Keyframe 对应文件 osgAnimation/keyframe
OSG动画与声音-动画（3）
liangfei868的博客
11-23 1166
osg osg::Sequence OSG动画
OSG动画与声音-路径动画（1）
liangfei868的博客
11-23 1309
osg osg::AnimationPath 路径动画控制及显示示例截图
OSG动画库Animation解析（一）
Frank的专栏
07-25 8813
本文主要介绍osgAnimation中关键帧、插值器、采样器、频道和动画等概念，以及它们的使用方式和原理
osg解析系列-[osg::osgAnimation]-路径运动动画/变形动画/骨骼动画/纹理动画 4
qq_42531872的博客
11-27 469
【代码】M23.11.W4[osg::osgAnimation]-路径运动动画/变形动画/骨骼动画/纹理动画 4。
OSG学习笔记（三）动画效果
LISA_SMITH的博客
07-11 1027
1.雨雪；起火爆炸。 #include <osgViewer/Viewer> #include <osgViewer/ViewerEventHandlers> #include <osgViewer/api/Win32/GraphicsWindowWin32> #include <osgDB/ReadFile> #include <osgD...
OSG动画机制的实现与应用
OSG动画模块是独立设计的，这意味着它不需要与其它系统的深层集成，开发者可以将动画模块作为一个插件或独立模块使用，这大大提高了模块的可复用性和易集成性。 ### 结语 OSG的动画机制实现为我们提供了一个强大的...
评论
成就一亿技术人!
拼手气红包6.0元
还能输入1000个字符

红包 添加红包
表情包 插入表情
表情包 代码片
 条评论被折叠 查看
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
