本文详述了如何在Ubuntu 20.04上安装ROS Noetic，并结合OpenAI_ROS创建Turtlebot3的强化学习仿真环境，包括设置源、安装ROS、创建catkin工作空间、下载相关包及自定义任务环境的步骤。

本文介绍了基于强化学习的turtlebot3自主导航的仿真环境搭建过程，包括ROS Noetic，openai_ros的安装，以及创建自己的强化学习任务环境。

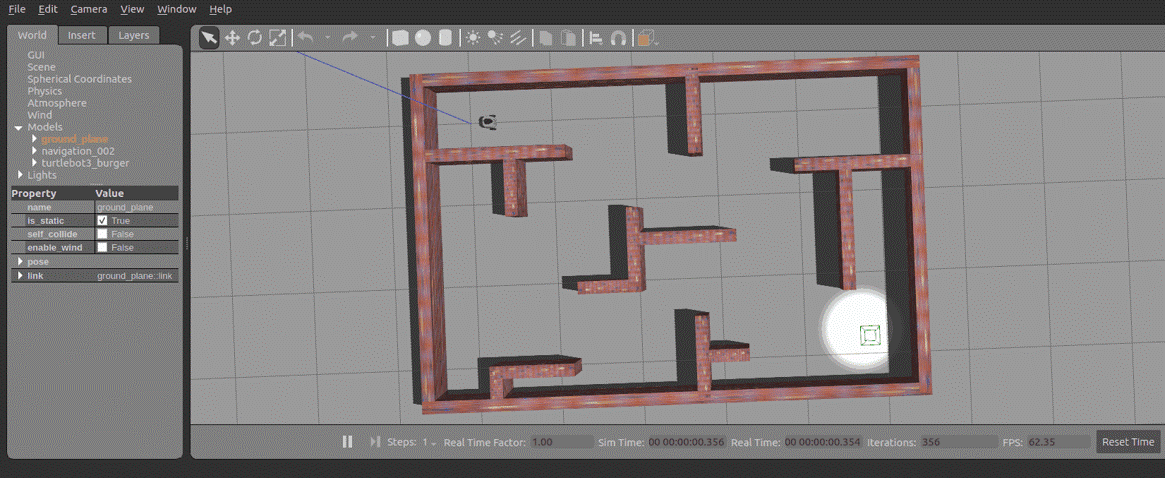

最终效果如下所示：

操作系统：Ubuntu 20.04 LTS

ROS版本：Noetic

Python版本：3.8

3. 下载turtlebot3任务测试代码

4. 下载支持openai_ros的turtlebot3包

5. 将openai_ros和turtlebot3包一起编译。

3. 定义机器人观测，机器人动作，奖励函数

ROS的安装

ros安装参考官方wiki。

因为以前版本的ros存在与python3不兼容的问题，故博主使用的ros为较新的Noetic版本（该版本推荐在ubuntu 20.04上安装）。

1. 设置source.list

打开终端，输入以下指令设置source.list

sudo sh -c 'echo "deb http://packages.ros.org/ros/ubuntu $(lsb_release -sc) main" > /etc/apt/sources.list.d/ros-latest.list'

如下载过慢，可使用官方提供的源列表中寻找可用的国内源，如清华源的指令如下：

sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.tuna.tsinghua.edu.cn/ros/ubuntu/ `lsb_release -cs` main" > /etc/apt/sources.list.d/ros-latest.list'

2. 设置密钥

终端输入以下指令：

sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654

3. 开始安装

安装前更新apt：

sudo apt update

这里建议安装完整的ros桌面版（此过程耗时较长）。如欲安装其他版本，可将noetic替换成对应版本名称：

sudo apt install ros-noetic-desktop-full

4. 添加环境变量

建议将环境设置添加到.bashrc中，这样每次打开终端都会自动加载ros环境。指令如下：

echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc
source ~/.bashrc

5. 安装其他依赖

这里只安装官方列举的包：

sudo apt install python3-rosdep python3-rosinstall python3-rosinstall-generator python3-wstool build-essential

6. 更新rosdep

终端输入依次如下指令：

sudo rosdep init
rosdep update

没有科学上网的话可能因为网络问题会卡在这一步，这里给出实测可用的解决方法。

7. 测试是否安装成功

打开终端，输入如下指令启动ros服务：

roscore

另开一新终端，输入如下指令：

rosrun turtlesim turtlesim_node

若均无报错，且弹出有一个小乌龟的图形界面，则安装成功。

OpenAI ROS的使用

这部分同样参考官方wiki。

1. 创建catkin工作空间

先创建catkin工作空间，依次输入如下指令。

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src
catkin_init_workspace

2. 下载openai_ros

终端输入如下指令，git下载openai_ros包：

cd ~/catkin_ws/src
git clone https://bitbucket.org/theconstructcore/openai_ros.git
cd openai_ros
git checkout version2

这里同样将source ~/catkin_ws/devel/setup.bash放入.bashrc文件，以便每次打开终端都自动加载该环境变量。

3. 下载turtlebot3任务测试代码

先将官方提供的全部例子git到其他文件夹，下载完别忘了使用git checkout version2调整到和安装的openai_ros相同的分支version2。

git clone https://bitbucket.org/theconstructcore/openai_examples_projects.git
cd openai_examples_projects
git checkout version2

将其中的my_turtlebot3_openai_example文件夹拷贝到catkin_ws/src目录下，等下一步的包安装完后一同编译。如需测试其他机器人任务，则拷贝相应的example文件夹。

4. 下载支持openai_ros的turtlebot3包

这里注意下载的turtlebot3包一定是从openai_ros作者提供的turtlebot3的包，否则会缺少相应的如put_robot_in_world.launch等文件。

cd ~/catkin_ws/src
git clone https://bitbucket.org/theconstructcore/turtlebot3.git
cd turtlebot3
git checkout noetic

下载完同样要注意调整git分支。

5. 将openai_ros和turtlebot3包一起编译。

catkin工作包在使用前都需要使用catkin_make进行编译：

cd ~/catkin_ws
catkin_make
echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc
source ~/.bashrc

进行catkin_make编译过程中一定会报错，因为缺少安装相应的包，请按照报错提示安装相应的包。

如提示缺少xxxConfig.cmake 及 xxx-config.cmake时，需要运行以下指令(替换其中的xxx)安装相应包：

sudo apt install ros-noetic-xxx

最后两行是将source ~/catkin_ws/devel/setup.bash指令添加到.bashrc文件中，以便每次打开终端都会载入catkin工作环境。

6. 测试

在终端运行如下指令

roslaunch my_turtlebot3_openai_example start_training_v2.launch

如提示缺少python包，安装相应的包就可以。

注意my_trutlebot3_openai_example包下start_training_v2.launch文件中引用了config/my_turtlebot3_openai_qlearn_params_v2.yaml配置文件，需要将该配置文件的第3行的ros_ws_abspath修改为你的catkin包的路径。

如安装无问题，则会弹出gazebo软件界面，其中有一个turtlebot3提供的默认地图，以及turtlebot3 burger机器人。

自定义任务环境

自定义任务环境需要了解gym的结构，这里不在赘述。

在参考openai_ros的代码时，需要注意官方给的注释有一部分是错的

1. Openai_ros 包的结构

自定义任务环境需要搞清楚openai_ros包的结构。

下载的openai_ros源码位于src/openai_ros目录下，自定义任务环境就是重写一个与src/openai_ros/task_envs目录下相似的环境类。以turtlebot3为例，官方示例代码中使用的环境定义在src/openai_ros/task_envs/turtlebot3/turtlebot3_world.py中。类继承关系如下：

gym.Env（gym 环境基类）

→ openai_ros.robot_gazebo_env.RobotGazeboEnv

（定义了reset和step操作，完成gazebo的交互）

→ openai_ros.robot_envs.turtlebot3_env.Turtlebot3Env

（加载机器人，完成机器人传感器初始化相关处理）

→ openai_ros.task_envs.turtlebot3.turtlebot3_world

（加载地图，定义训练任务，包括状态空间、动作空间、奖励值等）

在定义好环境类后，需要在src/openai_ros/task_envs/task_envs_list.py文件中，将自定义的环境注册到gym中。简单理解就是给你定义的环境命名，可以通过openai_ros.openai_ros_common.StartOpenAI_ROS_Environment函数得到自定义的环境。
