本文主要记录本人最近项目使用的低通滤波器，对滤波器性能要求是，通频带内增益约11dB，对22HZ以上的频率尽可能滤除，特别是50HZ的工频信号，要求衰减到-50dB或更小，由于巴特沃斯滤波器的特点是通频带的频率响应曲线最平滑，所以选择了巴特沃斯滤波器。

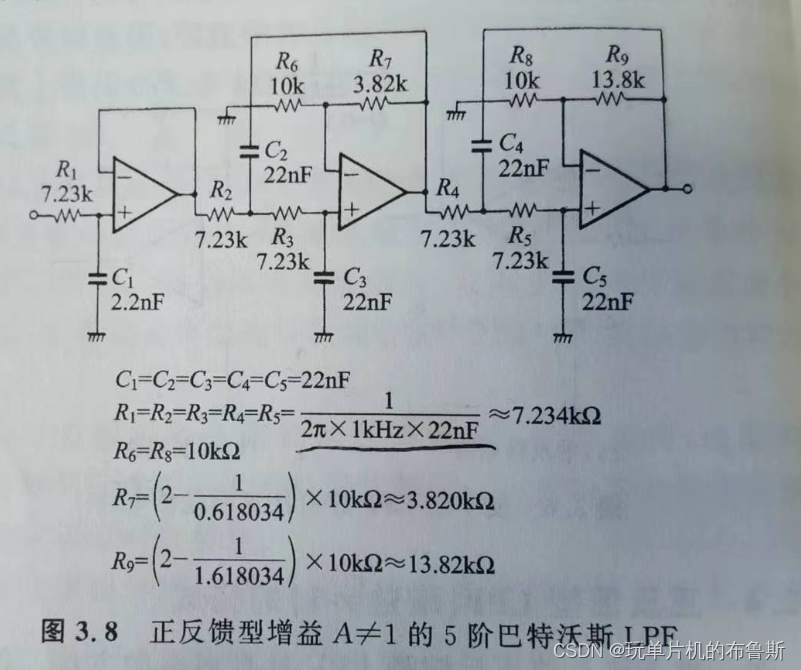

下图为5阶巴特沃斯电路模型，R7、R9决定增益

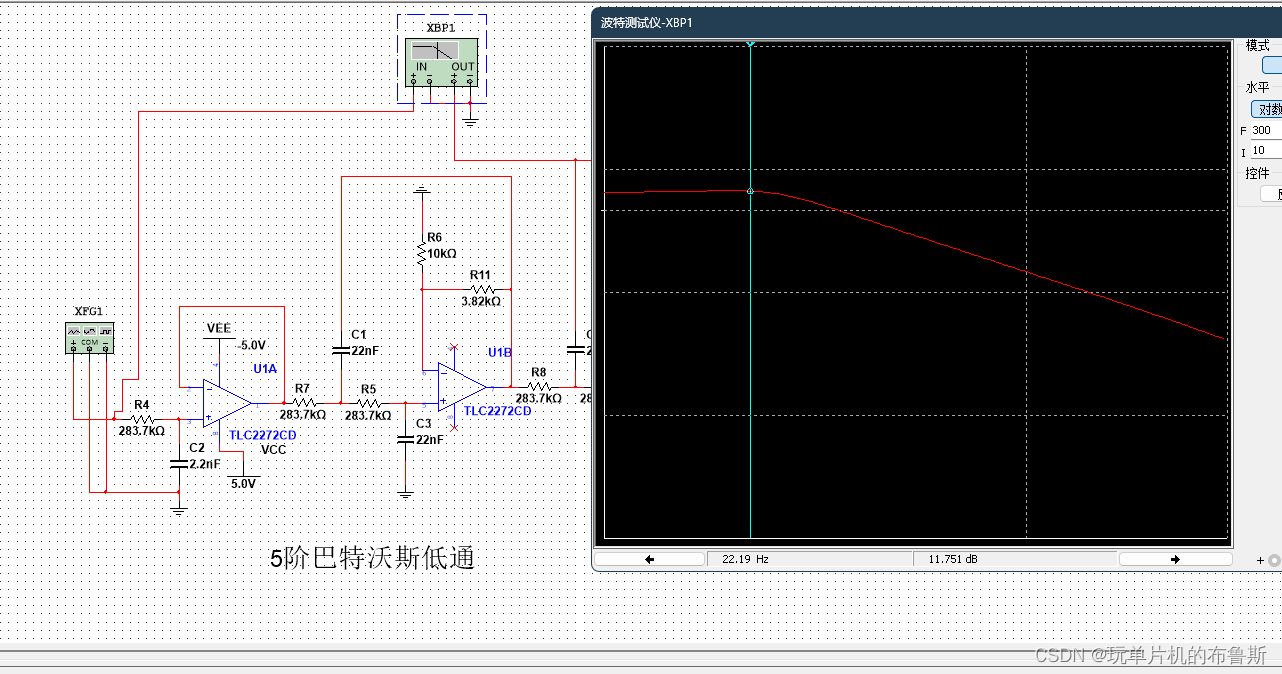

下图为Multisim仿真，可以看到从22Hz频率后开始衰减，但衰减的不够陡峭。

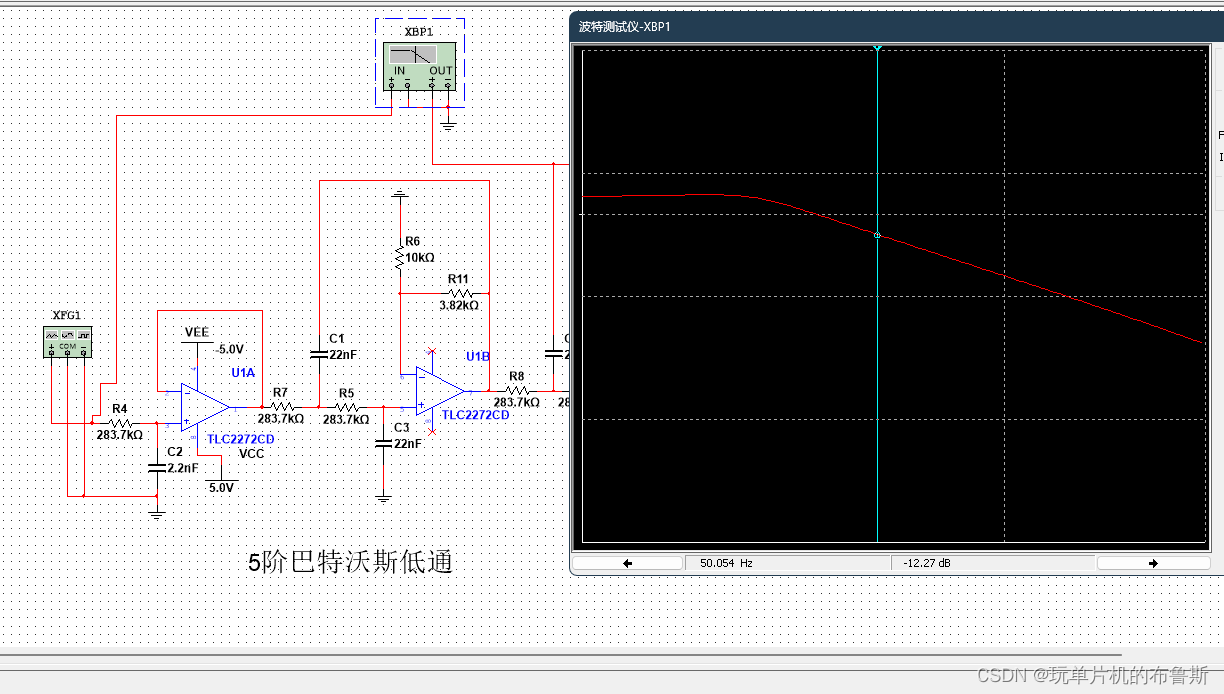

到50Hz时已衰减到-12.27dB，但是还没有达到设计目标

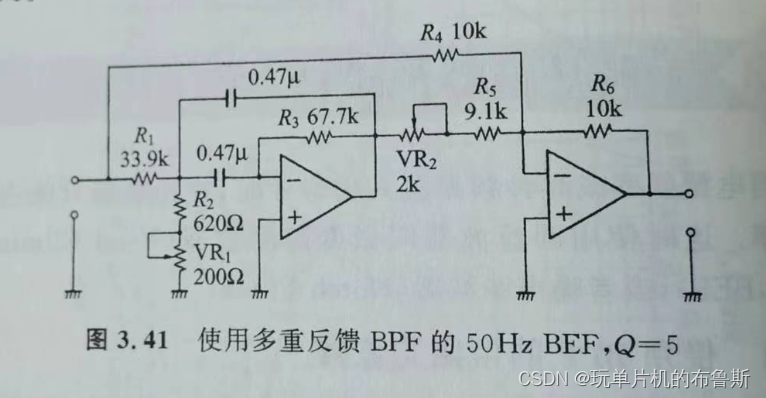

于是，增加一个利用多重反馈BPF与减法器构成的BEF（陷波器，也称为带阻滤波器），电路模型如下：

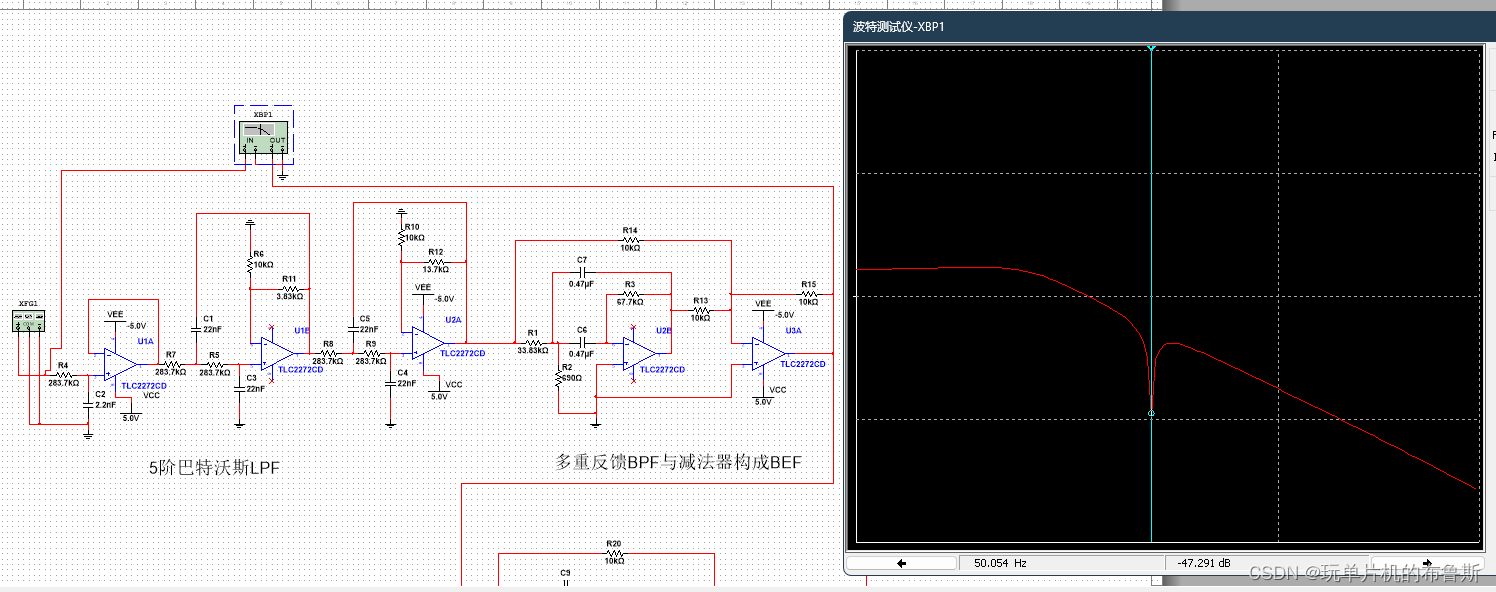

经过仿真，50HZ时已衰减到-47.29dB，基本满足要求。
参考书籍：测量电子电路设计——滤波器篇
