cadence16.6 导gerber文件

出gerber之前的检查

需要打开的DRC

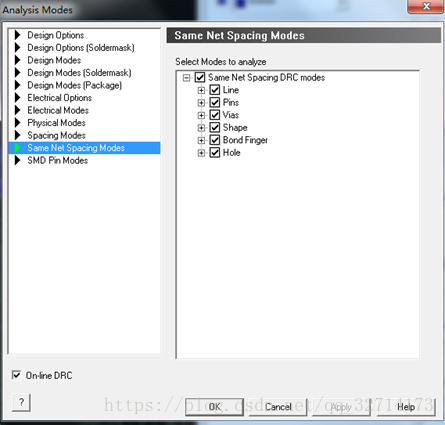

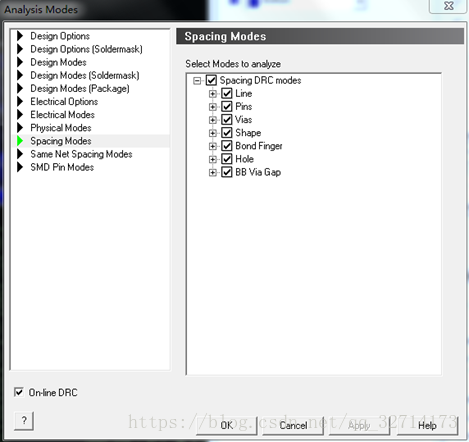

Setup--constraints--modes 需要将spacing modes和same spacing modes里面的DRC都打开。

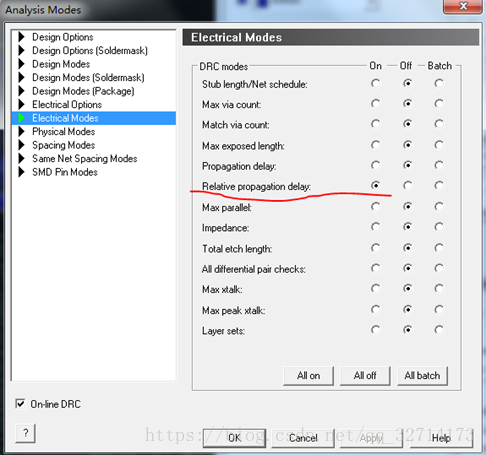

饶等长一定要打开relative propagation delay相对传播延时

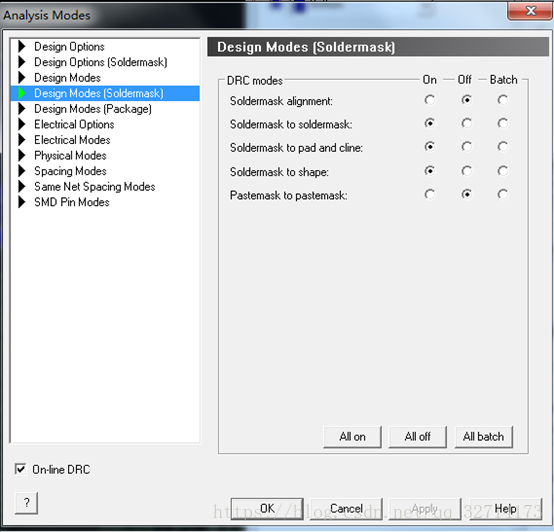

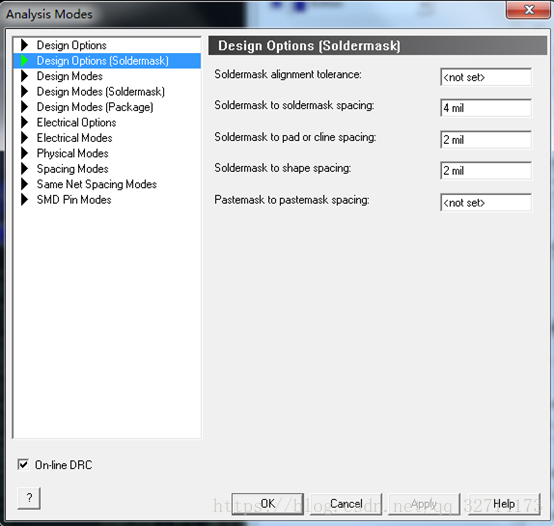

Soldermask需要设置的部分。

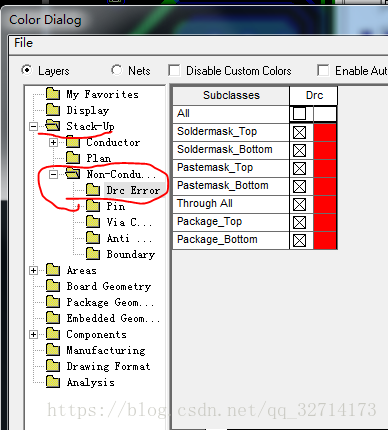

画完之后再将waice掉的DRC打开，看看是否有误删的。确定是可以waive掉的DRC之后，就可以关闭，Display--waive DRC--black

画的时候最好打开soldermask。（与M相关的错误是soldermask的错误。两个soldermask靠太近了。或者其他。）

最后出一下dangling lines，via and antenna report（在tool--quick reports那边），看有没有多余的走线。多余的过控不必考虑。

出gerber文件

A、设置生成自动生成的gerber文件夹。

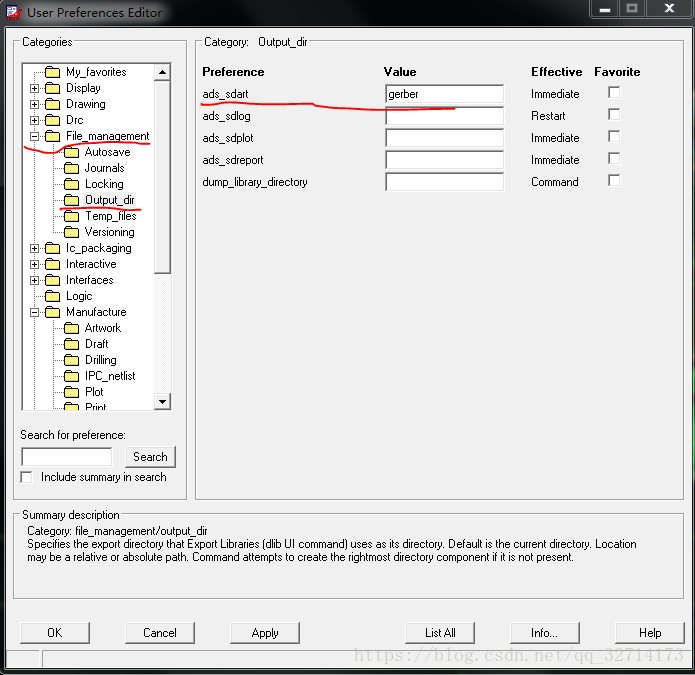

Tool--user preference editor

B、NC drill

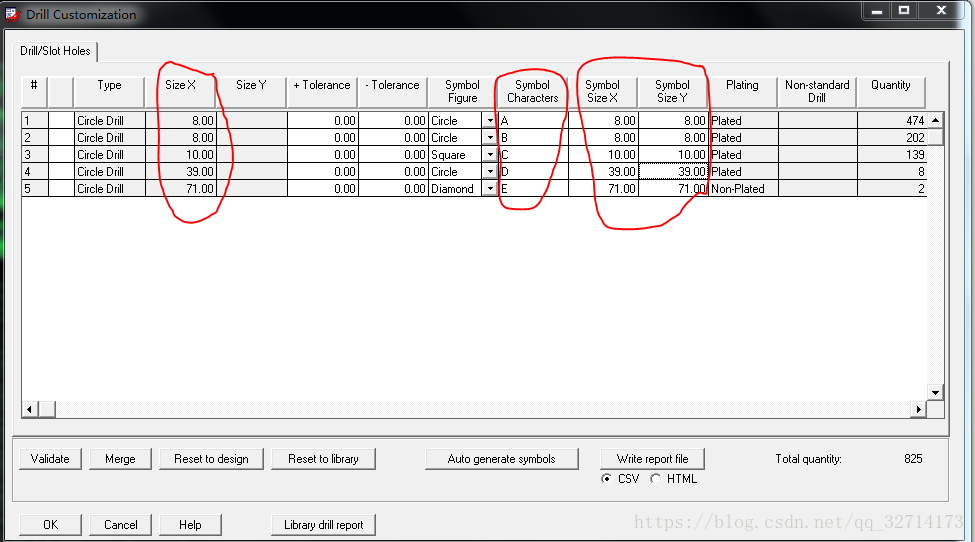

Manufacture--NC--Drill Customization  设置钻孔标记。

Symbol Characters设置的标记可以在PCB中展现。

Symbol size X/Y和size X的值一样。

Manufacture--NC--Drill legend  出现以下表格。

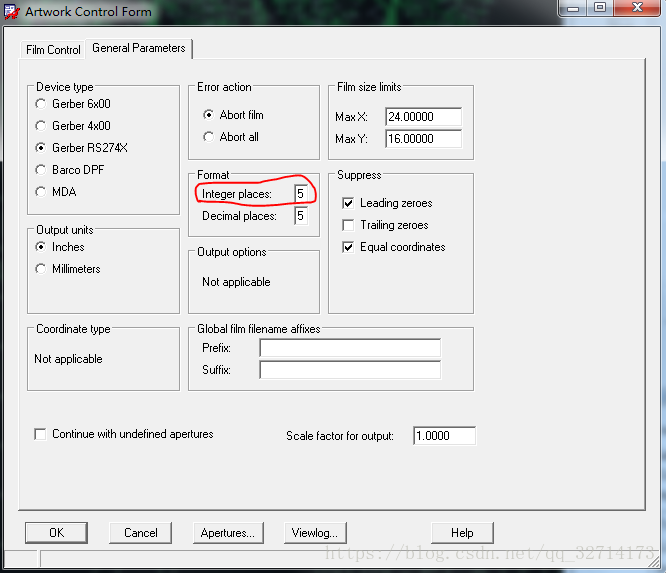

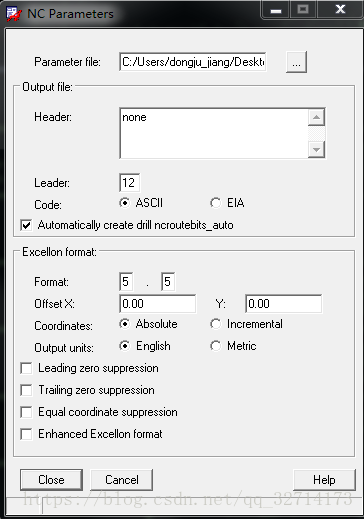

Manufacture--NC--NC Parameters   将fomat（精度）设置为5.5

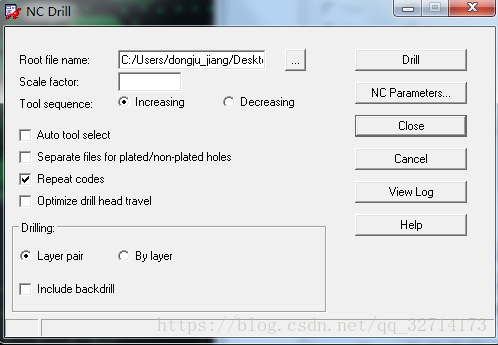

Manufacture--NC--NC Drill  选择Drill导出钻孔文件。（导出路径是之前设置好的gerber文件夹）

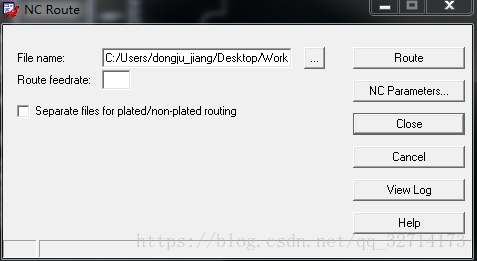

Manufacture--NC--NC Route（这个是出椭圆形孔，为了保险起见，每次都出一下）

先把这部分的钻孔文件设置好之后再设置下面的art work。

C、Artwork

ManufactureàArtwork

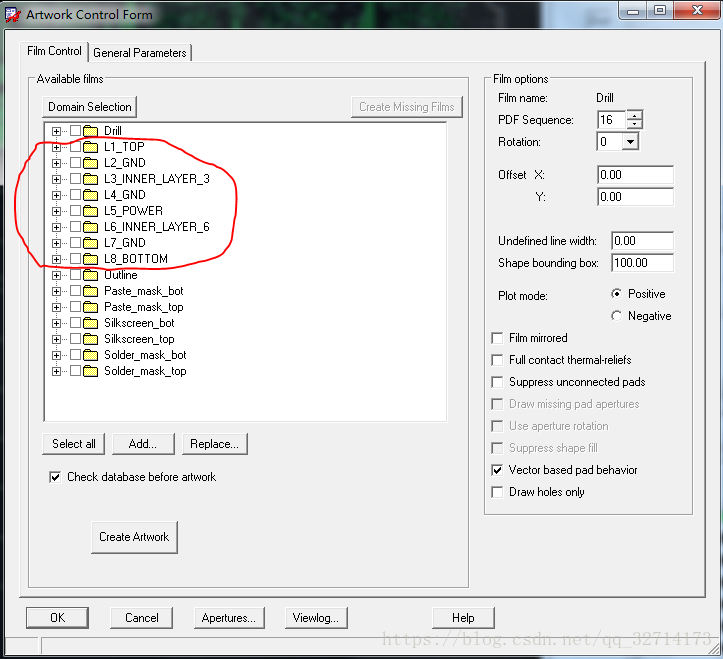

红圈内的层是本来就存在的，只需要改一下名字让格式统一。

添加只需要在pcb中只显示那一层的文件，然后选中一个文件夹右键add，输入该层的名字即可。

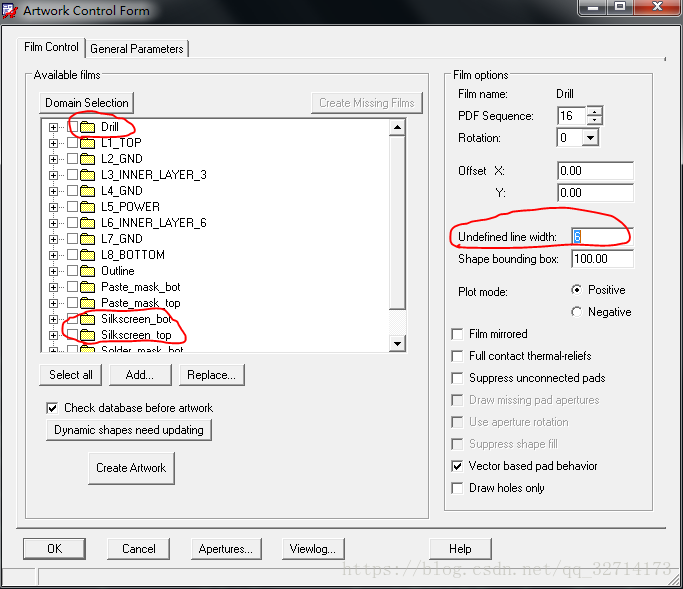

需要将drill层和丝印层这两个作为指示意义的层有线宽为0mil的改为6mil，在PCB中不会改，只是在生成的artwork中改成6mil，所以生成的过程中会有warning，因为pcb中的线宽和art work中的不一致。只要将PCB中的也改了就不会报错。

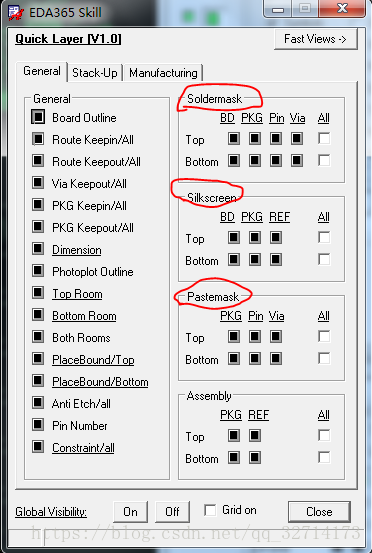

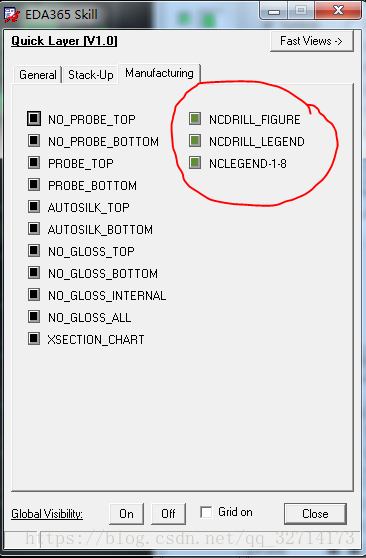

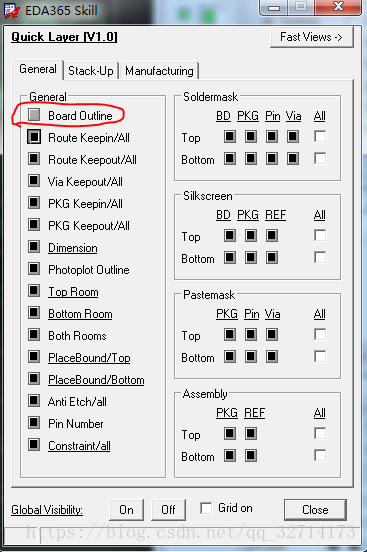

DRILL层（建议装一个EDA365 SKil）



Outline层只需要打开Board Outline即可。

其他层只需要打开相应的top层或者bottom层。

显示相应的层之后可以选中相应文件夹右键match the display

设置好之后一定要选择ok再关闭。

 都设置好之后就可以选择create art work导出。

D、生成元器件坐标文件

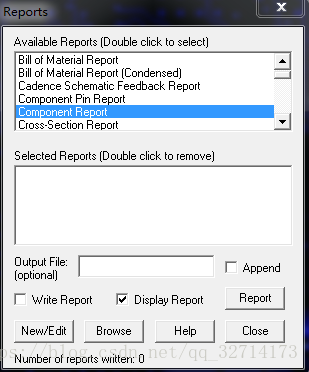

tool--report。

这个坐标文件是供贴片使用，假如不需要工厂贴片的话不需要导出。

双击选择，然后按report。将生成的文件打开之后，复制粘贴到excel。然后放到gerber中。

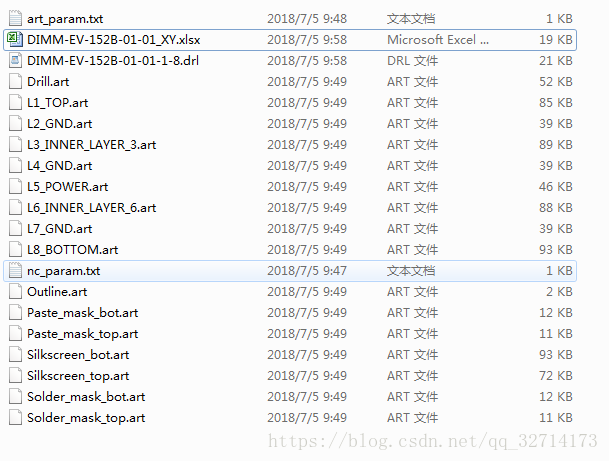

Gerber的文件。

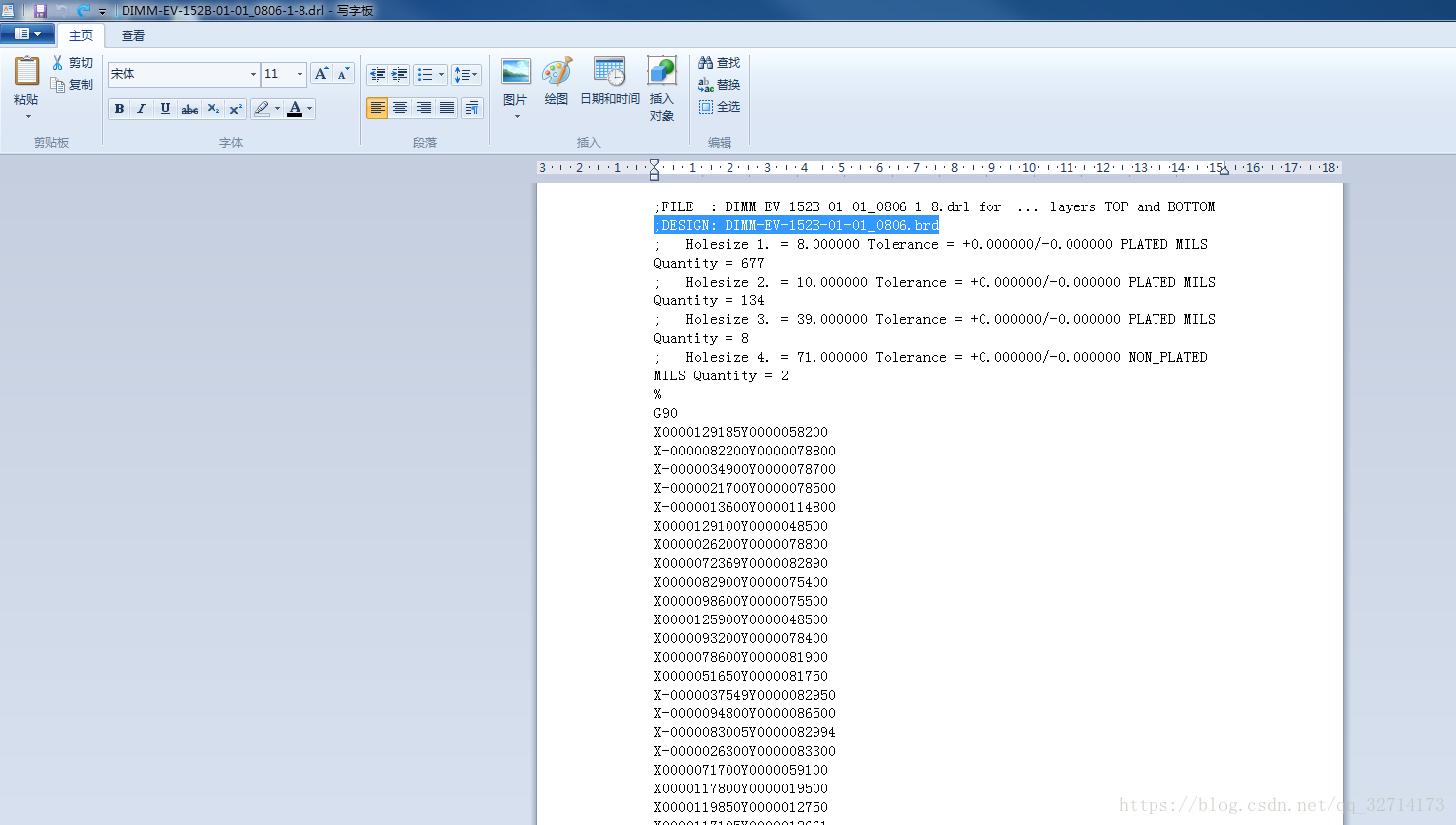

需要删除DIMM-EV-152B-01-01_0806-1-8.drl（钻带文件）里面的那段话，并且不要空行。不然用CAM350打不开，即是空白文件。

使用CAM350检查

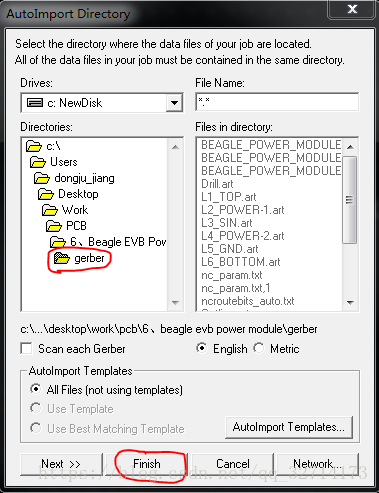

打开之后，选择file—import—autoimport

选择gerber所在文件夹，然后点击finish即可。

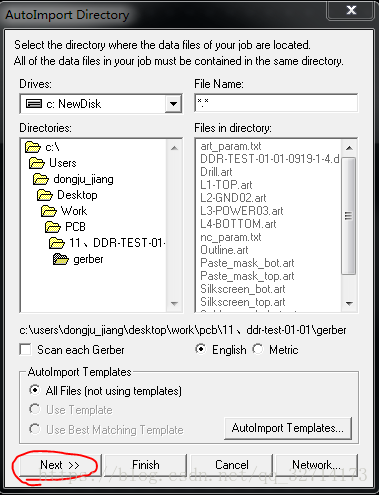

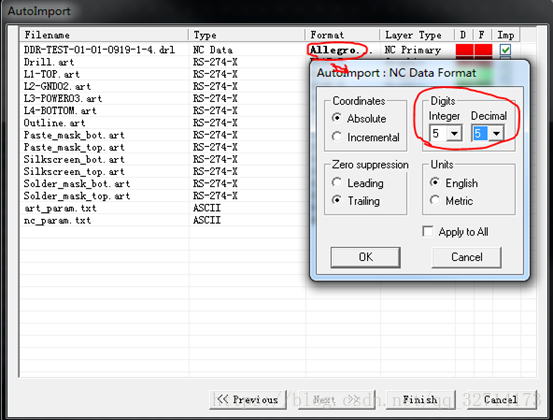

假如打开之后发现drl文件和其他文件精度不一致，可以在导入之后不选择finish，选择next。

将drl文件的精度改为5.5即可正常导入。

检查的时候主要看solder mask和silkscreen有没有重叠的地方，即把这两个文件都打开，同时打开多个文件的方法是，先左键选择一个文件，然后右键去选择第二个文件就可以了。

现在不太会使用，主要看看和PCB有没有出入的地方，没有的就ok了。

之后假如会使用了，再补充。
