PLECS热仿真,记录笔记

1 PLECS热仿真库介绍(重点)

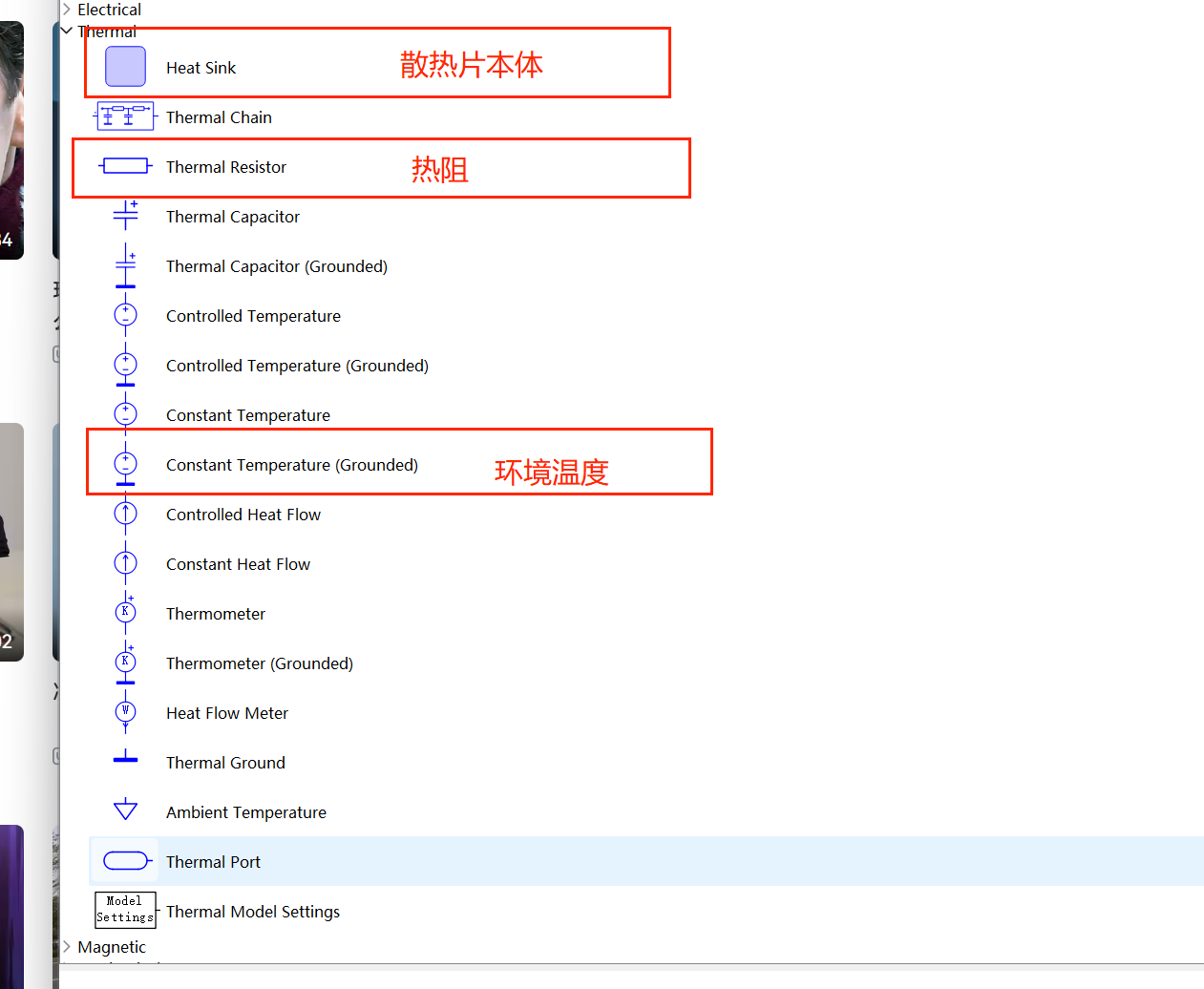

打开PLECS→快捷键(ctrl+L)→Thermal打开热学组件

重点是这三个组件 heat sink(散热器),thermal resistor(热阻),constant temperature grounded(背景温度),热阻一般由散热器厂家提供。

2 MOS管的热模型导入与提取

2.1 途径1:官方提供

2.2.1 登录PLECS热仿真模型下载网页

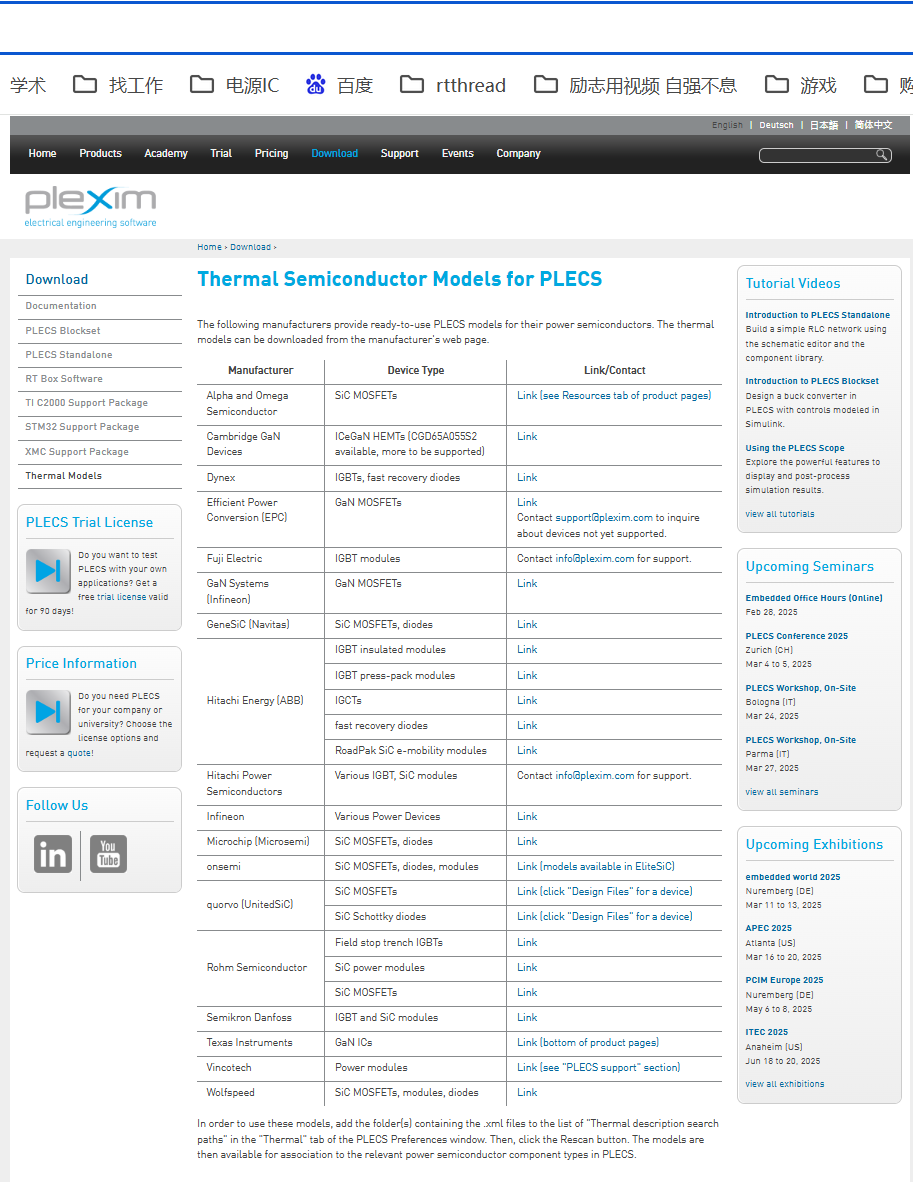

PLECS官方热仿真模型

此截图为PLECS官方的下载途径,最后下载后缀为.xml的文件作为官方热仿真文件

2.2.2 下载模型 (英飞凌FF600R17ME4为例)

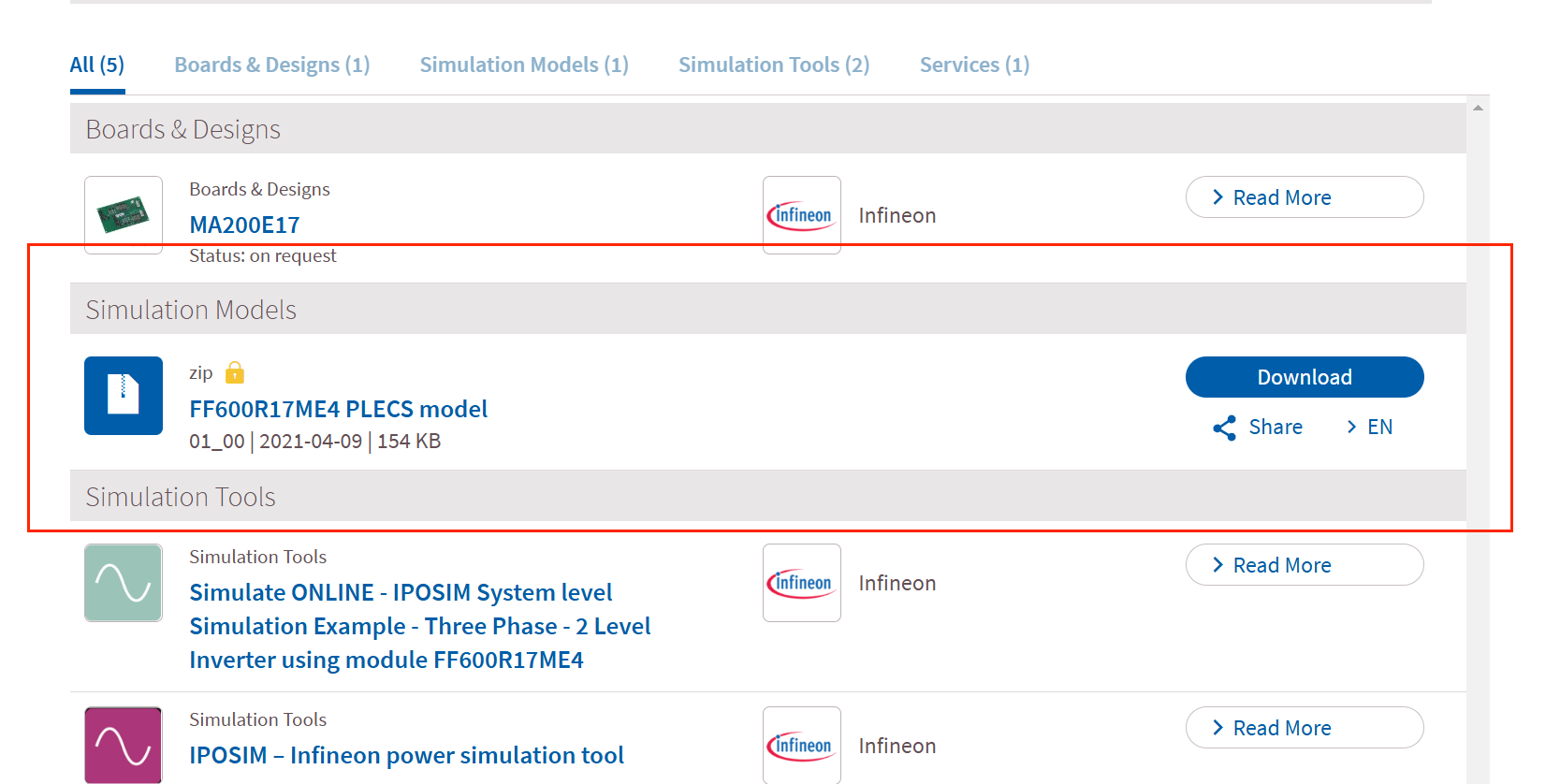

登录FF600R17ME4的网页→Design Support→FF600R17ME4 PLECS model(下载解压缩)

2.2.3 导入PLECS

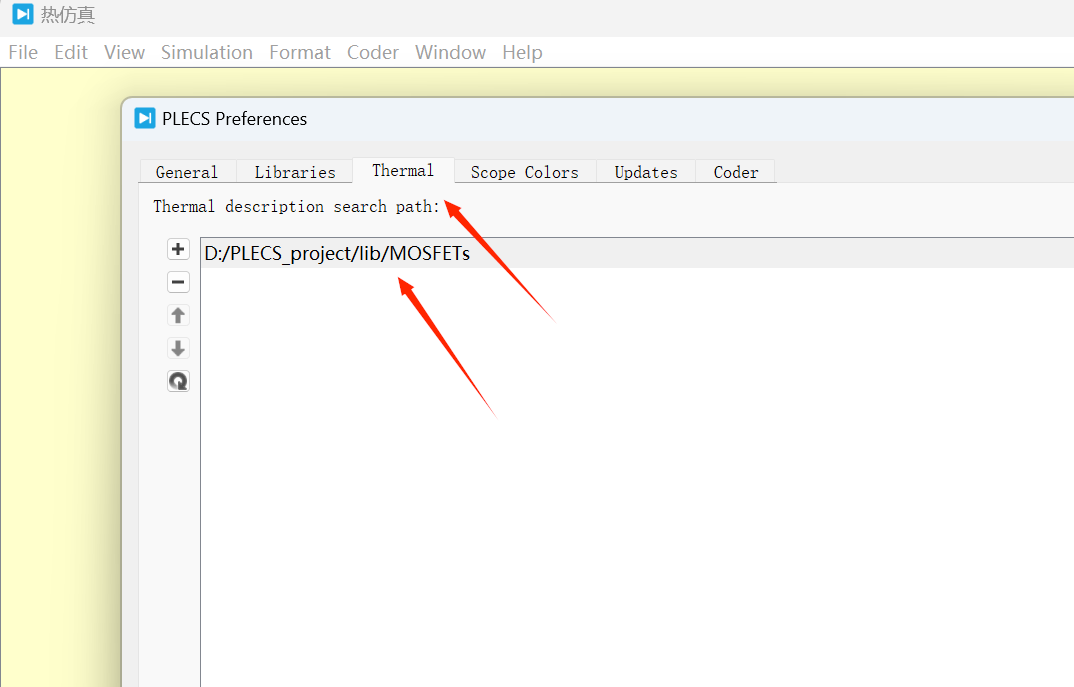

打开PLECS→PLECS preference →thermal 把对应文件的解压目录导入,(写文档时英飞凌的官网打不开,就用了wolfspeed的模型)

后续Windows→ thermal Libera browser即可;

选中对应的MOS器件,然后thermal 对应的模型即可

2.2 基于datasheet导入

有时候没有官方模型可以基于datasheet录入,其实本质是描点工具

一般来说,各个MOS的datasheet中有各种开关损耗与电流的关系

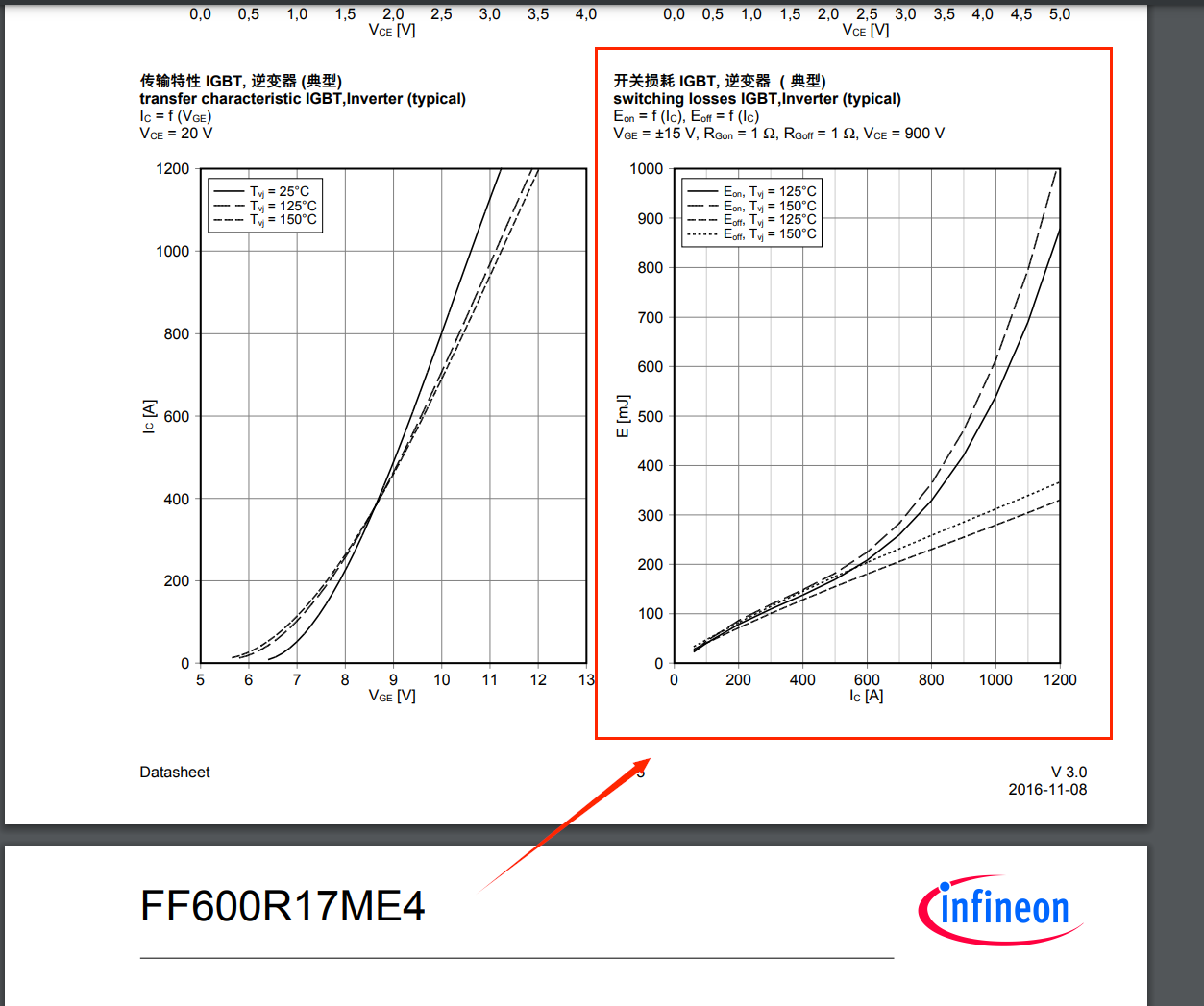

如图这英飞凌FF600R17的截图

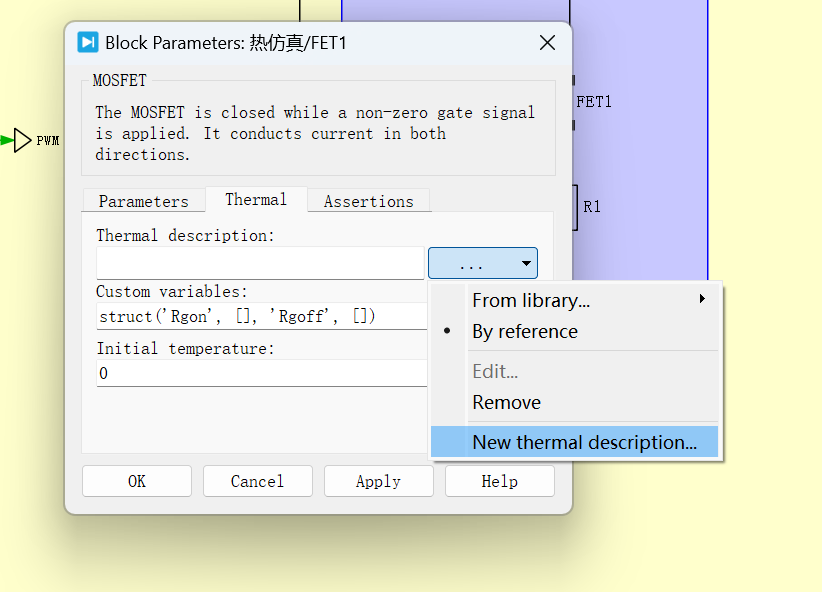

在MOS管的热学特性中找到 new description

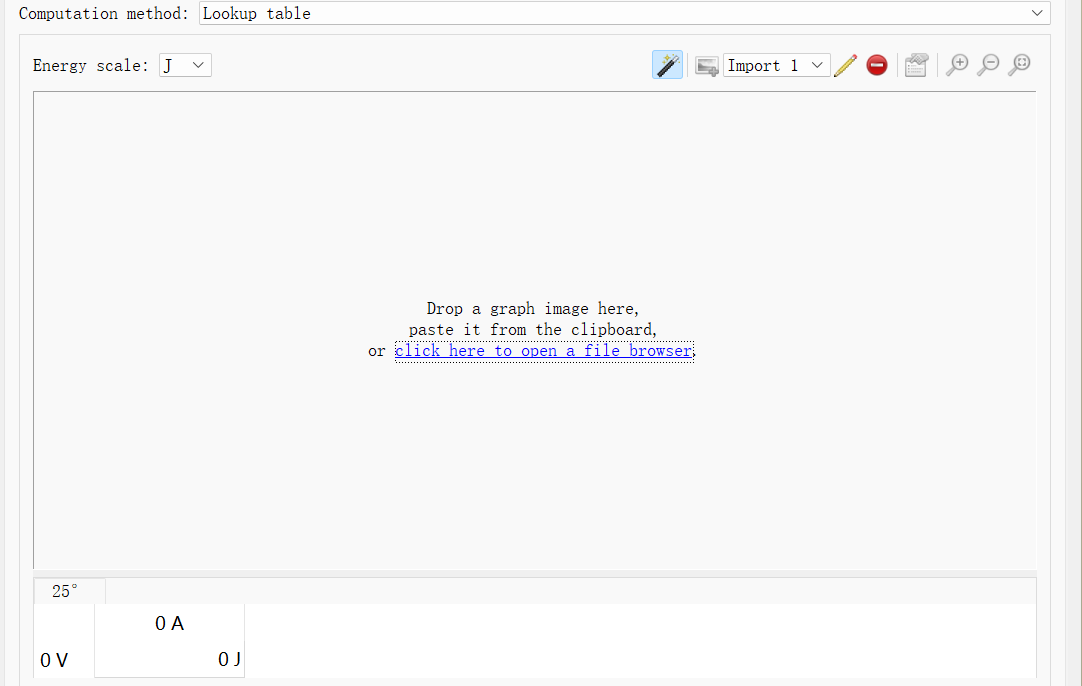

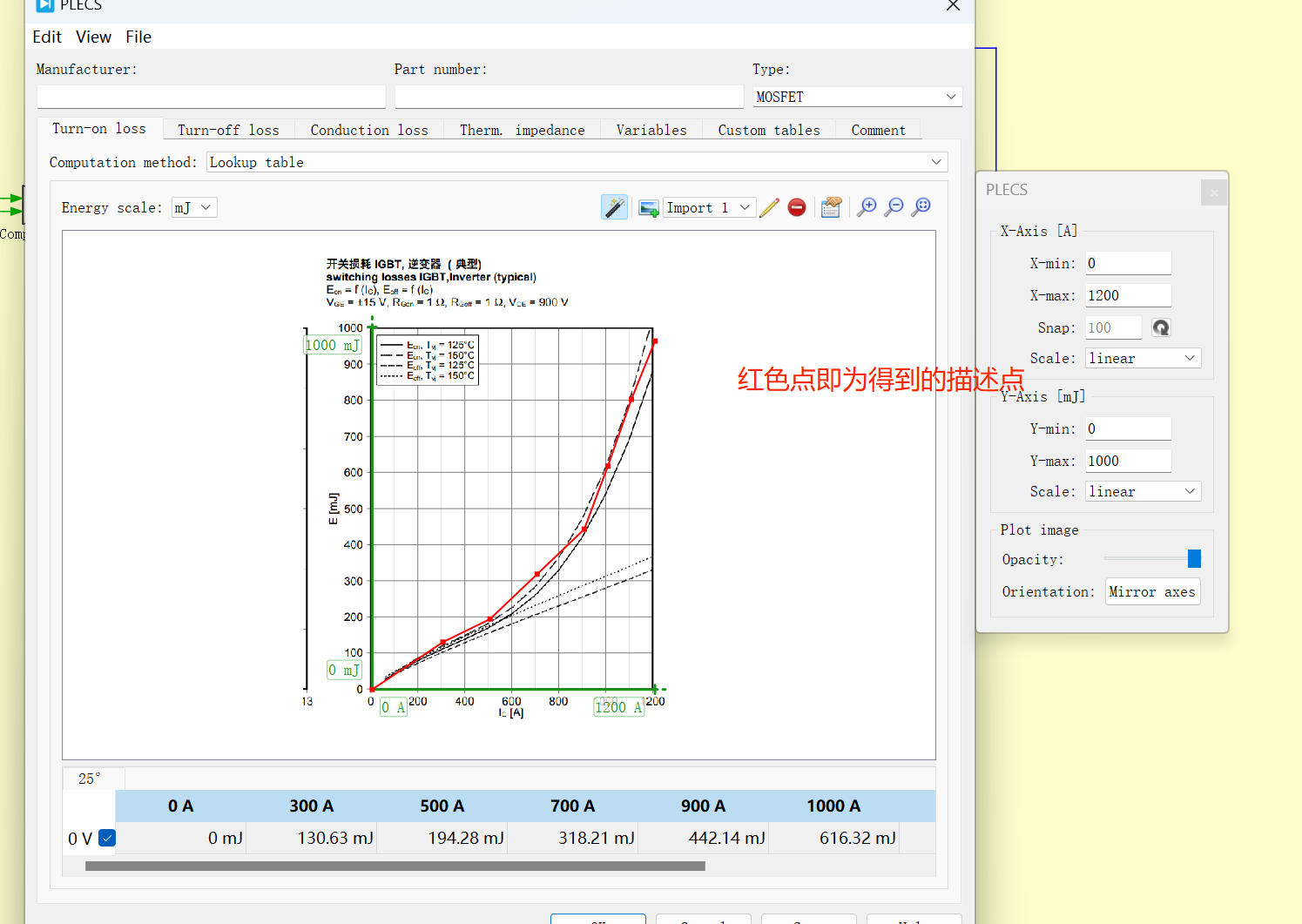

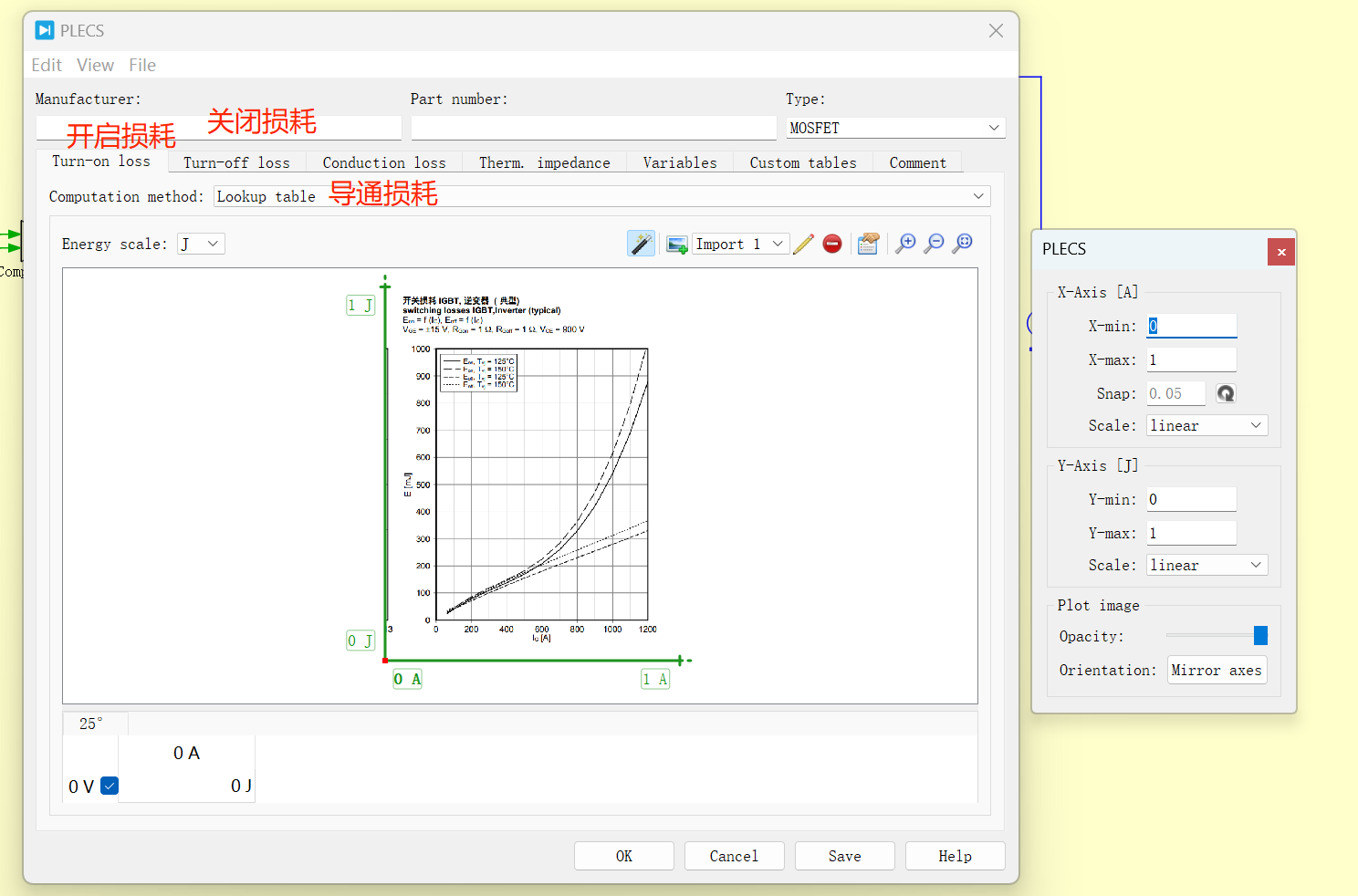

$$ 第一步 $$ $$ 第二步 $$ $$ 第三步:打开对应的datasheet截图 $$ $$ 第四步:对应的截图分为开启、关闭与导通 三种损耗 $$ $$ 第五步:最终的导入波形 $$

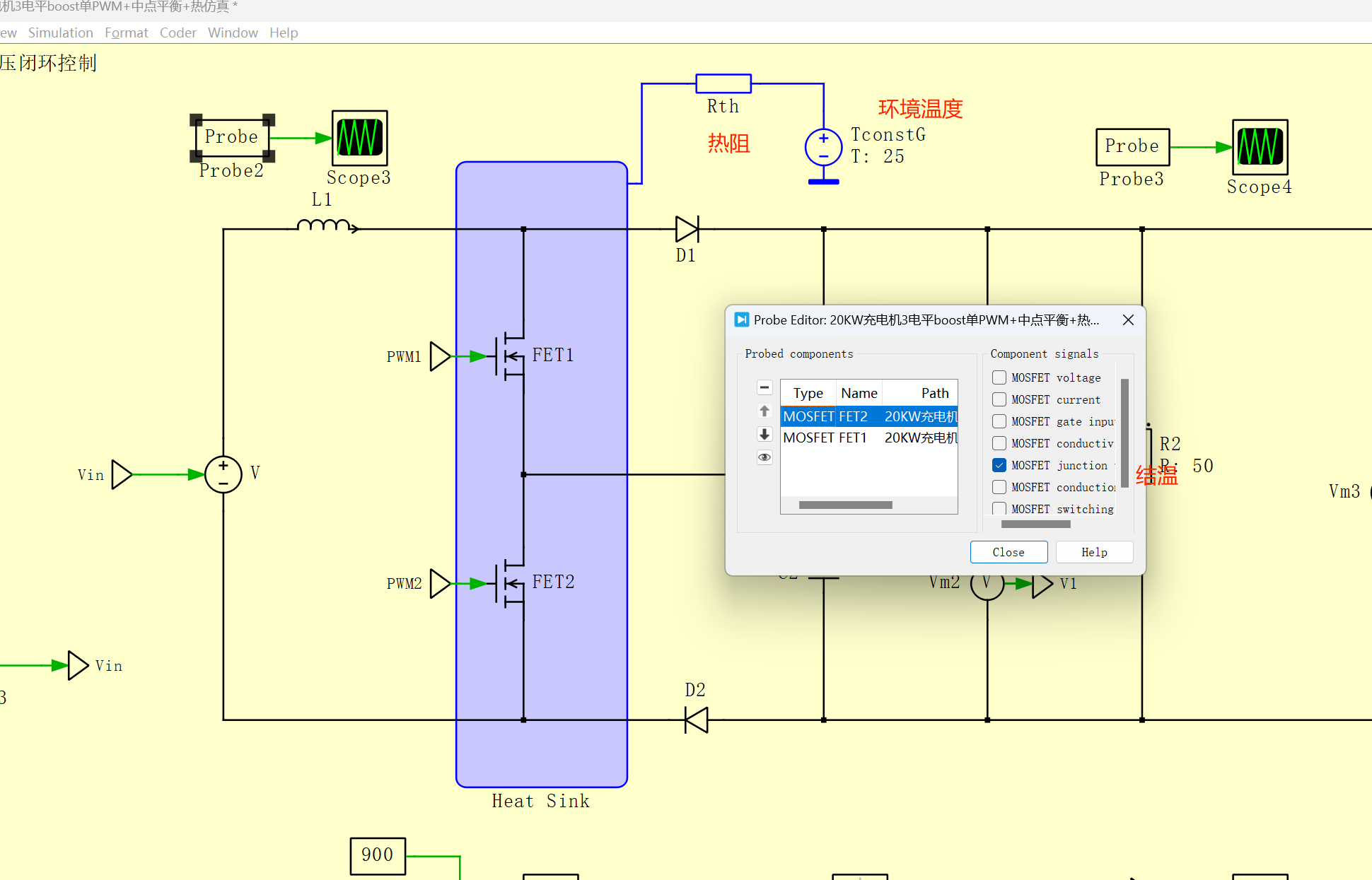

3 最终仿真模型

4 模型下载
