cadence ic618中layout DRC验证中遇到的一个问题(licensed sufficiently)以及解决方案

已于 2022-11-12 17:32:20 修改
阅读量8.8k 收藏 41
点赞数 6
分类专栏： IC618 drc 文章标签： centos 经验分享
于 2022-05-18 13:02:30 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_32174665/article/details/124839928
版权

本bug出现于直接使用拷贝过来已经安装好的cadence ic618且已经安装完成工艺库的情况下
系统为：centos os7 虚拟机版本为：VMware® Workstation 16 Pro

在绘制完layout之后，在我初次用此台虚拟机进行DRC仿真时，遇到了一个bug

The following products could not be licensed sufficiently:- Calibre Interactive

在这里插入图片描述
参考有关于IC617的文章Cadence Virtuoso IC617中常见的报错和警告的解决方法
使用ifconfig的指令寻找到HOSTID进行替换，但是并未能解决此license问题

之后我便参考了另一篇文章版图DRC The following products could not be licensed sufficiently:- Calibre Interactive
打开终端，使用：

ip add

寻找到ens33那里的地址进行替换，此时DRC验证便可以使用

具体原因是什么以及原理并不了解，但就个人验证来看，可能IC618需要通过这种方式才能解决DRC验证中遇到的license问题。

2022.11.12：补充
存在一种情况就是即使把HOSTID替换之后，仍然不能正常运行，此时需要

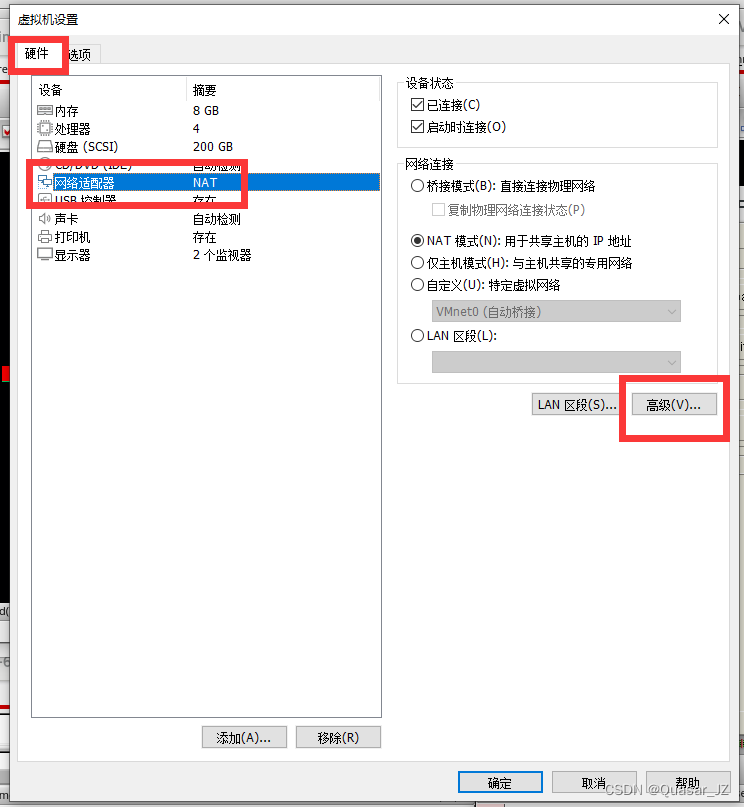

虚拟机（M）→设置（S）→硬件→网络适配器→高级（V）
在这里插入图片描述

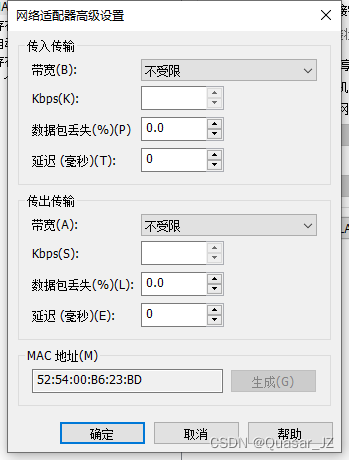

将MAC地址改为 ip add得到的地址
在这里插入图片描述
