glTF格式介绍（8）——解析一个Box的glTF文件

glTF格式介绍总目录：https://blog.youkuaiyun.com/qq_31709249/article/details/86477520

在以前的系列文章中，已经介绍了glTF文件的文件结构，而且拿了一个最简单的例子——三角形的glTF文件简单解析了一下。这一节来解析一个稍微复杂一点的glTF文件——正方形模型。正方形模型来源于glTF官方示例，里面有很多glTF格式的模型，下载下来可以用win10自带的3D模型查看器查看。（注意，里面模型有1.0版本的和2.0版本的，但是目前主流的软件都支持2.0版本的，如Cesium、Win10自带的3D模型查看器和编辑器等，包括前面的一系列教程都是介绍2.0版本的，所以下载模型的时候，下载2.0版本的）。

下载文件后，可以看到glTF文件夹下有两个文件：Box.gltf和Box0.bin。根据前面文件结构的知识可以知道，Box.gltf是一个json文件，描述3D模型如何组织；Box0.bin则是二进制数据文件，里面包含顶点坐标、纹理坐标等数据。用VSCode打开Box.gltf文件，可以看到里面的内容如下：

{
    "asset": {
        "generator": "COLLADA2GLTF",
        "version": "2.0"
    },
    "scene": 0,
    "scenes": [
        {
            "nodes": [
                0
            ]
        }
    ],
    "nodes": [
        {
            "children": [
                1
            ],
            "matrix": [
                1.0,
                0.0,
                0.0,
                0.0,
                0.0,
                0.0,
                -1.0,
                0.0,
                0.0,
                1.0,
                0.0,
                0.0,
                0.0,
                0.0,
                0.0,
                1.0
            ]
        },
        {
            "mesh": 0
        }
    ],
    "meshes": [
        {
            "primitives": [
                {
                    "attributes": {
                        "NORMAL": 1,
                        "POSITION": 2
                    },
                    "indices": 0,
                    "mode": 4,
                    "material": 0
                }
            ],
            "name": "Mesh"
        }
    ],
    "accessors": [
        {
            "bufferView": 0,
            "byteOffset": 0,
            "componentType": 5123,
            "count": 36,
            "max": [
                23
            ],
            "min": [
                0
            ],
            "type": "SCALAR"
        },
        {
            "bufferView": 1,
            "byteOffset": 0,
            "componentType": 5126,
            "count": 24,
            "max": [
                1.0,
                1.0,
                1.0
            ],
            "min": [
                -1.0,
                -1.0,
                -1.0
            ],
            "type": "VEC3"
        },
        {
            "bufferView": 1,
            "byteOffset": 288,
            "componentType": 5126,
            "count": 24,
            "max": [
                0.5,
                0.5,
                0.5
            ],
            "min": [
                -0.5,
                -0.5,
                -0.5
            ],
            "type": "VEC3"
        }
    ],
    "materials": [
        {
            "pbrMetallicRoughness": {
                "baseColorFactor": [
                    0.800000011920929,
                    0.0,
                    0.0,
                    1.0
                ],
                "metallicFactor": 0.0
            },
            "name": "Red"
        }
    ],
    "bufferViews": [
        {
            "buffer": 0,
            "byteOffset": 576,
            "byteLength": 72,
            "target": 34963
        },
        {
            "buffer": 0,
            "byteOffset": 0,
            "byteLength": 576,
            "byteStride": 12,
            "target": 34962
        }
    ],
    "buffers": [
        {
            "byteLength": 648,
            "uri": "Box0.bin"
        }
    ]
}

然后逐步解析里面的部分。

首先是scene，根据前面的教程可知，scene是整个场景的入口，可以看到里面只有一个场景0。然后再看scenes，里面有一个nodes数组，说明scene的根节点只有一个。再看nodes数组，前面说过，nodes数组是整个场景结构的组织者，可以看到里面有一个children数组，里面有一个元素值为1，说明对应nodes数组中下标为1（第二个）node。第二个node为：

        {
            "mesh": 0
        }

说明该node对应的mesh为meshes数组中下标为0（第一个）的元素。再看meshes数组，根据meshes教程可知，该meshes中只有一个图元（primitives），里面的属性有NORMAL（法向量），且法向量对应的Accessor下标为1（NORMAL值为1）、POSITION（顶点位置坐标），且位置坐标对应的Accessor下标为2（POSITION值为2），此图元是用索引的方式绘制的（有Indices属性），绘制方式为TRIANGLES（mode值为4），对应的材质下标为0。

接着解析数据部分，先看Buffer

前面教程

通过buffers属性可知，只有一个buffer，并且对应的文件为"Box0.bin"，文件字节长度为648字节。

再看BufferView

 "bufferViews": [
        {
            "buffer": 0,
            "byteOffset": 576,
            "byteLength": 72,
            "target": 34963
        },
        {
            "buffer": 0,
            "byteOffset": 0,
            "byteLength": 576,
            "byteStride": 12,
            "target": 34962
        }
    ]

通过bufferViews属性可知，buffer[0]有两个分块，第一个分块为对应的字节范围为576——572+72=648，对应的数据是ELEMENT_ARRAY_BUFFER（target值为34963，详情见相关教程），第一个分块对应的字节范围为0——576.对应的数据类型为ARRAY_BUFFER（target值为34962，详情见相关教程），需要注意的是，有一个属性byteStride属性 值为12,根据前面教程中数据交错的知识可知，第一个属性和第二个属性之间的间距为12字节。

继续看Accessor

"accessors": [
        {
            "bufferView": 0,
            "byteOffset": 0,
            "componentType": 5123,
            "count": 36,
            "max": [
                23
            ],
            "min": [
                0
            ],
            "type": "SCALAR"
        },
        {
            "bufferView": 1,
            "byteOffset": 0,
            "componentType": 5126,
            "count": 24,
            "max": [
                1.0,
                1.0,
                1.0
            ],
            "min": [
                -1.0,
                -1.0,
                -1.0
            ],
            "type": "VEC3"
        },
        {
            "bufferView": 1,
            "byteOffset": 288,
            "componentType": 5126,
            "count": 24,
            "max": [
                0.5,
                0.5,
                0.5
            ],
            "min": [
                -0.5,
                -0.5,
                -0.5
            ],
            "type": "VEC3"
        }
    ],

通过accessors属性可知，有三个accessor。我们知道索引对应的是第一个accessor，先看第一个accessori，根据属性我们可知，索引数组对应第一个bufferView，在bufferView中起点为0，数据类型为unsigned int（2个字节），一共有36个值。同理可知，法向量对应第二个bufferView，在bufferView中起点为0，数据类型为vec3，一共有24个值；位置坐标对应第二个bufferView，在bufferView中起点为288，数据类型为vec3，一共有24个值。

ok，知道了这些，我们就可以写程序来读取bin文件中的值，来看看里面的数据长啥样。读取程序的代码如下：

#include "stdafx.h"
#include <fstream>
#include <vector>
#include <iostream>
using namespace std;

int main()
{

	const int n = 48;

	std::ifstream f = ifstream("Box0.bin", std::ios::binary);

	for (int i = 0; i < n; i++)
	{
		float a, b, c;
		f.read((char*)&a, sizeof(float));
		f.read((char*)&b, sizeof(float));
		f.read((char*)&c, sizeof(float));
		std::cout <<"	("<< a << ", " << b << ", " << c <<")"<< std::endl;
	}
	for (int i = 0; i < 36; i++)
	{
		short elements;
		f.read((char*)&elements, sizeof(short));
		cout <<"	"<< elements <<",";
		if ((i + 1) % 4 == 0)
			cout << endl;
	}
	return 0;
}

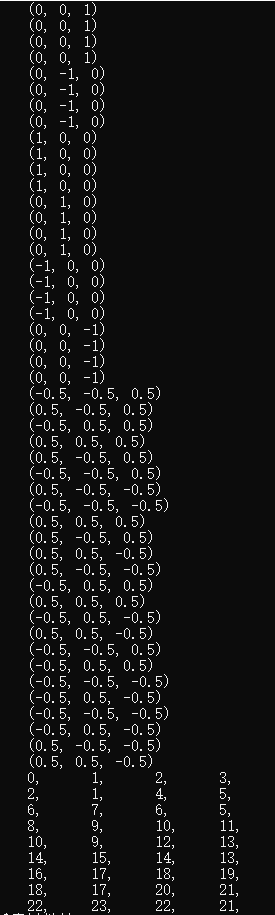

最终读取的结果如下：

我们可以看到，前面24个为法向量，中间24个为位置坐标，最后的36个为索引坐标。和我们理解的一致。

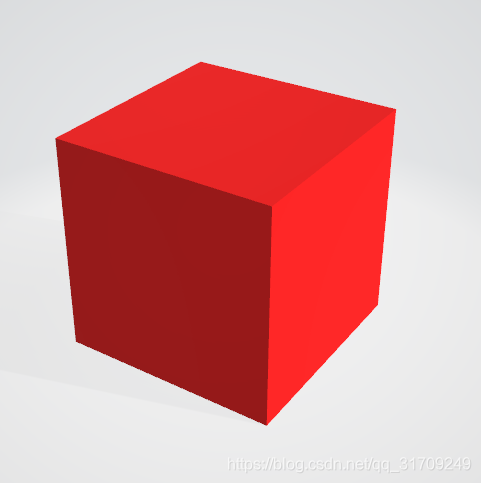

最后的用OpenGL或者OSG，将这个正方体绘制出来，我用的是OSG，最后结果如下：

OK，大功告成。
