撕裂现象

上一篇介绍了单buffer用例，在实际应用至少都是双buffer。2012年android提出了黄油计划采用了3 buffer，使得android系统性能在流畅度方面得到了很大提升。更有国内某手机在播放高帧率视频时更是采用了4 buffer方案。
单buffer最明显的问题就是tear effect(撕裂现象)。这里通过代码演示下撕裂现象，进而引出双buffer用例。
本文代码是在modeset-single-buffer基础上进行了修改。
单buffer撕裂产生的原因：

单buffer数据在前台显示时，由于随后的画面数据需要再次使用该buffer时由于耗时没有及时填充完，而导致下一帧显示时有部分数据是前一帧的。

演示思路：

有2帧画面，每隔1s会显示一帧画面。第一帧灰色，第二帧白色。第二帧耗时2s，而在第2s的时候只能填充第二帧的一半数据，导致有一半是灰色，一半是白色。

根据modeset_create_fb函数修改，新增代码：

static int vsync_frame(int fd, struct buffer_object *bo, int frame)
{
	struct drm_mode_create_dumb create = {};
 	struct drm_mode_map_dumb map = {};

	create.width = bo->width;
	create.height = bo->height;
	create.bpp = 32;
	drmIoctl(fd, DRM_IOCTL_MODE_CREATE_DUMB, &create);

	bo->pitch = create.pitch;
	bo->size = create.size;
	bo->handle = create.handle;
	drmModeAddFB(fd, bo->width, bo->height, 24, 32, bo->pitch,
			   bo->handle, &bo->fb_id);

	map.handle = create.handle;
	drmIoctl(fd, DRM_IOCTL_MODE_MAP_DUMB, &map);

	bo->vaddr = mmap(0, create.size, PROT_READ | PROT_WRITE,
			MAP_SHARED, fd, map.offset);
	//帧率填充不同数据
	if(frame == 1) {
		memset(bo->vaddr, 0x80, bo->size);
	} else if (frame == 2) {
		memset(bo->vaddr, 0xcc, bo->size/2);
		memset(bo->vaddr + bo->size/2, 0x80, bo->size/2);
	} else if (frame == 3) {
		memset(bo->vaddr,  0xcc, bo->size);
	}
	return 0;
}
//main函数修改：
int main(int argc, char **argv)
{
...
	buf.height = conn->modes[0].vdisplay;

	// modeset_create_fb(fd, &buf);
	int frame = 1;
	while (frame < 4) {
		vsync_frame(fd, &buf, frame);
		drmModeSetCrtc(fd, crtc_id, buf.fb_id,
			0, 0, &conn_id, 1, &conn->modes[0]);
		frame ++;
		sleep(1);
	}

	getchar();
...
}

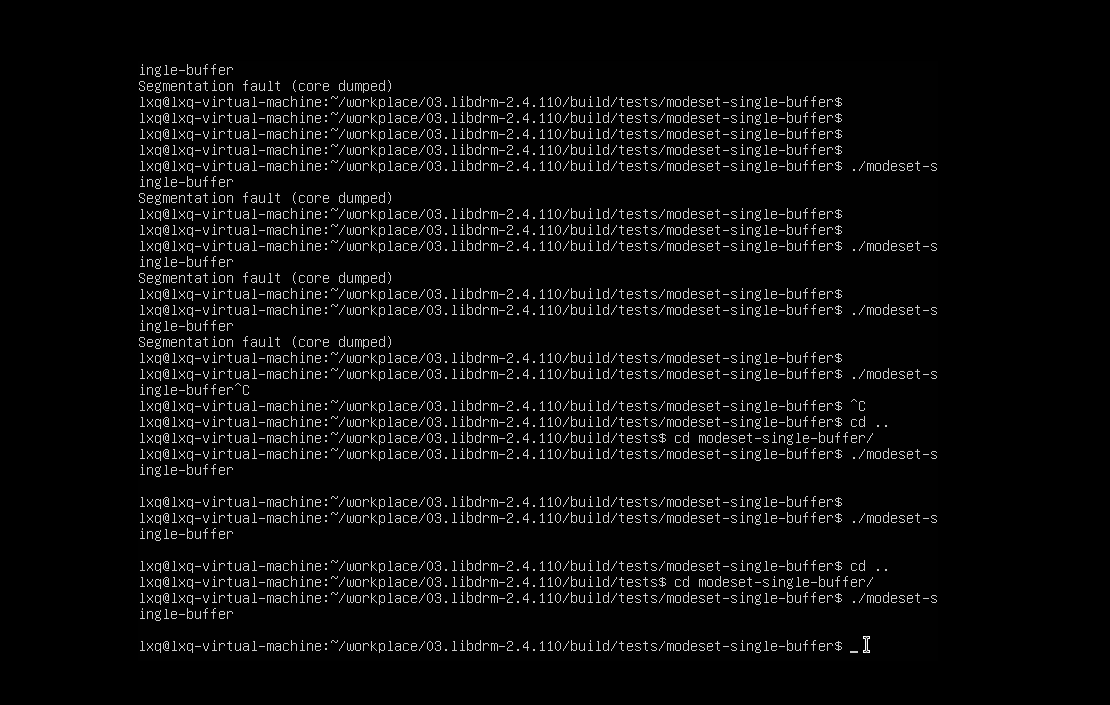

实现效果如下：

在这里插入图片描述

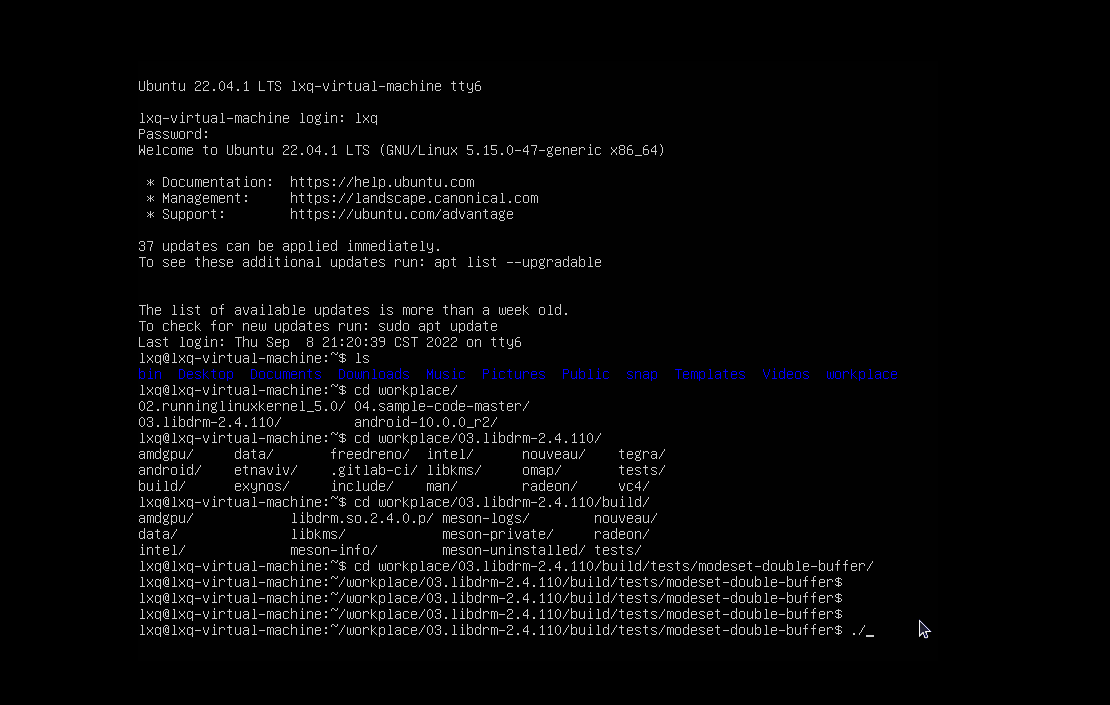

双buffer

由于单buffer存在撕裂现象。所以将新帧画面绘制到framebuffer时，需要绘制到一个新buffer，而不是front-buffer(即正在使用的buffer)，避免这种现象发生的技术称为double-buffering。双bufferd：front-buffer用于前台显示，back-buffer用于后台绘制。当一帧渲染完成时，进行交换2个buffer(即swapbuffer)。交换并不是指复制数据，而是只交换buffer指针。在绘制到front-buffer之前，我们需要找到back-buffer。每个buffer由宽度、高度、步幅、大小、句柄、地图和 fb-id 组成。

参考何小龙double代码进行修改：

static int vsync_frame(int fd, struct buffer_object *bo, int color)
{
...
	memset(bo->vaddr,  color, bo->size);

	return 0;
}

int main(int argc, char **argv)
{
	...
	bufs[0].width = conn->modes[0].hdisplay;
	bufs[0].height = conn->modes[0].vdisplay;
	bufs[1].width = conn->modes[0].hdisplay;
	bufs[1].height = conn->modes[0].vdisplay;
	vsync_frame(fd, &bufs[0], 0x80);
	drmModeSetCrtc(fd, crtc_id, bufs[0].fb_id,
			0, 0, &conn_id, 1, &conn->modes[0]);
	sleep(1);
	vsync_frame(fd, &bufs[1], 0xcc);
	drmModeSetCrtc(fd, crtc_id, bufs[1].fb_id,
			0, 0, &conn_id, 1, &conn->modes[0]);
	sleep(1);
	// modeset_create_fb(fd, &buf);
	getchar();
	modeset_destroy_fb(fd, &bufs[0]);
	modeset_destroy_fb(fd, &bufs[1]);
...
}
