网络技术-traceroute/tracert命令详解

一、traceroute概述

traceroute (Windows 系统下则是tracert) 命令利用ICMP 协议定位您的计算机和目标计算机之间的所有路由器。TTL 值可以反映数据包经过的路由器或网关的数量，通过操纵独立ICMP 呼叫报文的TTL 值和观察该报文被抛弃的返回信息，traceroute命令能够遍历到数据包传输路径上的所有路由器。

二、原理

traceroute程序完整过程：首先它发送一份TTL字段为1的IP数据包给目的主机，处理这个数据包的第一个路由器将TTL值减1，然后丢弃该数据报，并给源主机发送一个ICMP报文（“超时”信息，这个报文包含了路由器的IP地址，这样就得到了第一个路由器的地址），然后traceroute发送一个TTL为2的数据报来得到第二个路由器的IP地址，继续这个过程，直至这个数据报到达目的主机。

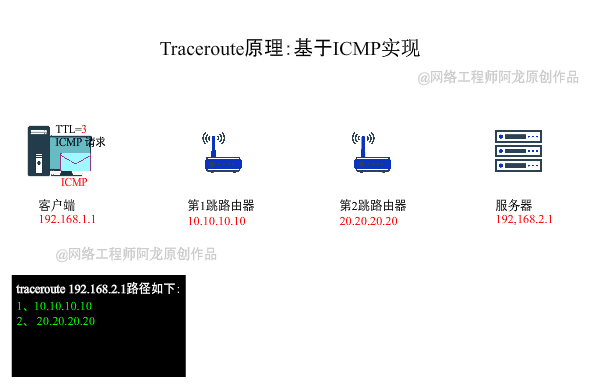

三、基于ICMP报文实现

基于ICMP报文的traceroute是这样实现的：让你在客户端输入 traceroute 命令+ip时， 客户端就发起一个ICMP回显请求报文，第一个数据包，TTL=1，这样第一跳路由器收到后,要转发出去时，会将TTL减一，即TTL=0, 就丢弃，然后第一跳路由器就返回一个ICMP超时的错误信息，客户端收到后，会判断是否收到ICMP 回显应答 报文？ 如果还没收到，就会继续发送回显请求报文，TTL加1进行尝试，当到底服务器后，服务器就会发送ICMP 回显应答报文。

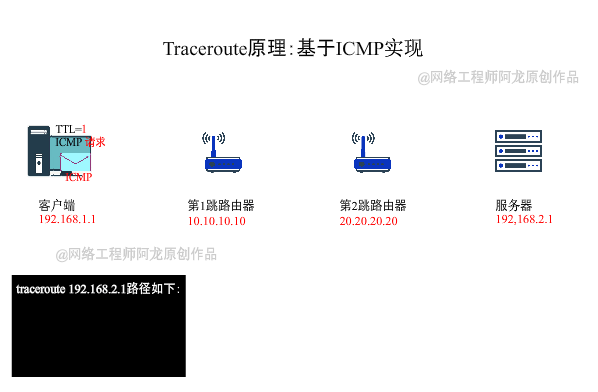

1、客户端发送第一个TTL=1的ICMP 回显请求报文，第1跳路由器收到后，查看目的地址进行转发，转发前会将TTL会减1，减完后TTL=0，就丢弃该数据包，并向客户端返回TTL超时的ICMP报文。客户端收到，TTL超时ICMP报文，从报文里面的源地址，得到第1跳地址：10.10.10.10

2、由于客户端发现还没收到回显应答的ICMP报文，于是继续尝试发送，TTL进行加1。第1跳路由器收到后，根据目的地址进行转发，转发出去时，TTL减1，减完后TTL=1。第2跳路由器收到后，查看目的地址进行转发，转发前会将TTL会减1，减完后TTL=0，就丢弃该数据包，并向客户端返回TTL超时的ICMP报文。

客户端收到，TTL超时ICMP报文，从报文里面的源地址，得到第2跳地址：20.20.20.20

3、由于客户端仍然还没收到 回显应答 的ICMP报文，于是继续尝试发送，TTL进行加1。第1跳路由器收到后，根据目的地址进行转发，转发出去时，TTL减1，减完后TTL=2。第2跳路由器收到后，查看目的地址进行转发，转发前会将TTL会减1，减完后TTL=1， TTL不是0，路由器就继续转发。数据包终于到达服务器啦！服务器查看目的地址，就是找我的，于是继续解封装，查看IP数据部分（ICMP），发现是回显请求的ICMP报文，于是向客户端发送一个 回显应答的ICMP报文。

客户端收到，回显应答的ICMP报文，确认UDP数据包已成功到达服务器了，traceroute结束，并记录源IP地址：192.168.2.1

四、常用命令参数

1、最简单最常用的，tracertroute后面直接带域名或IP

# traceroute www.baidu.com

2、跳数设置，如限制路由经过 10跳停止

# traceroute -m 10 www.baidu.com

3、设置探测数据包数量，如限制路由经过 10跳且 每一跳发送4个探测数据包

# traceroute -q 4 -m 10 www.baidu.com

----------------

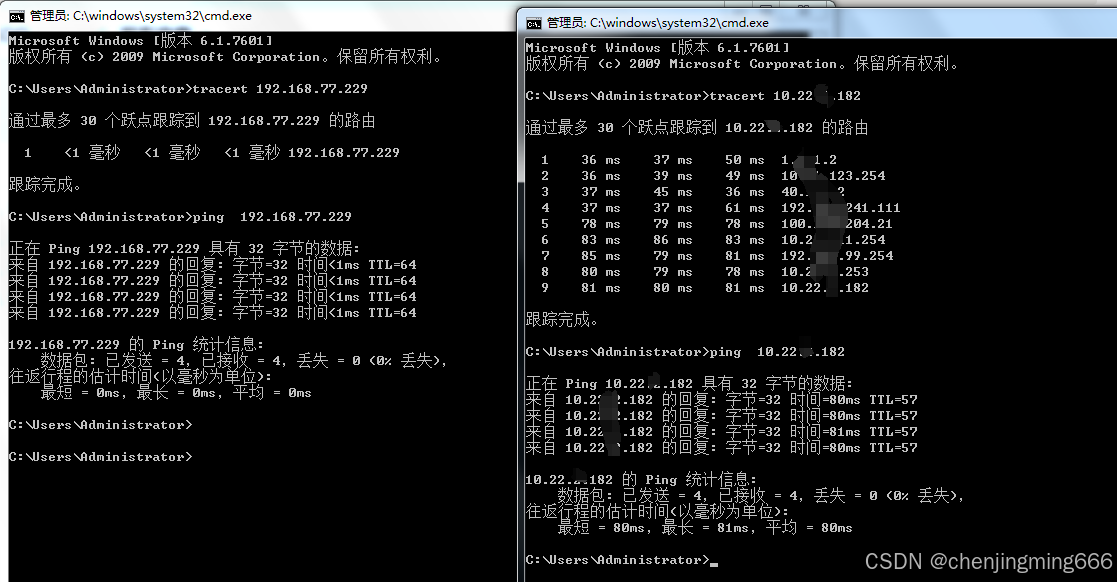

另：对两台服务器经过哪些路由测试：
