STM32 定时器总结

本文介绍了CubeMx中的定时器组件如ARR、PSC、CNT、RCR、EGR等及其功能,包括计数模式、计数器启用、事件生成控制等,并重点讲解了如何在CubeMx中配置这些定时器元件以实现精确的时间处理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

缩写

ARR: Auto-Reload Register(保存定时器的计数范围)
PSC: Prescaler register(预分频器寄存器,根据设置的分频因子N,计数N个定时器时钟脉冲后,产生一个CNT计数,以此实现分频功能)
CNT: Counter register(计数寄存器,保存了定时器的当前计数值)
RCR: Repetition Counter Register(重复计数寄存器,由于定义定时器重复计数多少次后才产生一个更新事件UEV
EGR: Event Generation Register(事件生成寄存器,用于配置定时器的事件源)

CEN: Counter Enable(计算器启动位,只有这个位置1后,CNT才会根据定时器配置的时钟开始计数)
UEV: Update EVent(更新事件,产生更新事件(比如定时器计数上/下溢出时)后,这个位被置1
UG: Update Generation(产生更新事件,软件置1可产生一个更新事件)
UDIS: Update Disable(禁止更新事件位,置1后将不再产生更新事件UEV

ARPE: Auto-Reload Preload Enable(自动重载预装载使能位,置1时,写入ARR的值先缓存起来,直到下一个更新事件UEV后才生效;置0时写入ARR的值立即生效)

CubeMx中配置项详情

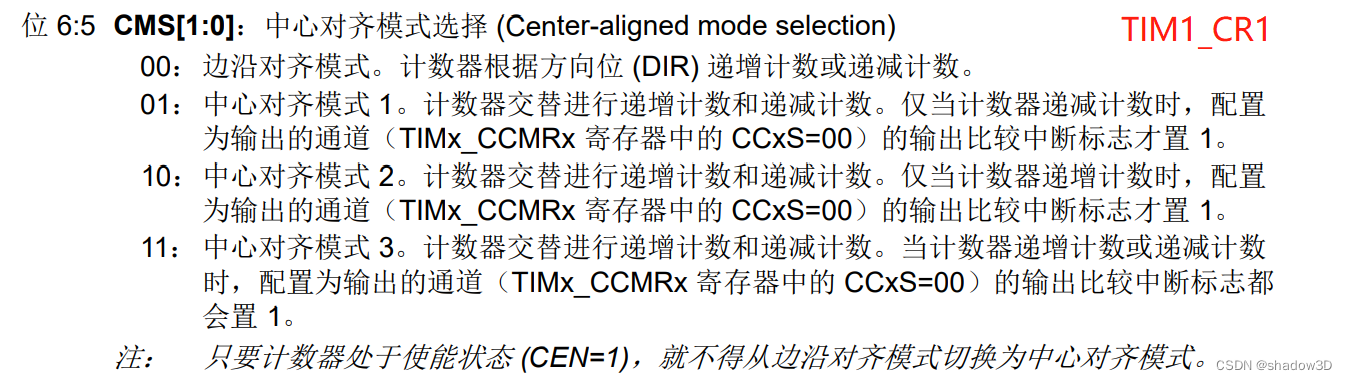

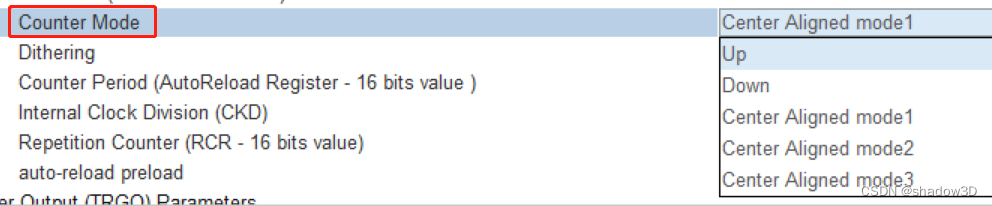

1. 计数模式

在这里插入图片描述
在这里插入图片描述
