MCU-51:单片机直流电机驱动(PWM)

一、直流电机介绍

直流电机是一种将电能转换为机械能的装置。一般的直流电机有两个电极,当电极正接时,电机正转,当电极反接时,电机反转

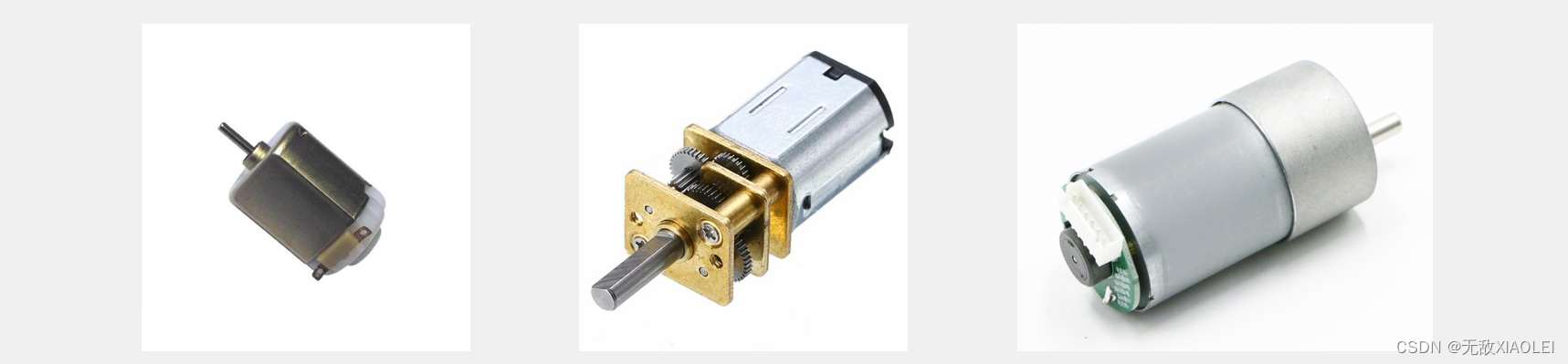

直流电机主要由永磁体(定子)、线圈(转子)和换向器组成
除直流电机外,常见的电机还有步进电机、舵机、无刷电机、空心杯电机等
在这里插入图片描述

二、电机驱动电路

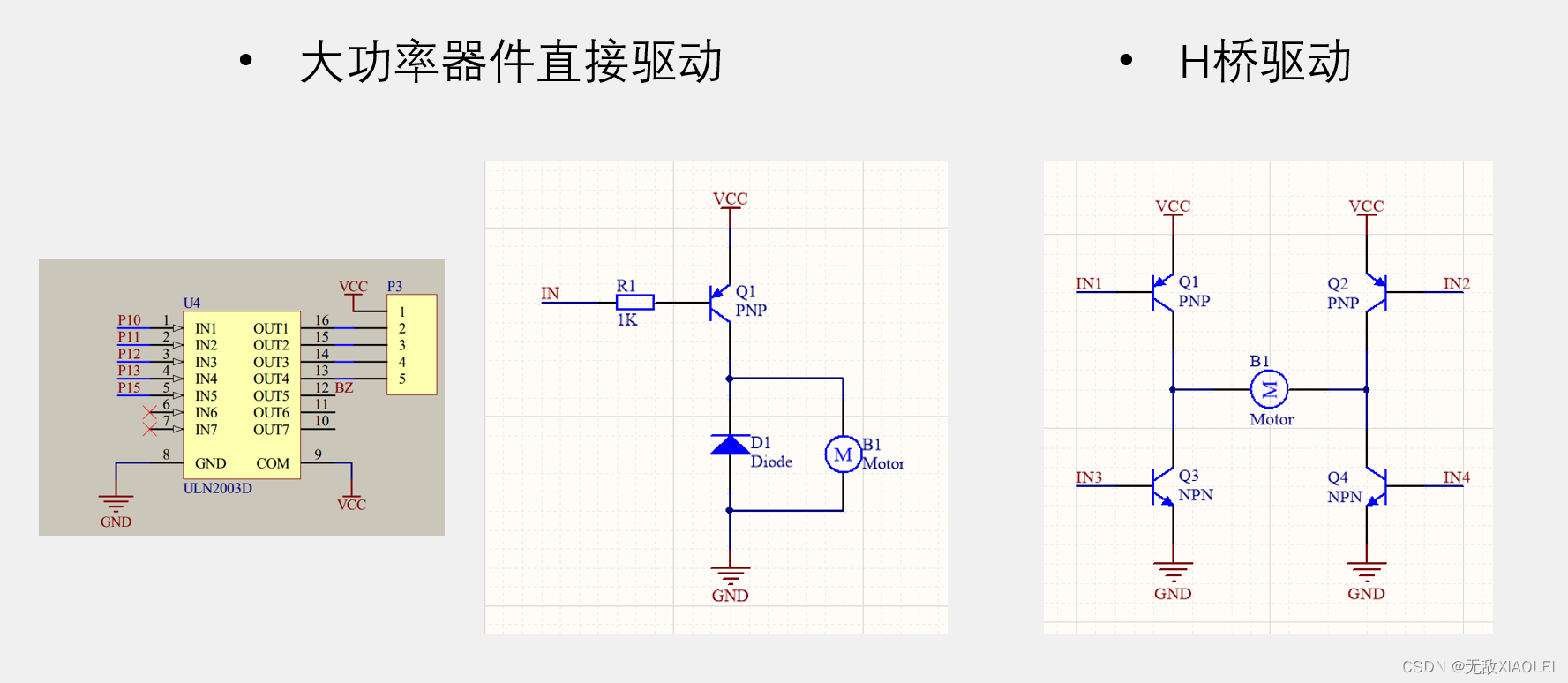

在这里插入图片描述

三、PWM

3.1 PWM介绍

PWM(Pulse Width Modulation)即脉冲宽度调制,在具有惯性的系统中,可以通过对一系列脉冲的宽度进行调制,来等效地获得所需要的模拟参量,常应用于电机控速、开关电源等领域
PWM重要参数:

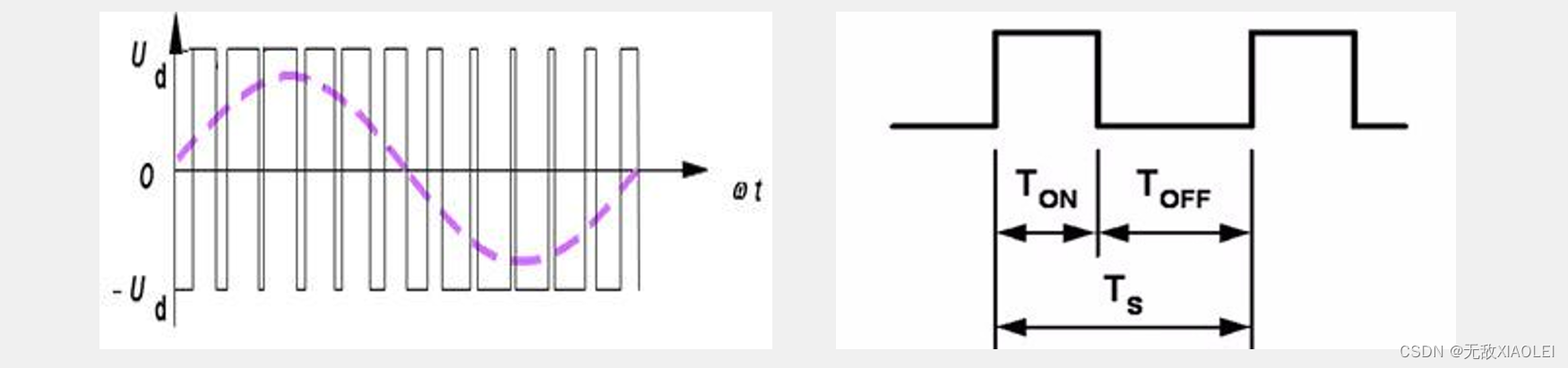

频率 = 1 / TS 占空比 = TON / TS 精度 = 占空比变化步距
在这里插入图片描述

3.2 产生PWM方法

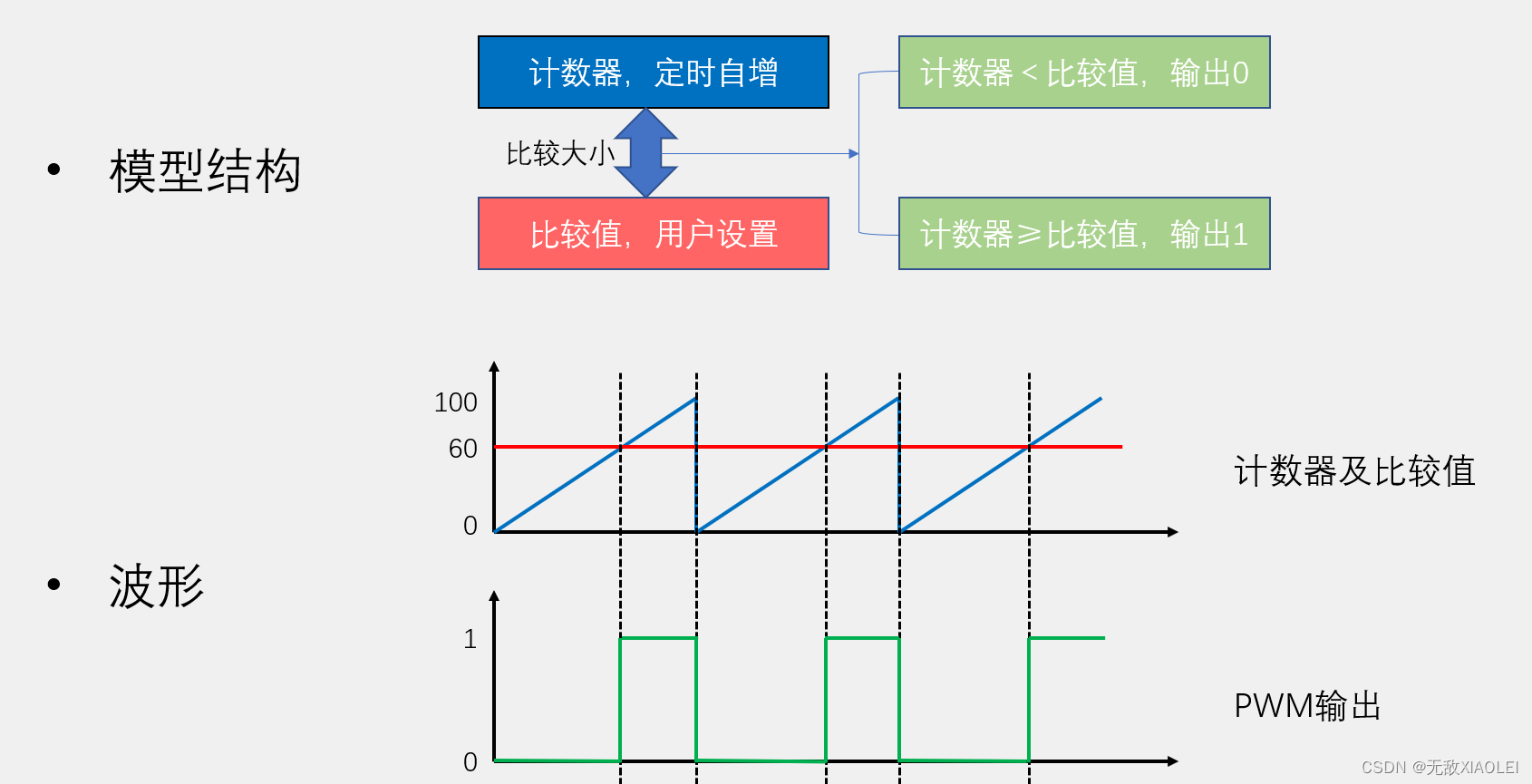

基本原理是由单片机内部集成PWM发生器模块在程序控制下产生PWM信号。优点是电路简单、便于程序控制。缺点是不利于学生观测PWM产生过程,闭环控制复杂和使用时受单片机性能制约。
在这里插入图片描述

四、代码演示

电机调速
main.c

#include <REGX52.H>
#include "Delay.h"
#include "Key.h"
#include "Nixie.h"
#include "Timer0.h"

sbit Motor=P1^0;

unsigned char Counter,Compare;
unsigned char KeyNum,Speed;

void main()
{
	Timer0_Init();

	while(1)
	{
		KeyNum=Key();
		if(KeyNum==1)
		{
			Speed++;
			Speed%=4;
			if(Speed==0){Compare=0;}
			if(Speed==1){Compare=50;}
			if(Speed==2){Compare=75;}
			if(Speed==3){Compare=100;}
		}
		Nixie(1,Speed);
	}
}

void Timer0_Routine() interrupt 1
{

	TL0 = 0x9C;		//设置定时初值
	TH0 = 0xFF;		//设置定时初值
	Counter++;
	Counter%=100;
	if(Counter<Compare)
	{
		Motor=1;
	}
	else
	{
		Motor=0;
	}

}

注意:一定要看

千万不要直接复制代码,因为是模块化编写,模块的代码没有往上复制(模块的代码在以往的文章中可以找到),大家一定要自己动手,跟着视频学!!!!!
