在STM32CubeMX中添加属于自己的板子

最新推荐文章于 2025-03-07 17:57:38 发布

AlphaNice

最新推荐文章于 2025-03-07 17:57:38 发布

阅读量835

点赞数 1

分类专栏： STM32笔记文章标签： stm32

本文链接：https://blog.youkuaiyun.com/qq_27824735/article/details/119718353

版权

声明

仅供参考，所造的任何文件丢失或损坏或者其他任何损失与本作者无关

前言

本人用STM32比较多了，特别是后面出现了STM32CUBEMX这个神器之后，再也不用像以前那样在MDK中自己一步一步的搭建底层初始化代码，虽然有的时候STM32CUBEMX生成的代码格式与自己的代码风格不同，感觉别扭，但是在某种程度上还是方便了许多。

虽然STM32CUBEMX方便了，但是每次想新建一个工程模板的时候，每次必须得一个功能一个功能的去选择参数，去配置，做产品开发时，次数多了就会很烦，特别是我这种没有良好文件整理习惯的人，时间久了找以前的文件特费劲。。。。

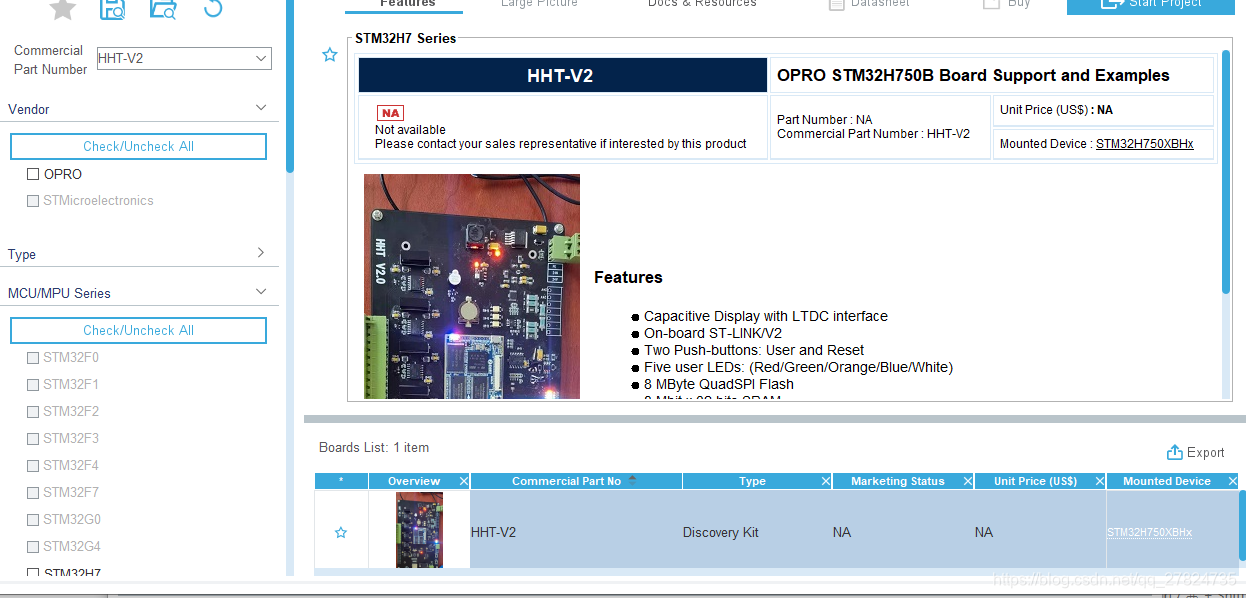

废话就说这么多，先上效果图
在这里插入图片描述

步骤一

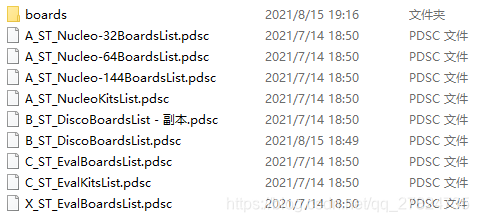

找到STM32CUBEMX的安装目录下的db\plugins\boardmanager路径，在该路径下存在多个文件
在这里插入图片描述
如果对STM32产品比较熟悉的人一看就知道，这些文件名字中的Nucleo,DiscoBoard,EvalKits都是ST官方的demo板，任意打开一个就可以看到文件中列举了所有ST官方的demo板。

在这些文件中找一个接近你自己的板子描述的文件，比如我现在用的是STM32H750XBH6这个MCU，那么最接近我的官方板子是STM32H750B-DK这块板子，所属文件是B_ST_DiscoBoardsList.pdsc，在修改该文件之前先备份一下，以防万一出意外。

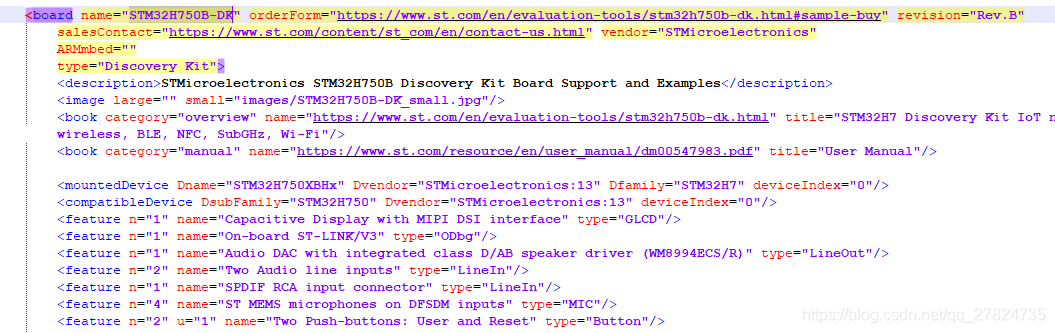

打开文件，在文件中找到STM32H750B-DK的描述，并将其复制粘贴一份
在这里插入图片描述

然后就是根据自己的需要进行一些数据的更改，我更改过后如下

<board name="HHT-V2" orderForm="" revision="Rev.B"
			salesContact="" vendor="OPRO"
			ARMmbed=""
			type="Discovery Kit">
			<description>OPRO STM32H750B Board Support and Examples</description<
