电路积木-稳压电路的使用和原理

公众号

欢迎扫码关注本人微信公众号：公众号上分享更多嵌入式知识和资料，分享个人学习嵌入式的心得体会。欢迎大家一起来玩呀。

稳压管电路使用

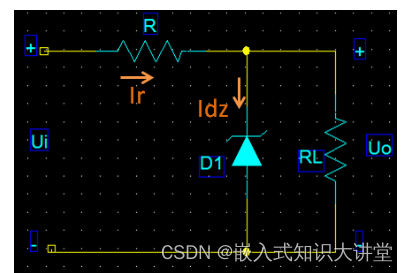

由稳压二极管 Dz 和限流电阻 R 所组成的稳压电路是一种最简单的直流稳压电源。
从该稳压管稳压电路可以得到两个基本关系式：
Ui=Ur+Uo
Ir=Idz+IL

在稳压管的参数范围内，可以理解为Uo的电压，也就是稳压管两端的电压是不变的，如果Ui的电压增大，由公式Ui=Ur+Uo可以知道，因为Uo不变，所以Ur会变大，所以可以知道Ui增大的值等于Ur增大的值。电压减少同理。
