ImageNet Classification with Deep Convolutional Neural Networks

序言：

本篇文章于2012年发表，是近年来深度学习领域的代表之作，同样是由多伦多大学G.Hinton大神领导的人工智能小组发表，从此引发了卷积网络在图像领域应用的高潮。 本文主要提出了一个8层的深度神经网络，包括5层卷积层和3层连接层，以及三个池化层（不计入总层数），并且使用Relu作为激活函数，取得了优异的效果，这种网络架构被称为AlexNet（论文一作是Alex Krizhevsky）

1.数据介绍

文章主要用到的数据集是ILSVRC-2010，包括1.2million张training images，5000张validate images以及15000张test images。首先对图片处理取一个固定的分辨率256X256，然后对每个训练样本都进行了零均值处理。

2.网络特点

(1)Relu Nonlinearity
　使用Relu（non-saturating nonlinearity）作为激活函数取代传统的tanh和sigmoid(satiration nonlinearity)函数, 可以有效加快收敛速度和减少计算量，因为Relu：f(x)=max(0,x)更易于求导。
(2)Training on Multiple GPUs
　　受限于当时的算理使用了两块GTX 580 GPU，共6GB内存来计算，有效提高了计算速度和支持更复杂的网络。
(3)Local Response Normalization　
　　在每一层的输出进行normalization，此方法已经被batch-normalization取代？
(4)Overlapping Pool
　　原理很简单，每个卷积层的运算可看做是一个pooling unit的网格，每个网格大小为z*z，stride=s。if s=z,这样每个pooling unit就不会有重合；if s<z,这样就会产生重合（overlapping）。对于一个pooling unit可能包含的像素只是有效信息的一部分，如果不重合下一个pooling unit里就会完全跳过上一个pooling unit，这样上一个pooling unit的有效信息就会被当前unit忽略掉，overlapping有效的避免了这个问题。如本文使用的就是s=2，z=3。

3.网络架构

(1)整体结构

各层结构如下:
Input：　 [ m x227 x 227 x 3 ] 　 　　　　(#images x width x height x #channels)
Conv1: 　 [ 96 x 11 x 11 x 3/${}_{s=4}$] 　　　 　(#filters x width x height x #channels)
Maxpool1: [ 3 x 3/${}_{s=2}$ ] 　　　　　　　　　(#filters x width x height x #channels)
Conv2: 　 [ 256 x 5 x 5 x 48 /$_{p=2} $ ] 　　 　 　(#filters x width x height x #channels)
Maxpool2: [ 3 x 3/${}_{s=2}$ ] 　　　　　　　　　　(#filters x width x height x #channels)
Conv3: 　 [ 384 x 3 x 3 x 256 ] 　　　　　　 (#filters x width x height x #channels)
Conv4: 　 [ 384 x 3 x 3 x 192 ] 　　　　　　 (#filters x width x height x #channels)
Conv5:　 [ 256 x 3 x 3 x 192 ] 　　　　　　 (#filters x width x height x #channels)
Maxpool3: [ 3 x 3/${}_{s=2}$ ] 　　　　　　 　　　(#filters x width x height x #channels)
FC6:　　4096 　　　　　　　　(#neural units)
FC7:　　4096 　　　　　　 　　(#neural units)
FC8:　　1000 　　　　　　　 　(#neural units)
Output: 　[ m x 1000 ] 　　　　　(#images x #classes)

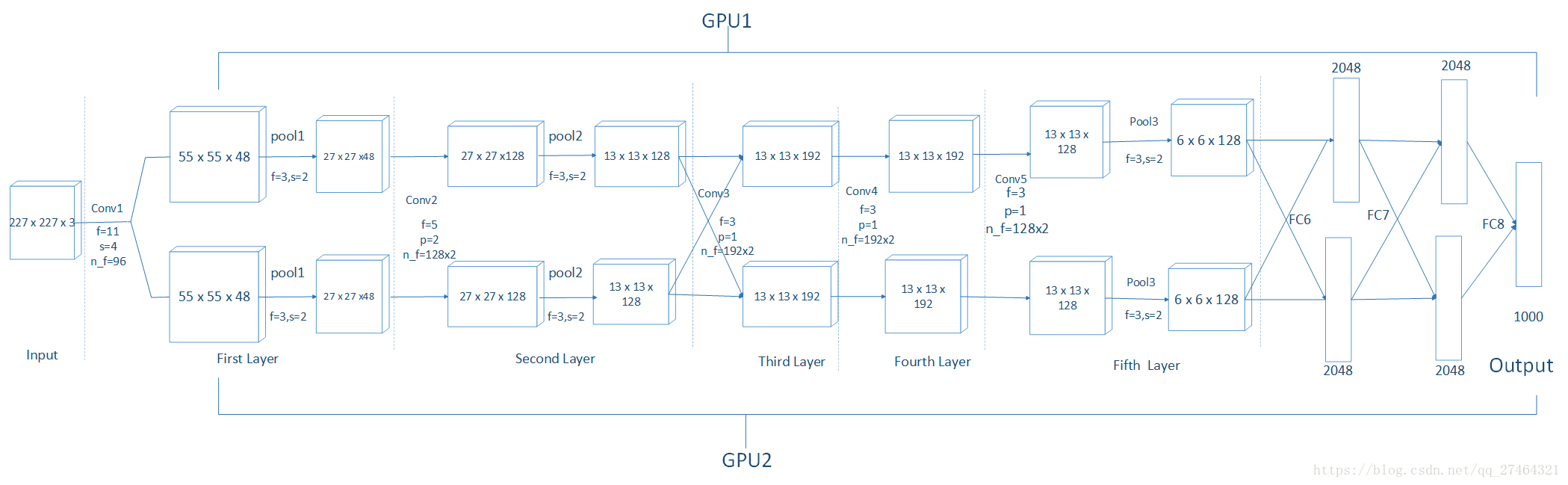

(2) 架构展开（以一张图片作为输入为例）：

这是本篇论文八层网络架构的核心，接下来一层一层介绍：
<0. 输入图片大小为227x227x3(width x height x number_channels),论文中写的是224x224x3，但是如果按照卷积变换公式：$$n_w^l=\frac{n_w^{l-1}-f^l+2p^l}{s^l}+1$$
$$n_h^l=\frac{n_h^{l-1}-f^l+2p^l}{s^l}+1$$
$$n_c^l=n_{filters}^l$$
其中：$n_w^l\ast n_h^l$ 是图像卷积后的size,$n_w^{l-1}\ast n_h^{l-1}$是卷积前图像的size，$f$，$p$，$s$分别代表卷积核的filter size，padding和stride，$n_{filters}$代表卷积层用的卷积核的总个数。按公式推断的话，224是不正确的，应为227。

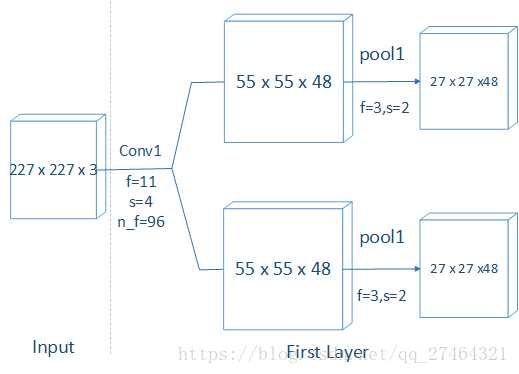

<1.输入图像经过一次卷积和一次maxpool池化得到了2个27 x 27 x 48的输出，分为由两个GPU单独计算，具体计算过程参照上面卷积计算的三个公式。

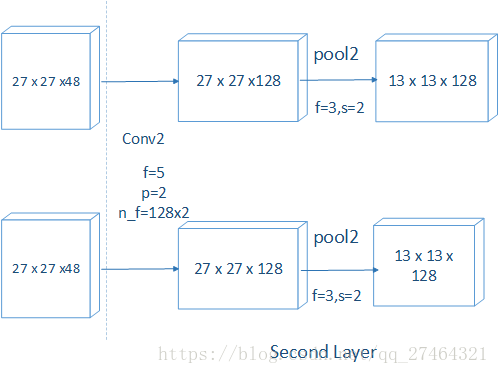

<2. 经过第一层的计算得到的输出，作为下一层运算的输入，然后同样经过一次卷积 和maxpool池化得到13 x 13 x 128的输出。

❤️. 同样的道理得到第三层的输出为13 x 13 x 192,注意本层没有池化层，且GPU1和GPU2有通信，所以箭头有相交，注意这里用了padding=SAME，所以输入输出图像大小不变。

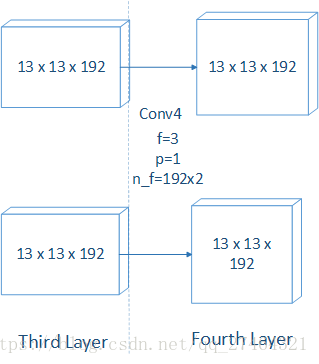

<4. 第四层同样只计算一次卷积运算，注意这里用了padding=SAME，所以输入输出图像大小不变。

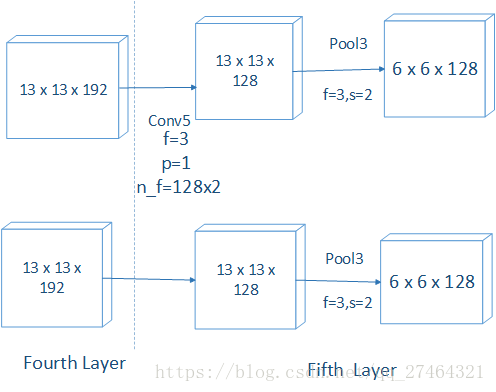

<5. 先经过卷积，padding=SAME，然后经过池化层，图像大小减半，最终得到6 x 6 x 128x2 的输出。

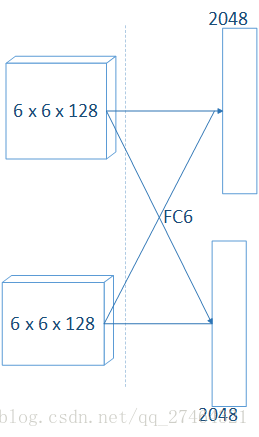

<6. FC6, 全连接层，也就是普通的神经网络层。先把上一层的输出全部展开（dense）一共得到6 x 6 x 128 （以单GPU单输入为例）个神经元作为当前的输入层， 隐层为2048个神经元，这样在当前全连接层的总的参数的个数为6x6x128x2048x4=37,748,736(这里x4是因为每个输入都被GPU计算了两次，有两个GPU)，相比一共60million的参数，第一个全连接层占据了大多数。

<7. 原理同上层一样，一共有2048x2048x4=16,777,216 个。

<8. 同上，参数为2048x1000x2=4,096,000个。

到此，AlexNet的网络结构就已经分析完成了，了解更多信息请阅读原论文。
