简介

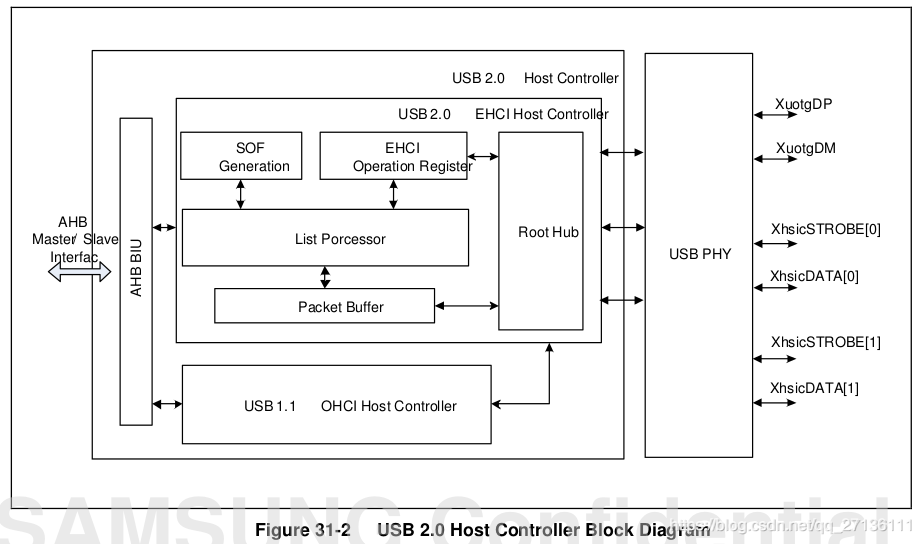

通过前面几篇usb的文章，可以知道usb4604是挂载在芯片的hsci0上面，hsci0是usb phy的其中一类，它隶属于EHCI host controller。
在这里插入图片描述

dts

由于hsci0是usb phy的其中一类，而且它隶属于EHCI host controller，所以需要在dts中使能phy和ehci。关于这些属性是在samsung usb框架中是怎么解析的，可以参考前面几篇文章。

# exynos4.dtsi
exynos_usbphy: exynos-usbphy@125B0000 {

    compatible = "samsung,exynos4210-usb2-phy";
    reg = <0x125B0000 0x100>;
    samsung,pmureg-phandle = <&pmu_system_controller>;
    clocks = <&clock CLK_USB_DEVICE>, <&clock CLK_XUSBXTI>;
    clock-names = "phy", "ref";
    #phy-cells = <1>;
    status = "disabled";
};
# exynos4412.dtsi
&exynos_usbphy {

    compatible = "samsung,exynos4x12-usb2-phy";
    samsung,sysreg-phandle = <&sys_reg>;
};
# exynos4412-tiny4412.dts
&exynos_usbphy {

        status = "okay";
};
# exynos4.dtsi
ehci: ehci@12580000 {

    compatible = "samsung,exynos4210-ehci";
    reg = <0x12580000 0x100>;
    interrupts = <GIC_SPI 70 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clock CLK_USB_HOST>;
    clock-names = "usbhost";
    status = "disabled";
    #address-cells = <1>;
    #size-cells = <0>;
    port@0 {

      reg = <0>;
      phys = <&exynos_usbphy 1>;    //1代表 host
      status = "disabled";
    };
    port@1 {

      reg = <1>;
      phys = <&exynos_usbphy 2>;    //2代表 hsci0
      status = "disabled";
    };
    port@2 {

      reg = <2>
