概述

上一节我们了解了v4l2 api的使用方法，这一节我们来看下相关框架。不过这里先不介绍media framework，media的相关内容后面的文章再讲。

框架图

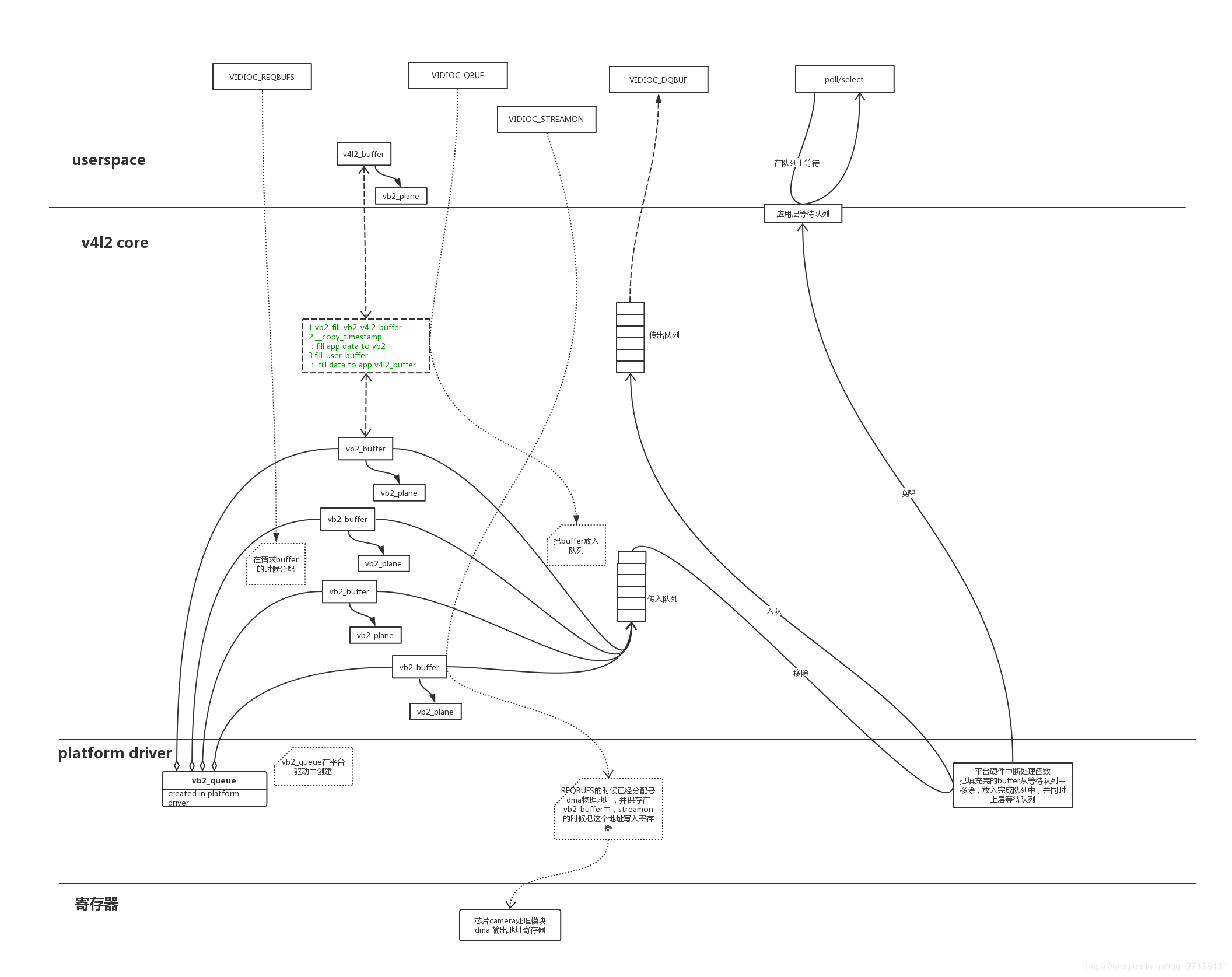

在这里插入图片描述
这个框架图分为4个部分：用户空间、v4l2核心、平台驱动、寄存器。这里的平台驱动指的是camera interface(CAMIF)驱动，例如三星的fimc驱动，下面我会以fimc驱动为例子讲述这里的平台驱动。上一节我们知道了获取摄像头图像是一般流程：
1、以O_RDWR | O_NONBLOCK的方式open设备节点，为啥是O_NONBLOCK，因为在VIDIOC_DQBUF的时候如果在输出队列中没有数据，那默认是阻塞的。
2、通过VIDIOC_QUERYCAP获取摄像头的相关信息。
3、通过VIDIOC_S_FMT设置摄像头格式
4、通过VIDIOC_REQBUFS请求buffer，一般是4个buffer。
5、通过VIDIOC_QUERYBUF查询buffer，如果buffer已请求成功，则调用mmap映射驱动分配的buffer到应用层
6、通过VIDIOC_QBUF把buffer放到传入队列
7、通过VIDIOC_STREAMON启动流传输
8、在文件描述符上poll或者select等待数据
9、被唤醒后通过VIDIOC_DQBUF从传出队列中取出数据，同时会告诉你数据放在哪个buffer。
10、处理图像、显示图像，然后回到6操作继续。
这个框架图以buffer为核心描述了VIDIOC_REQBUFS、VIDIOC_QBUF、VIDIOC_STREAMON和VIDIOC_DQBUF涉及到的操作。我们以这几个ioctl宏来讲下v4l2框架。

VIDIOC_REQBUFS

fimc驱动实现了v4l2_ioctl_ops的成员函数vidioc_reqbufs。通过对/dev/videox节点的VIDIOC_REQBUFS操作会调用到vb2_ioctl_reqbufs，来看下vb2_ioctl_reqbufs里面的操作。

//注：以缩进的形式或者"---->"来表示函数调用。
int vb2_ioctl_reqbufs(struct file *file, void *priv,struct v4l2_requestbuffers *p){

	struct video_device *vdev = video_devdata(file);
	.....
	res = vb2_core_reqbufs(vdev->queue, p->memory, &p->count);---->
	---> {

		 __vb2_queue_alloc(q, memory, num_buffers, num_planes, plane_sizes) --->
            -->{

            	for (buffer = 0; buffer < num_buffers; ++buffer) {
   //用户层指定的buffer数量
                   struct vb2_buffer *vb;
                   vb = kzalloc(q->buf_struct_size, GFP_KERNEL);
                   vb->vb2_queue = q;
                   .....  //fill vb
                   if (memory == VB2_MEMORY_MMAP) {
       //上层指定stream I/O方式为mmap
                        ret = __vb2_buf_mem_alloc(vb)
