485芯片AB波形正负半周的问题探讨

最新推荐文章于 2025-04-25 16:03:50 发布
最新推荐文章于 2025-04-25 16:03:50 发布
阅读量9.3k 收藏 20
点赞数 2
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_26308521/article/details/79658519

      本人做的一个产品，产品的其中一个接口是RS485的，我们使用的芯片是MAX13487E。MCU是STM32F103，MCU的USART通过光耦隔离后，接到MAX13487E。因为STM32F103的VCC是3.3V的，MAX13487E的VCC是5V。

      部分原理图如下，


上述部分电路参考了官方的参考设计，现在测试的AB波形时候发现如下问题。

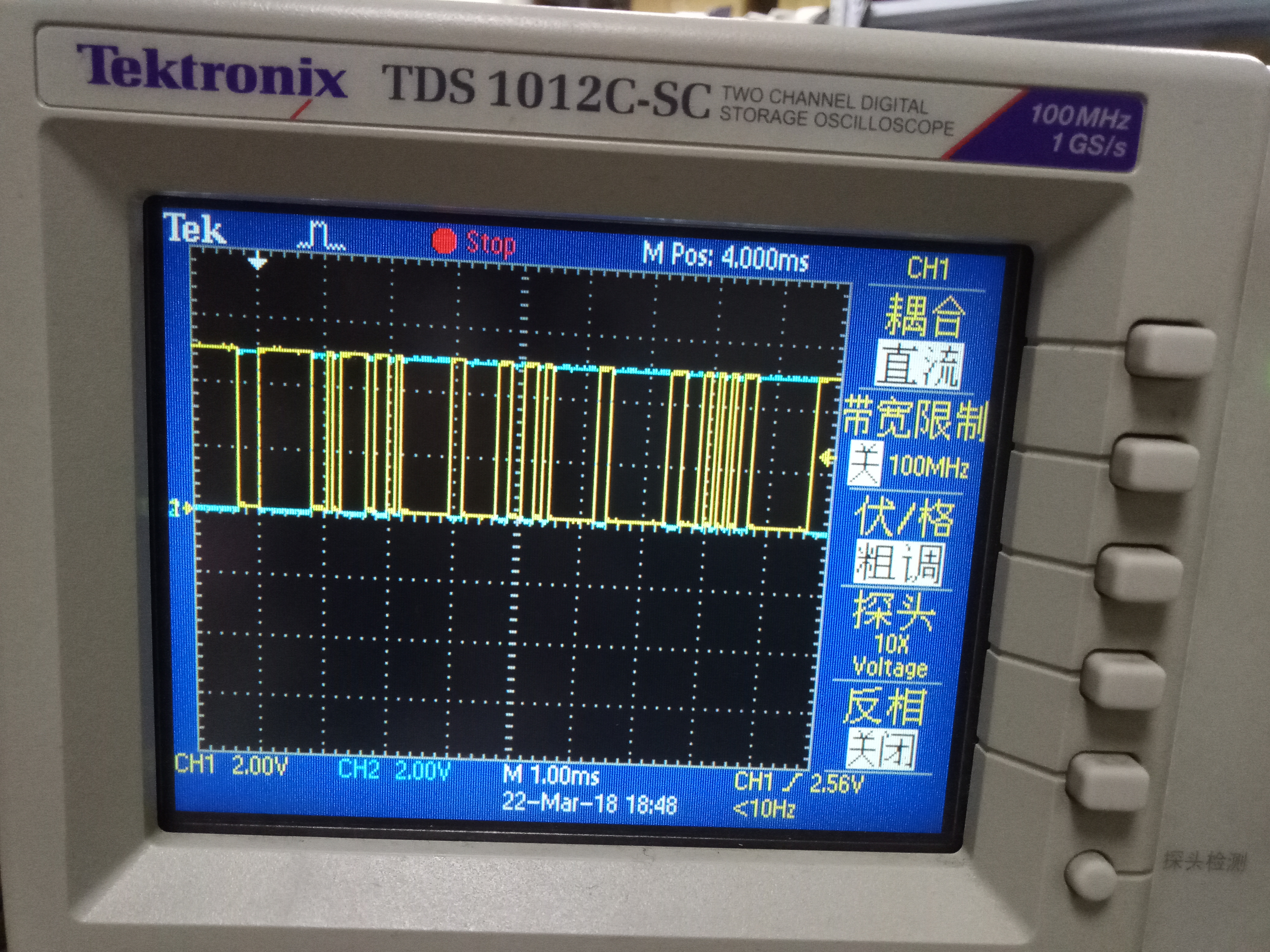

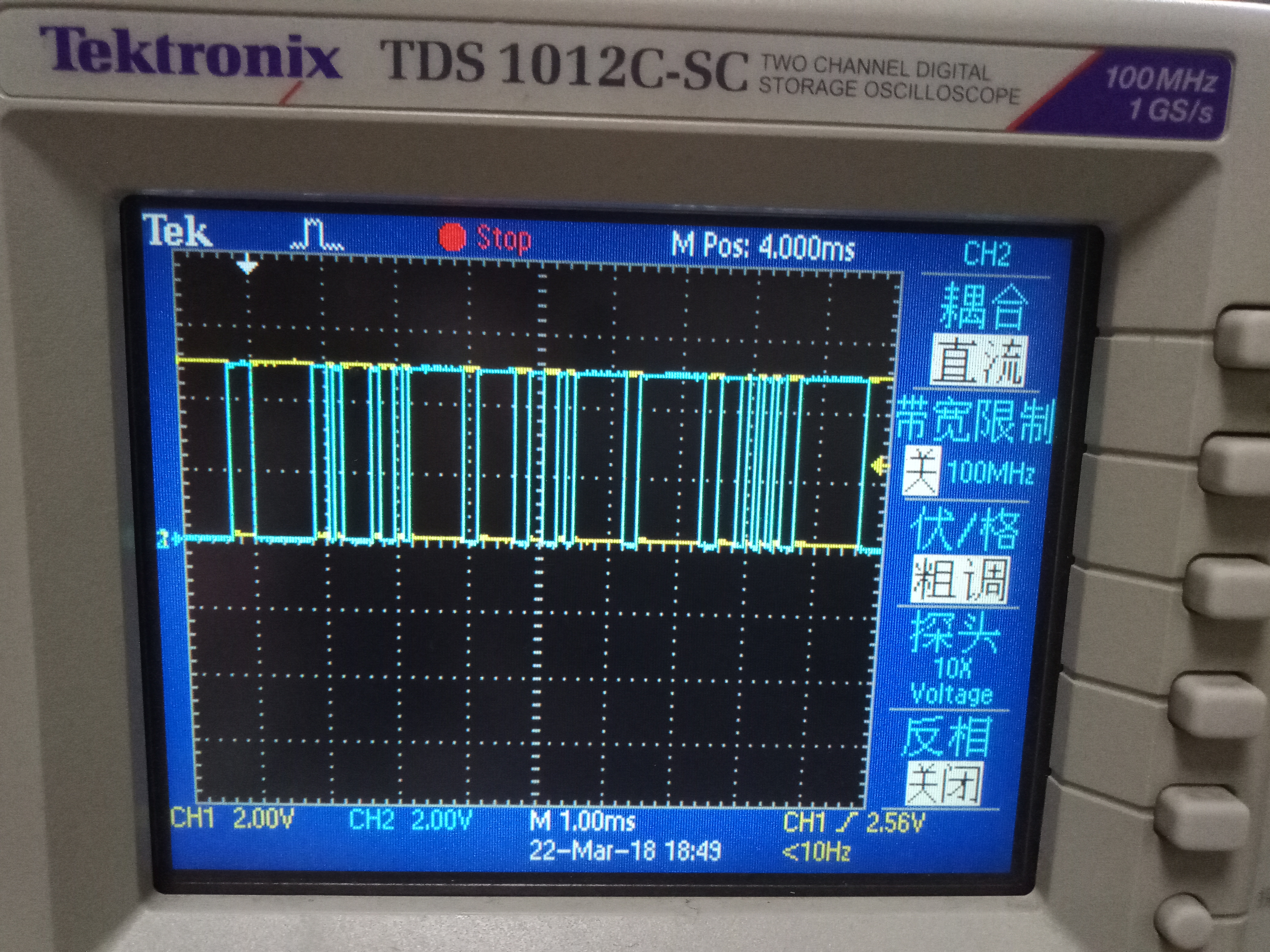

1.把R10和R16改为1k，示波器CH1测A波形（A，GND1），CH2测B波形（B，GND1），MATH做CH1 -CH2.波形如下


示波器CH1测AB之间的波形（钩子接A，夹子接B）波形如下


可见，单A和单B的波形没有关于原点0V对称，CH1-CH2或者AB之间的波形也没有关于0V对称，为什么？

2.焊掉终端电阻R12后，波形如下


最低0.47元/天 解锁文章
