一、RS485电路

RS485( Recommended Standard-485）是隶属于OSI模型-物理层的电气特性，规定为 2 线、半双工、平衡传输线的多点异步通信标准，通信采用差分信号传输。

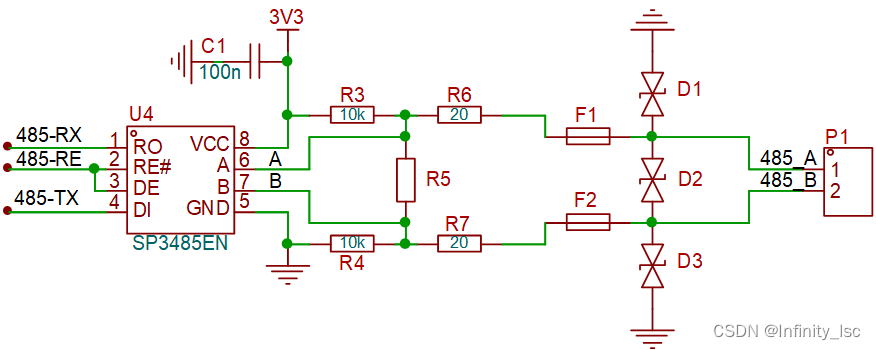

典型485应用电路如下图所示：

其中 $DE$ 、 $RE$ # 分别控制接收和发送，
管脚 1 0
DE 发送使能发送禁止
RE# 接收禁止接收使能
由于 $DE$ 、 $RE$ # 逻辑相反，一般将 $DE$ 、 $RE$ # 短接在一起
当 485-RE 为低电平时，485处于接收状态；当 485-RE 为高电平时，485处于发送状态；通过控制 485-RE 来切换485收发状态。

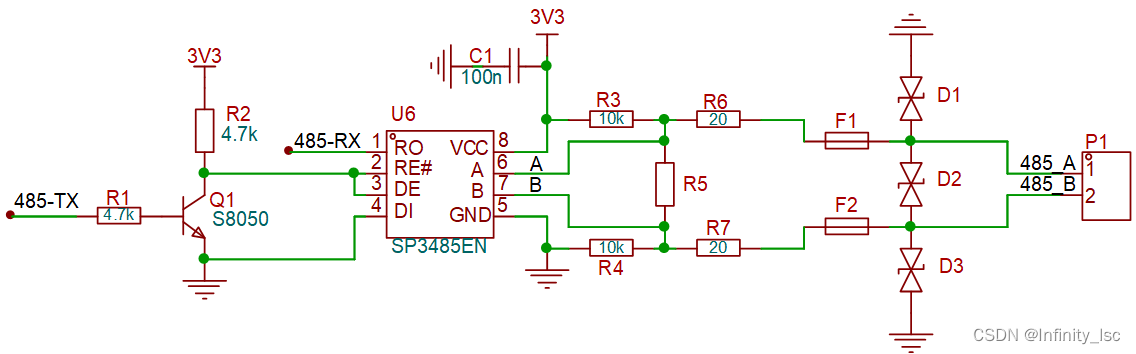

自收发485应用电路如下图所示：

当 485_TX 为低电平时， $DE$ 、 $RE$ # 为高电平，485处于发送状态，DI 引脚接地，所以AB处于低电平，即向外发送低电平信号；
当 485_TX 为高电平时， $DE$ 、 $RE$ # 为低电平，485处于接收状态，AB引脚处于高阻态，B脚被拉至GND，A脚被拉至VCC，即向外发送高电平信号。

由于 485_TX 为高电平时， $RE$ # $= 0$ ，485处于接收状态，因此 485_TX 只需保持为高电平即可接收数据，故自收发电路发送高电平时同时也是接收状态。

管脚	1	0
DE	发送使能	发送禁止
RE#	接收禁止	接收使能

二、RS485波形

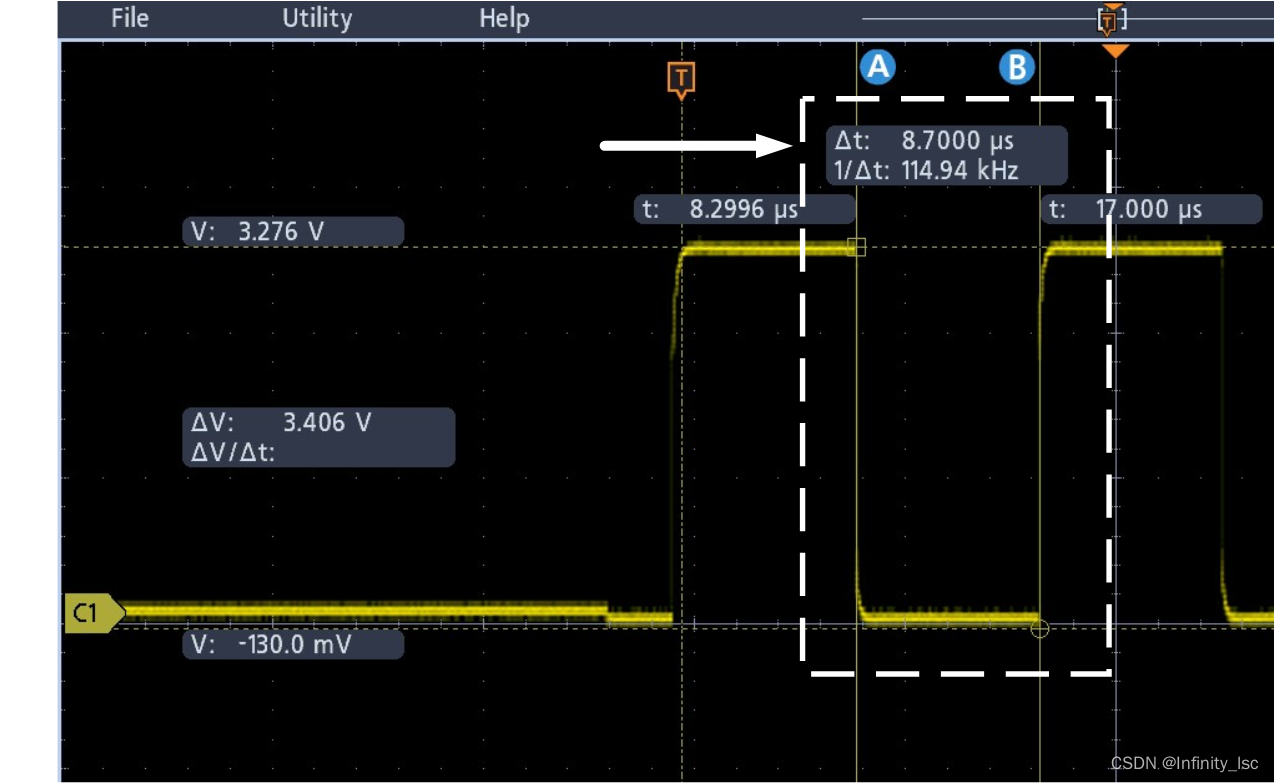

下图是RS485 输出端实测信号波形，其中，差分信号的 A、B 每个通道的共模电压值都在标准要求的-7～12V之内；

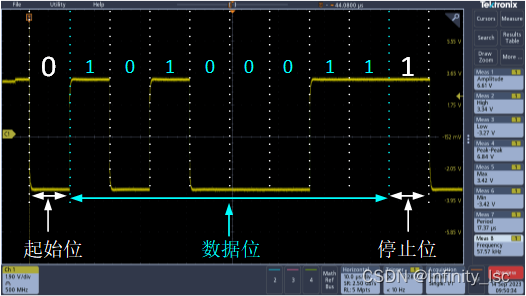

单片机 UART 发送数据为 $0XC5$ ，模式为1个起始位，8个数据位，1个停止位，无校验位，转换为二进制为 1100 0101，从 bit0 开始逐位发送，即先发送低位，后发送高位。
