RS485波形不正常,噪声很大

本文讲述了在测试RS485通信时遇到的杂波问题,解决的关键在于理解不同485电路的地线连接。作者发现由于传感器与主控地线分离,导致测得的波形不准确。正确的方法是将示波器地线接到485电路的真实地线上。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.问题描述

今天在测试RS485通信问题时,测试485波形出现问题。我画的板子上有两个485模块。一个做485用于和上层主控进行通信,另一个485用于和传感器通信,两个485的电路图如下图所示。
上面的一个485电路是和主控进行通信,下面一个485电路是和传感器通信。

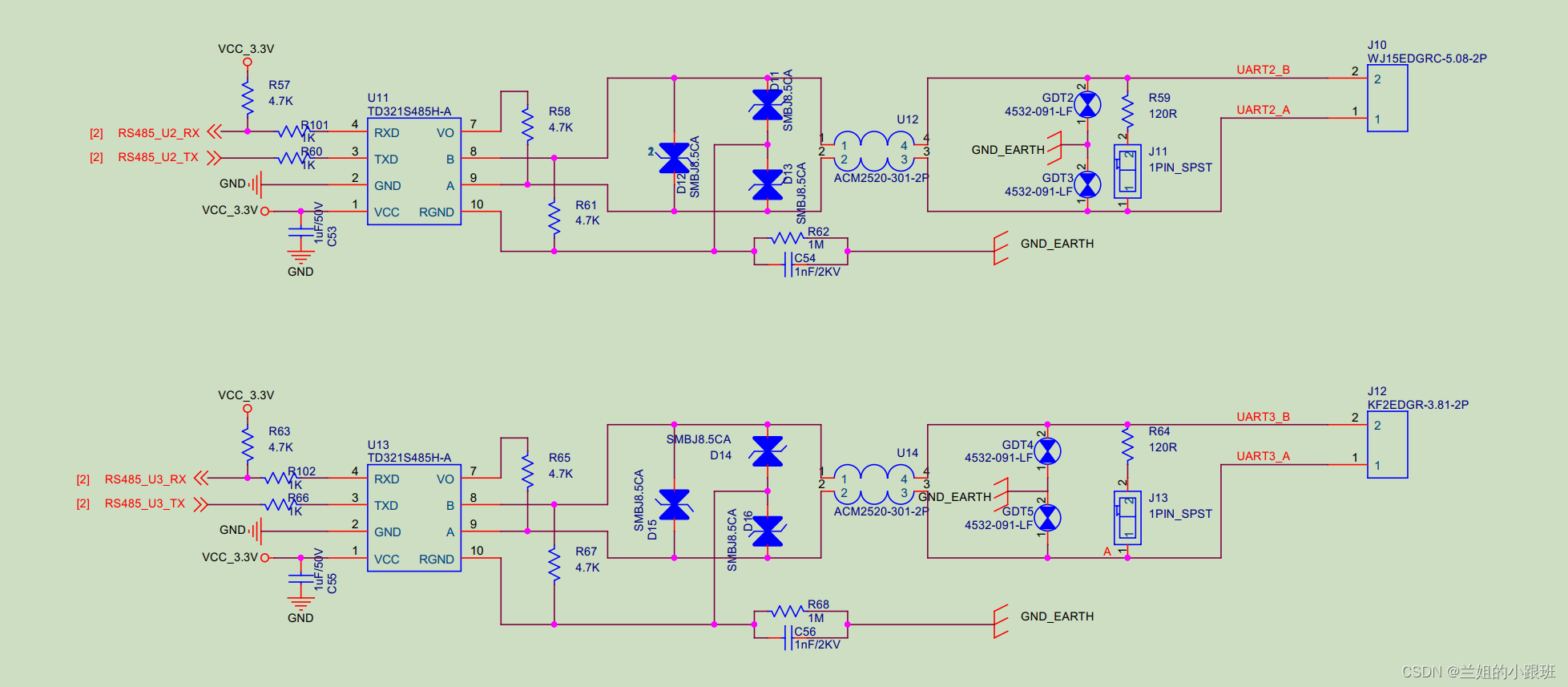

图1 两个485电路
因为板子和传感器通信时偶尔出现超时错误,使用示波器查看问题。示波器的地线接在GND,当示波器的探头接在下面485的A或B,波形正常。但是将探头接在上面一个485的A或B,就出现杂波。杂波如下图所示。

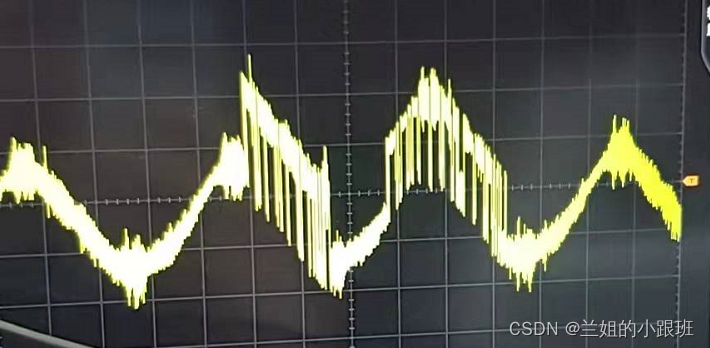

图2 杂波

2.问题解决

因为传感器的供电由板子提供,虽然做了隔离,传感器和板子都是共地的。因此波形正常。而板子的485和主控485通信,GND不是板子和主控共同的地。我这套板子是做了隔离,如果想要测上面485电路的波形,应该将示波器的地接在485真真的地上(图中的GND不是485的地)。

485的地是R62的左边。
